ISO 3008-2007 Оборудование для испытания воспламеняемости Вертикальная испытательная печь сжигания

ISO 3008-2007 Оборудование для испытания воспламеняемости Вертикальная испытательная печь сжигания

Применение

Подходит для испытания на огневых испытаниях дверей и стекол, установленных на открытии вертикальных перегородных элементов; например, двери с петлями, вращающиеся двери, горизонтальные раздвижные двери, вертикальные раздвижные двери,(включая соединенные сдвижные двери и секционные двери), испытание на огнестойкость прокатных жалюзи, других сдвижных, складывающихся дверей, клапанных дверей, панелей, которые могут перемещаться в стене.

Соблюдение стандартов

в соответствии с стандартом ISO 3008-2007 "Огневые испытания дверей и сборки прокатных жалюзи" "Методы испытаний на огонь для строительных компонентов Часть I: Общие требования к испытаниям";в соответствии с NFPA "Метод испытания на огневых дверях"

Технические параметры

1Состав прибора: огневая испытательная печь, система измерения потока газа, система измерения температуры и система измерения и контроля давления.

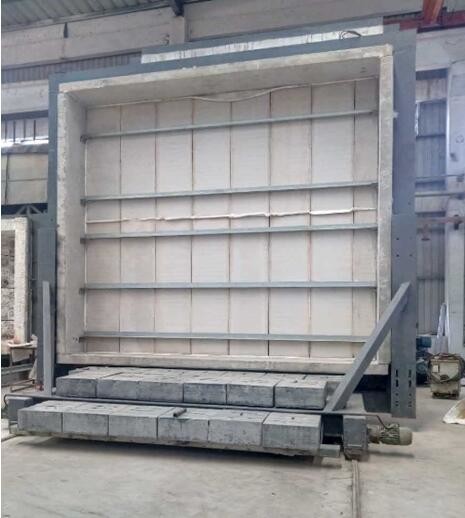

2. Огневая испытательная печь: для вертикальной испытательной печи, размер 3M (длинный) x1.2M (глубокий) x3M (высокий) (можно настроить)

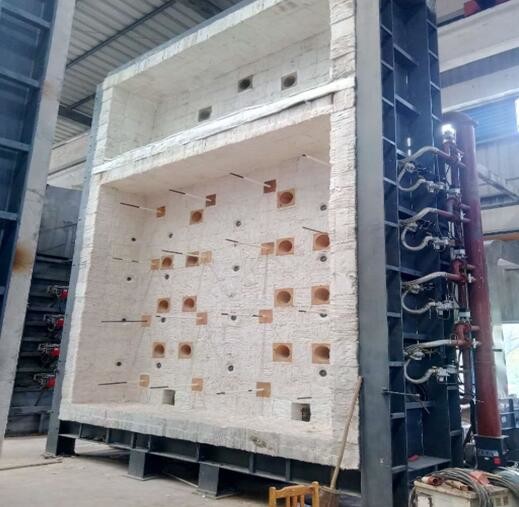

3Структура печи; стальная конструкция используется для формирования стены печи с огнеупорным кирпичом в середине стальной конструкции.Внутренняя сторона стены печи изготовлена из теплоизоляционного материала, устойчивого к высокой температуре, с плотностью более 1000 кг/м3Внешняя сторона покрыта цветной сталью, толщина обшивки печи 65 мм, а температура испытания в печи до 1250°C.установлены и облицовка и испытаны на нашей фабрике, а затем демонтируются в подходящую перегрузку в соответствии с заранее установленной функцией вашей компании.

4Использование топлива: природный газ (в собственности пользователя)

Система измерения температуры

1. Термопары в печи: печь использует никель-хром-никель-кремниевую термопару типа K с диаметром провода 2,0 мм в соответствии с GB / T 16839.1, теплостойкий корпус из нержавеющей стали с теплостойким материалом посередине и горячим концом.температурная точность < ± 15 °C.

2Измерение температуры поверхности с обратным огнём: термопары 0,5 мм диаметром 0,2 мм и диаметром 12 мм на круглом медном покрытии.в соответствии с большой никель-хром-никель-кремниевой термопарой, указанной в GB/T16839,.1Она должна охватывать асбестовые покрытия длиной и шириной 30 мм и толщиной 2,0 мм.

3. Среднее измерение температуры: 8 термопар, подходящих для GB/T7633-2008 и GB/T17428-2009

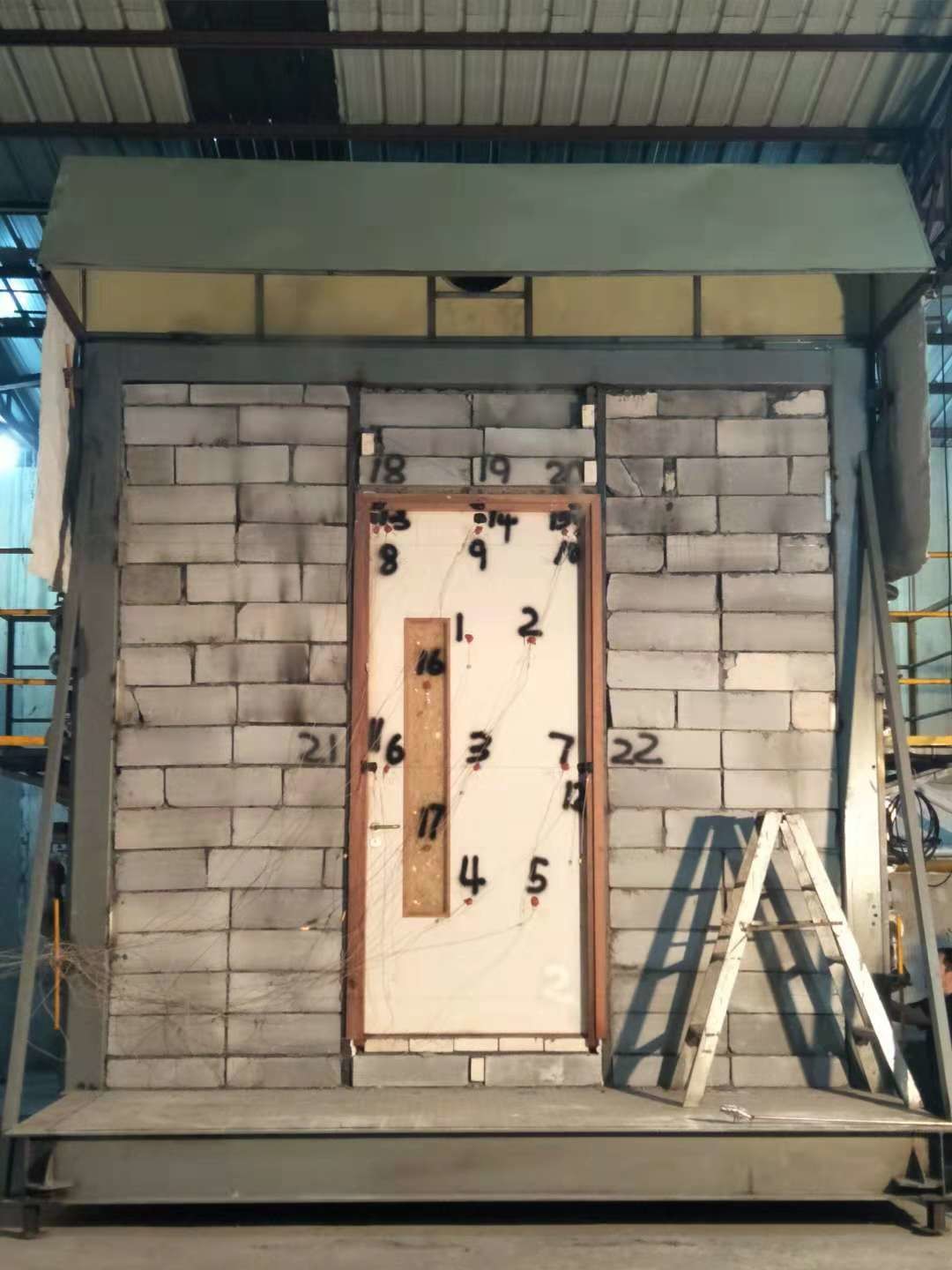

4Максимальное измерение температуры: 20 термопар могут измерять двойную дверь с плитой с максимальной шириной 1200 мм.

5Мобильная термопары: измеряется инфракрасным термометром

6Внутренняя термопары: 4 термопары, пригодные для измерения внутренней температуры вентиляционного канала.

7. Измерение температуры окружающей среды: используется оболочённая термопары диаметром 3,0 мм, соответствующие большой никель-хром-никель-кремний термопары типа K, указанной в GB/T16839.1.

8Измерение давления в печи: T-образный измерительный зонд, точность измерения ± 2pa.

9Система нагрузки: с помощью датчика давления для измерения

10- Измеритель деформации: с использованием электронного измерителя деформации

11. Слотный зонд: изготовлен в соответствии со стандартом GB/T9978.1

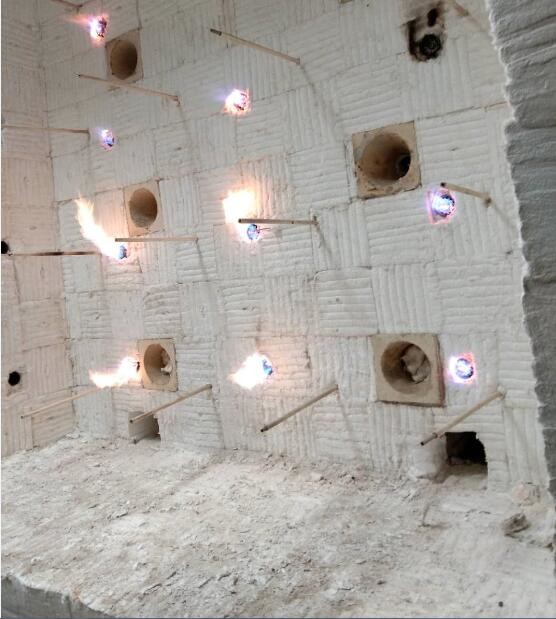

12. Дюжина сжигания: 8 высокоскоростных горелки встроены в стенки печи с обеих сторон, 4 с каждой стороны. обеспечивает тепло, необходимое для нагрева печи.

13Выхлопный дым: три выхлопных отверстия устанавливаются в стене печи на задней стороне стены печи для подключения к дымовой трубе позади, и дымовой газ в корпусе печи выпускается.Контрольное давление.

14. Просмотр огненного отверстия: на задней боковой стене тела печи расположены два огненных отверстия для наблюдения за огненной поверхностью и пламенем испытуемой части во время испытания.

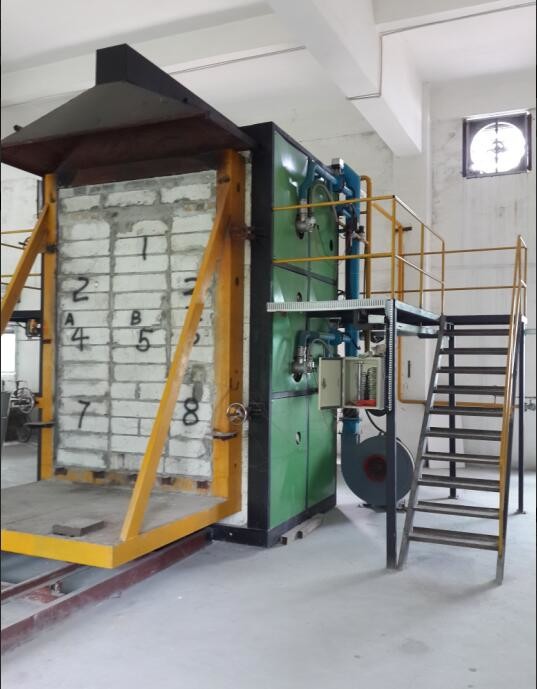

15Устройство загрузки: он принимает тележку, высотой 3,5 м и шириной 3,0 м, и состоит из кузова автомобиля и платформы для пробных деталей.которые могут перемещаться по рельсуПлатформа испытания: 3,0 м*3,0 м квадратная стальная рама. Во время испытания платформа испытательного элемента с испытательным элементом была поднята на кузов транспортного средства электрическим подъемником.затем тележку толкнули в тестовое положение и закрепили, а затем начался тест.

16. Электрическая часть управления: программное обеспечение конфигурации MCGS и программа PLC с использованием встроенного интегрированного промышленного компьютера. Включая: главный интерфейс управления, интерфейс кривой температуры печи,интерфейс температуры пробной части, интерфейс записи истории и интерфейс определения параметров.

17Площадь пола испытательной печи: около 20 квадратных метров
