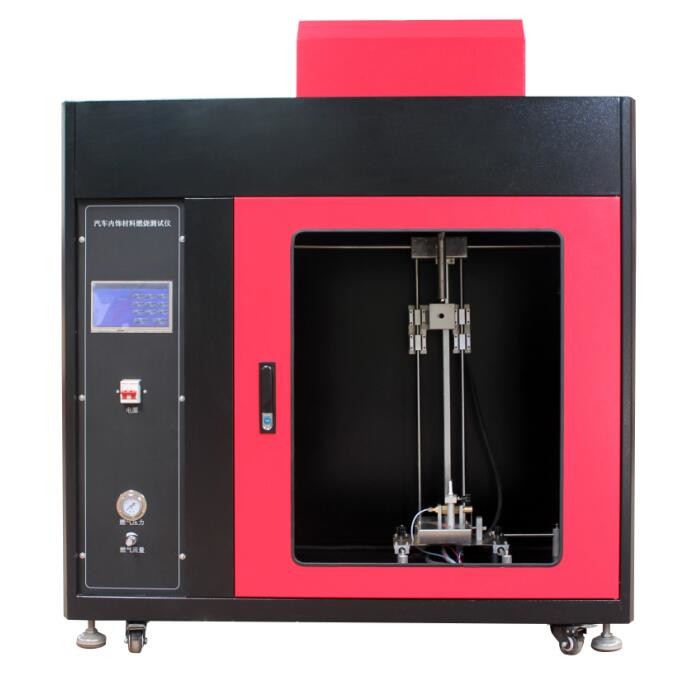

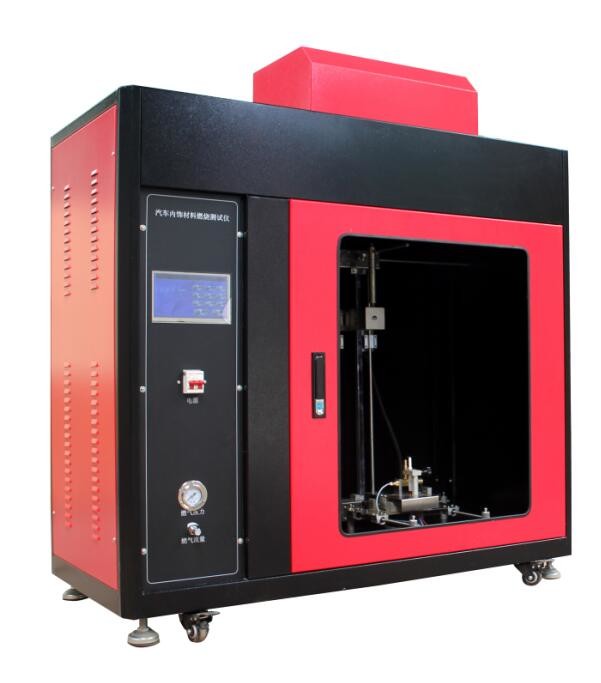

Измеритель вертикального сгорания автомобильных материалов

Измеритель вертикального сгорания автомобильных материалов

Введение продукта

В соответствии со стандартом GB32086-2015 "Технические требования и методы испытаний вертикальных характеристик сгорания некоторых типов материалов автомобильного интерьера"полностью отвечает техническим требованиям, указанным в национальном стандарте GB32086, и применяется к шторам для автомобильных интерьеров M3, перевозящих более 22 пассажиров.не применяется к городским автобусам с стоящими пассажирами.

Технические параметры

1. Управление ПЛК + сенсорным экраном;
2. Горелка Бунсена зажигается автоматически, пламя может устанавливаться произвольно;
3. время записи T1/T2/T3 9999S;
4. Минимальное разрешение таймера: 0,1 С;
5. Время применения пламени может быть предварительно установлено (автоматическое время); диапазон управления: 0.1s-999.9s; точность времени 0.1s, после достижения установленного времени сгорания, горелка Бунсена (горелка) автоматически возвращается;
6. Передняя сторона держателя образца обращена к окну наблюдения оборудования для облегчения наблюдения и сжигания образца;
7. Дымная капсула: (внешняя коробка для электростатического распыления из холоднокатаной пластины);
8. Горнильник Бунсена (горнильник) автоматически наклоняется на 45°;
9. Высота пламени: 10-100 мм непрерывно регулируемый;
10. Электрическое питание: 220VAC-15% 220VAC+10% 500W (однофазная трехпроводная система)
11. Размеры зажима для образцов: Высота рамы составляет 560 мм и состоит из двух параллельных стержней, расположенных на расстоянии 150 мм друг от друга.Фиксированный диаметр иглы не превышает 2 мм, а длина не менее 27 мм.Для фиксации образца на фиксированной игле и на определенном расстоянии от рамы, вблизи фиксированной иглы должна быть установлена колонна расположения диаметром 2 мм и высотой не менее 20 мм.
12. Плита давления: U-образная плита обеспечивает вертикальную плоскость образца на носителе образца.и толщиной 1.0 ± 0,1 мм. У-образная плита давления должна быть плоской и жесткой, изготовлена из подходящего материала, размером с емкость для отбора проб и толщиной 1,0 mm ± 0,1 mm.
13. Газовая лампа: Газовая лампа расположена ниже образца, в плоскости, проходящей через вертикальную центральную линию образца и поверхность образца. Газовая лампа наклонена по оси вверх,образуя угол 30° с плоскостью, на которой расположен образец. Испытывается верхняя часть газовой лампы. Нижний край образца составляет 20 мм. Когда газовая лампа помещается вертикально, газовая лампа зажигается, и высота пламени регулируется до 40 мм±2 мм,которое является расстоянием между отверстием газовой лампы и концом пламениВнутренний диаметр газового сопла равен 0,18+0,03 0
14. Газ, используемый в газовых лампах: промышленный газ пропан, газ бутан или сжиженный нефтяной газ (поставляется заказчиком)
15. Освещение: светодиодный прожектор 20 Вт × 2

16Параметры, связанные с сенсорным экраном

1. Размер: 7 дюймов Эффективный размер дисплея Длина 15,4 см Ширина 8,59 см
2. Разрешение: 800*480
3. Интерфейс связи RS232, CMOS 3.3V или TTL, режим серийного порта
4. Вместимость хранилища: 1G
5. Используйте чистый аппаратный дисплей FPGA драйвера, "нулевое" время запуска, запустить
6. Используя архитектуру M3 + FPGA, M3 отвечает за анализ инструкций, FPGA фокусируется на TFT-дисплее, скорость и надежность ведут ту же программу
7. Главный контроллер использует низкоэнергетический процессор и автоматически входит в режим энергосбережения
