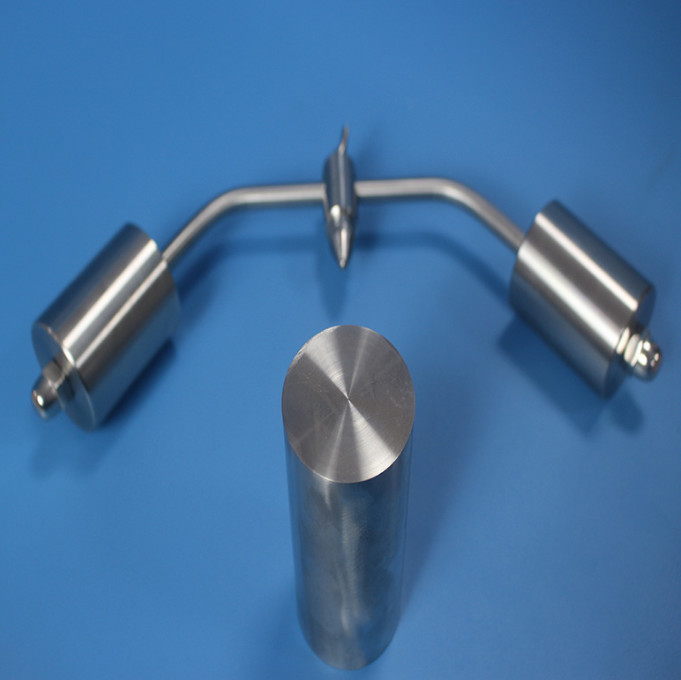

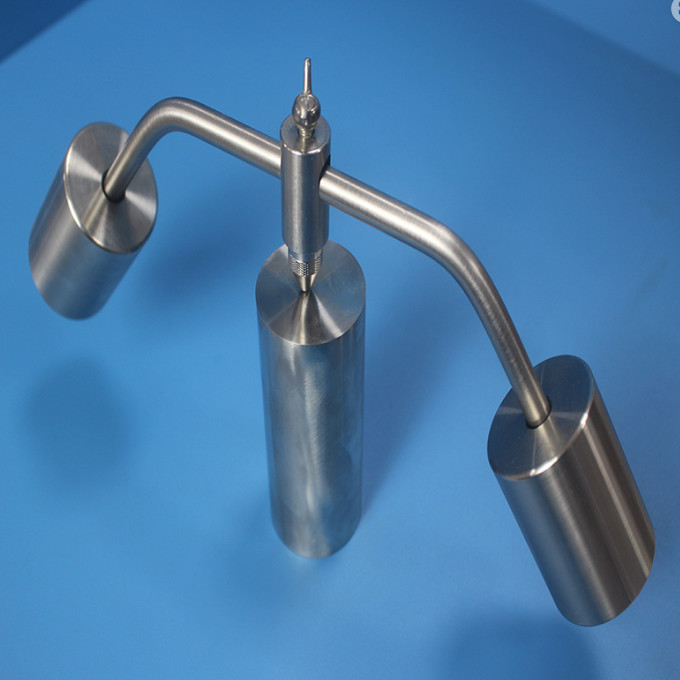

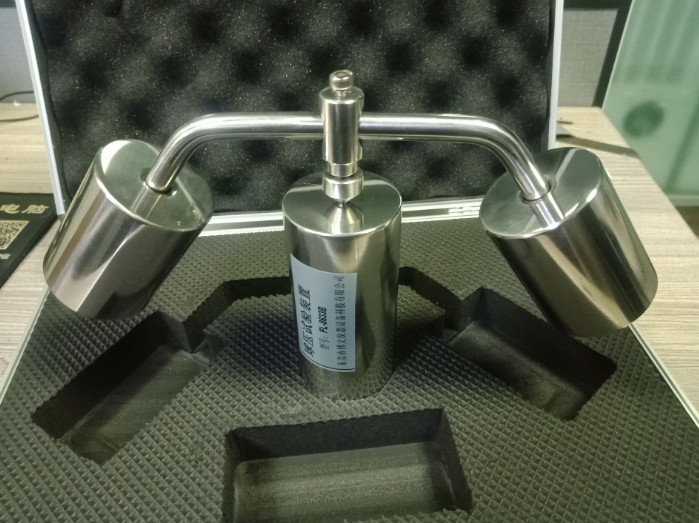

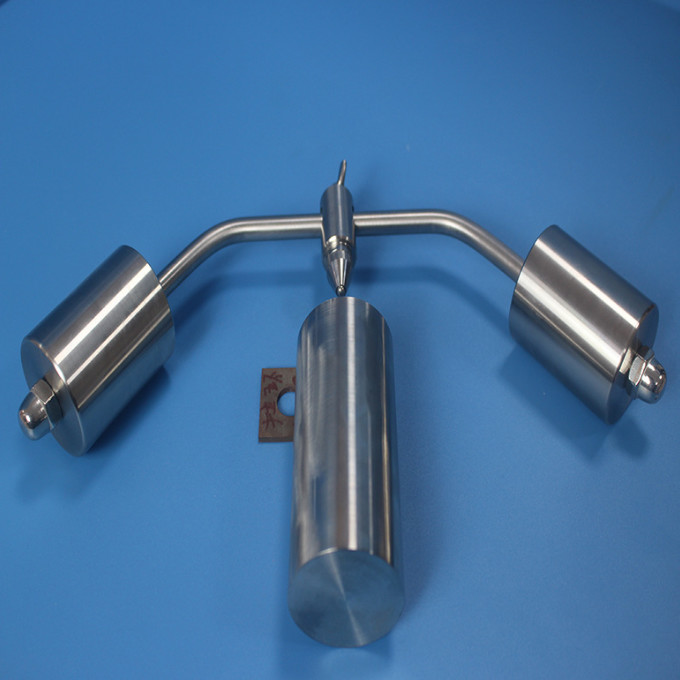

ВЭК60695-10-2:2014Измеритель шарового давления
ОПросмотр:
Устройство представляет собой специальный прибор, спроектированный и изготовленный в соответствии с требованиями соответствующих стандартных положений о испытании давлением шарика.используется для испытания теплостойкости неметаллических материалов. Подходит для испытаний теплостойкости электрического оборудования и его компонентов и частей, некерамических твердых электрических изоляционных материалов и других неметаллических материалов.
Tтехнические параметры:
1, сферическая нагрузка головы: 20N±0,2N
2, стальной шарик с втяжкой: подшипник из стали R2,5 мм (диаметр: 5 мм)
3, Материал: 304 нержавеющая сталь
4, температура испытания: 60°C±2°C
5, общий размер: 420 мм × 150 мм × 60 мм
6Чистая масса: 4,2 кг.
SТандард:
GB4706, GB2099, JG/T3050 "Изоляционные электрические провода и аксессуары для строительства" и т.д.
Стандарт IEC60695-10-2:2003 "Испытание аномального термо - шарового давления" устанавливает устойчивость термопластичных материалов к термическим деформациям, вызванным аномальным тепловизионным испытанием
БалансcЧерт возьми:
Кольцо давления помещается на опору, и положение тела груза регулируется соответствующим образом в соответствии с его колебанием, а затем тело груза затягивается,шарик давления снова помещается на опору, и наблюдается ситуация колебания для определения эффекта регулировки.
Только в случае баланса, шарик давления может быть размещен плавно, в противном случае шарик давления будет значительно качаться, если обнаружено оптическим оборудованием,Это серьезно повлияет на точность результатов испытаний..
Метод испытания:
Жесткий корпус и аксессуары берут три корпуса длиной 80 мм, разрезают их на две части вдоль оси корпуса и берут по одной части из каждого в качестве образца.Аксессуары могут быть изготовлены из аксессуаров, в зависимости от обстоятельств..
Вместе поместить образец и испытуемый термостойкость в духовку при температуре 60°C±2°C, поместить образец на пластину испытуемого термостойкости,поместить конический объект диаметром 5 мм на нижний конец образца, и держать его в течение 1 часа под действием давления 20N (для рукава он должен быть нажат на его выпуклой поверхности), и вывести образец после достижения указанного времени.После охлаждения при комнатной температуре, определить диаметр вмятины с помощью калибра вернье, и его значение не должно быть больше 2 мм, чтобы оценить способность термодеформации испытуемого продукта при указанной температуре
Услуги по обслуживанию
1. R2.5 стальной шарик несет сталь, обратите внимание на предотвращение ржавчины.
2Держите конечную сторону опоры гладкой и плавной.
3Не допустить, чтобы посторонние вещества блокировали отверстие для термопары 2.5.
4, чтобы предотвратить ослабление винта.
