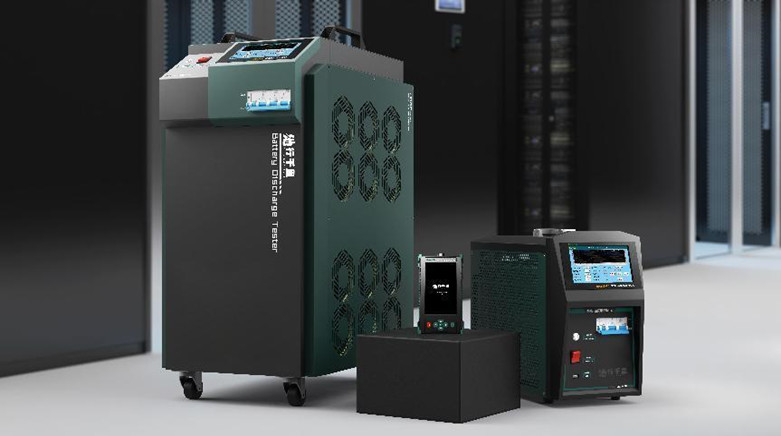

Лабораторное испытательное оборудование для испытаний 100В/50А зарядки и разрядки батареи

Описание продукта лабораторного оборудования для испытаний

Тест зарядки/разрядки аккумулятора - это высокоэффективный испытательный инструмент, недавно разработанный нашей компанией для быстрого решения эксперимента проверки разрядки аккумуляторной батареи,Испытание остаточной емкости аккумуляторной батареиПрибор использует передовые технологии управления зарядкой и разрядкой в стране и за рубежом и специально разработан для зарядки батареи.выгрузка, циклические испытания зарядки и разрядки в соответствии с характеристиками зарядки и разрядки свинцово-кислотных и литиевых батарей.длительность выпуска, мощность сброса и другие параметры в процессе сброса в режиме реального времени;прибор использует интеллектуальную встроенную операционную систему и поддерживает беспроводное передачу данных для реализации сетевого тестирования батареи, что делает техническое обслуживание и управление аккумуляторными батареями проще и более научным, увеличивая, таким образом, срок службы аккумуляторных батарей.Он может быть широко использован в различных отраслях промышленности, таких как коммуникации, производители электроэнергии, башни, аккумуляторов, предприятий новых энергетических транспортных средств, железных дорог, метро, нефтехимии и т. д. С преимуществами простой эксплуатации и безопасной зарядки и разрядки,Это идеальный инструмент для испытаний работы и технического обслуживания систем постоянного тока..

Особенности продукции лабораторного оборудования для испытаний

• Разрядка продукта с использованием полимерного резистора с положительным температурным коэффициентом (полимерный положительный температурный коэффициент), называемый PTC,устройство может играть защитную роль в схеме, когда прилив течения слишком большой, слишком высокая температура, с функцией самозащиты от перенапряжения (например, короткого замыкания), значение сопротивления перенапряжению резко увеличивается,для ограничения тока, чтобы избежать повреждения компонентов в схемеПосле удаления неисправности температура устройства PTC автоматически падает и возвращается в состояние низкого сопротивления с высоким фактором безопасности.избежание феномена "красно-горячего" и более сильная адаптивность к окружающей среде, что делает весь процесс испытания выбросов более безопасным и стабильным.
• Главная панель управления использует импортный высокопроизводительный процессор ARM STMicroelectronics: стабильная производительность, высокая частота, мощный дизайн двойной избыточности процессора в процессе разряда,главный процессор отвечает за работу и обработку инструкций, вторичный процессор отвечает за мониторинг сигнализации и управление процессом при возникновении чрезвычайной ситуации,Главный процессор отвечает за вычисление и обработку инструкций.В случае чрезвычайной ситуации главный и вторичный процессоры блокируют выход одновременно.

Рисунок 1 Контрольная панель Процессор Физический чертеж

• 7-дюймовый сенсорный экран в настоящем цвете: 7-дюймовый высокоразборчивый ЖК-дисплей с разрешением 1024x800 можно использовать для визуального отображения гистограмм, таблиц, графиков, отчетов о данных, документов помощи и т. Д.Сенсорная панель - это многослойная композитная пленка военного класса, резистивная сенсорная панель с сильной антиинтерферентной способностью, особенно подходит для электромагнитных помех и преходящих импульсных помех, генерируемых электростанциями, батарейными комнатами и высокочастотными зарядными устройствами.Операция меню и переключение страниц может быть выполнена непосредственно через сенсорный экран, и вся операция проста и понятна.
• Он выполняет функцию предварительно установленного шаблона параметров зарядки и разрядки: встроены шесть часто используемых шаблонов параметров испытаний, и данные шаблона могут быть сохранены после отключения питания.После установки, пока его параметры не изменяются, он всегда эффективен, избавляя от хлопот установки многих параметров каждый раз, когда вы запускаете..Испытание может быть начато непосредственно после включения питания. Нет необходимости часто устанавливать параметры. Испытание действительно начинается с одной клавиши, что делает испытание простым и эффективным.
• Модуль мониторинга блока использует беспроводную передачу LORO + RS485, совместимую с мониторингом уровня напряжения 2V / 4V / 6V / 12V четырех блоков..Каждый беспроводный модуль может одновременно контролировать 12 батарей, что проще, чем традиционный режим подключения, где каждый модуль контролирует только 4/6 отдельных напряжений.Есть два способа общения., беспроводные и проводные, которые могут переключаться в соответствии с текущей ситуацией (Примечание: один модуль мониторинга является необязательным)
• Профессиональное программное обеспечение для анализа и управления данными терминала ПК: оно может проводить глубокое изучение данных испытаний, генерируемых оборудованием, включая кривую одного напряжения,вся группа кривых напряжения, целая группа кривых тока, один штрих-график, таблица данных в реальном времени, защита паролем верхнего программного обеспечения компьютера, заключение эксперимента и другие функции,и может автоматически генерировать отчеты формата документа Excel / Word в соответствии с требованиями и распечатать и архивировать их.
• Мощная и удобная функция хранения и резервного копирования данных: встроено 8 ГБ пространства для хранения данных, которое может хранить более 1000 групп данных зарядки и разрядки,и поддерживает такие функции, как просмотр, анализируя и удаляя исторические данные.который может передавать данные испытательного процесса на флеш-диск USB после вставки его в порт USB устройства, а затем переносите флеш-диск USB на ПК для анализа данных и управления резервными копиями данных через верхнее программное обеспечение компьютера.
• Просмотр кривой исторических данных: с помощью функции кривой исторических данных интерфейса управления данными можно просматривать и запрашивать встроенные файлы данных в виде диаграмм и осциллограмм,а также увеличить, увеличить, переместить слева и направо осциллограммы из нескольких углов

• Различные условия окончания испытательного разряда могут быть установлены, включая емкость разряда, продолжительность разряда, одно низкое напряжение, низкое напряжение всей группы.Выброс будет автоматически остановлен., а также перенапряжение, перенапряжение, перенапряжение температуры, аномальное хранение данных, обратное подключение испытательных терминалов напряжения и другие сигналы об отказе испытания.
• Можно установить различные условия окончания испытательной зарядки, включая емкость разряда, продолжительность зарядки, верхний предел одного низкого напряжения и верхний предел напряжения всей группы.Зарядка автоматически прекращается при выполнении любого из условий испытания..
• Он имеет функцию активации и ремонта: упаковка может активировать активное вещество вулканизации отрицательного электрода через функцию активации, цикл зарядки и разряда,уменьшить снижение мощности, и улучшить срок службы батареи.
• Функция самокалибровки: прибор оснащен функцией коррекции напряжения и тока, которая позволяет калибровать результаты измерений на месте.Ошибка измерения может быть неоднократно калибрована и исправлена для обеспечения точности измеренияЭта функция особенно подходит для использования, когда требуется согласованность показаний прибора и полевых приборов.
• Единый интерфейс мониторинга прибора позволяет просматривать данные одного напряжения несколькими способами: напряжение одного аккумулятора собирается в реальном времени и отображается двумя способами, а именно:гистограмма/таблица, для удобства оценки и анализа и для удобства интуитивного отображения состояния напряжения батареи.

Эхнические параметры лабораторного испытательного оборудования

100В50А-тестер зарядки и разрядки батареи.pdf
