Модуль батареи 100В 50А и система инспекции PACK

Модуль батареи 100 В, 50 А и система проверки PACK

Описание продукта лабораторного оборудования для испытаний:

1. симуляционное испытание батареи питания, испытание множителя.

2. испытания жизненного цикла.

3, испытания мощности, емкости и энергии.

4Виртуальная группировка батарей: установка кривых зарядки и разрядки, испытания и оценка консистенции батареи.

5Испытание мощности зарядки и разрядки с высоким множителем.

6Испытания модулей серии батареи питания и батареи для хранения энергии: напряжение одной ячейки, мониторинг температуры одной ячейки (оборудование высокого напряжения).

Функциональные характеристики (некоторые функции требуют настройки):

1Платформа высокопроизводительных испытаний заряда/разряда, разработанная специально для батарейных модулей с высокой плотностью мощности (пакетов).

2, Используя двухступенчатую модульную конструкцию изоляции высокой частоты AC/DC и DC/DC, в сочетании с низкотемпературным дрейфом, высокопроизводительный многоканальный 24-битный ADC аналогово-цифровой конверсионный чип,точность постоянного состояния выше, чем у традиционного оборудования.

3, высокая плотность мощности системы, с многоканальной интеграцией и функцией восстановления энергии.

4, HMI-операция, один ключ интеллектуальная автоматическая калибровка.

5, многократная адаптивность BMS, поддержка зарядки/разряда одного/другого порта, поддержка ретрансляции / схемы MOS BMS; поддержка независимого расширения связи CAN и RS485; поддержка функции конфигурации DBC.

6Дистанционное управление верхним компьютером через Ethernet, параллельное соединение каналов, поддержка импульса и моделирования рабочего состояния.

7, дизайн интерфейса человека-машины, функции системы просты и просты в эксплуатации; поддерживают ряд пользовательских настроек; оборудованы системой автоматического напоминания о регулярной калибровке.

Описание системы лабораторного испытательного оборудования

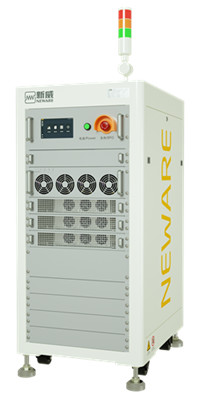

CE-6000 Module&PACK - это высокоточное оборудование для зарядки/разрядки, разработанное для испытаний высокопроизводительных батарейных комплектов, с высокой динамической скоростью ответа, высокой стабильной точностью,гибкая конфигурация нескольких каналовСистема оснащена многоканальными функциями ввода и восстановления энергии.который может сэкономить большое количество электроэнергии, потребляемой во время процесса зарядки и разрядки; он использует двухнаправленную топологию высокочастотного преобразования постоянного тока в сочетании с высокопроизводительным многоканальным 24-битным AD-преобразователем,с более высоким разрешением отбора проб, чем традиционное одноразовое оборудование.

Трехфазный модуль переменного тока

• Трехфазная конструкция без нуля: используется усовершенствованная трехфазная конструкция без нуля.и напряжение шины стабильно через зрелую и надежную трехфазную PFC-связь, чтобы удовлетворить потребность в быстром ответе;
• Высокая мощность и низкая гармония: двунаправленный коэффициент мощности> 0.99, низкий гармонический ток < 5%, адаптируется к различным суровым электросетям, и инвертор надежно подключен к сети;
• Дизайн мягкого переключателя: в сочетании с зрелым и отличным дизайном мягкого переключателя, реализовать двустороннюю высокочастотную изоляцию, двусторонний поток энергии, высокую эффективность и энергосбережение,и высокая плотность энергии;
• Сильная совместимость: отличная электромагнитная совместимость, более надежные и эффективные модули.

Двунаправленный модуль DC-DC

• Принять схему BUCK-BOOST: принять эффективную и надежную схему BUCK-BOOST для быстрого реагирования на зарядку и разрядку;
• Конструкция высокопроизводительного фильтра LCL: в сочетании с высокопроизводительной схемой фильтра LCL, низким риппом, высокой точностью, независимым управлением каждым каналом, поддерживающим параллельным соединением канала/модуля;
• Удовлетворять различным требованиям испытаний: топология поддерживает гибкую трансформацию,и может быть расширен, чтобы быть совместимым с различными портами зарядки и разрядки и нулевым отрицательным разрядом давления для удовлетворения различных требований к испытаниям батареи.

Список аксессуаров оборудования

Управление и анализ данных

Требования к конфигурации верхней компьютерной системы

Содержание оборудованиялабораторного оборудования для испытаний
