| 1.1Система управления потоком дымовых газов |
| Индекс |
Я...Смело |
Технические показатели и параметры |
| 1.1 |

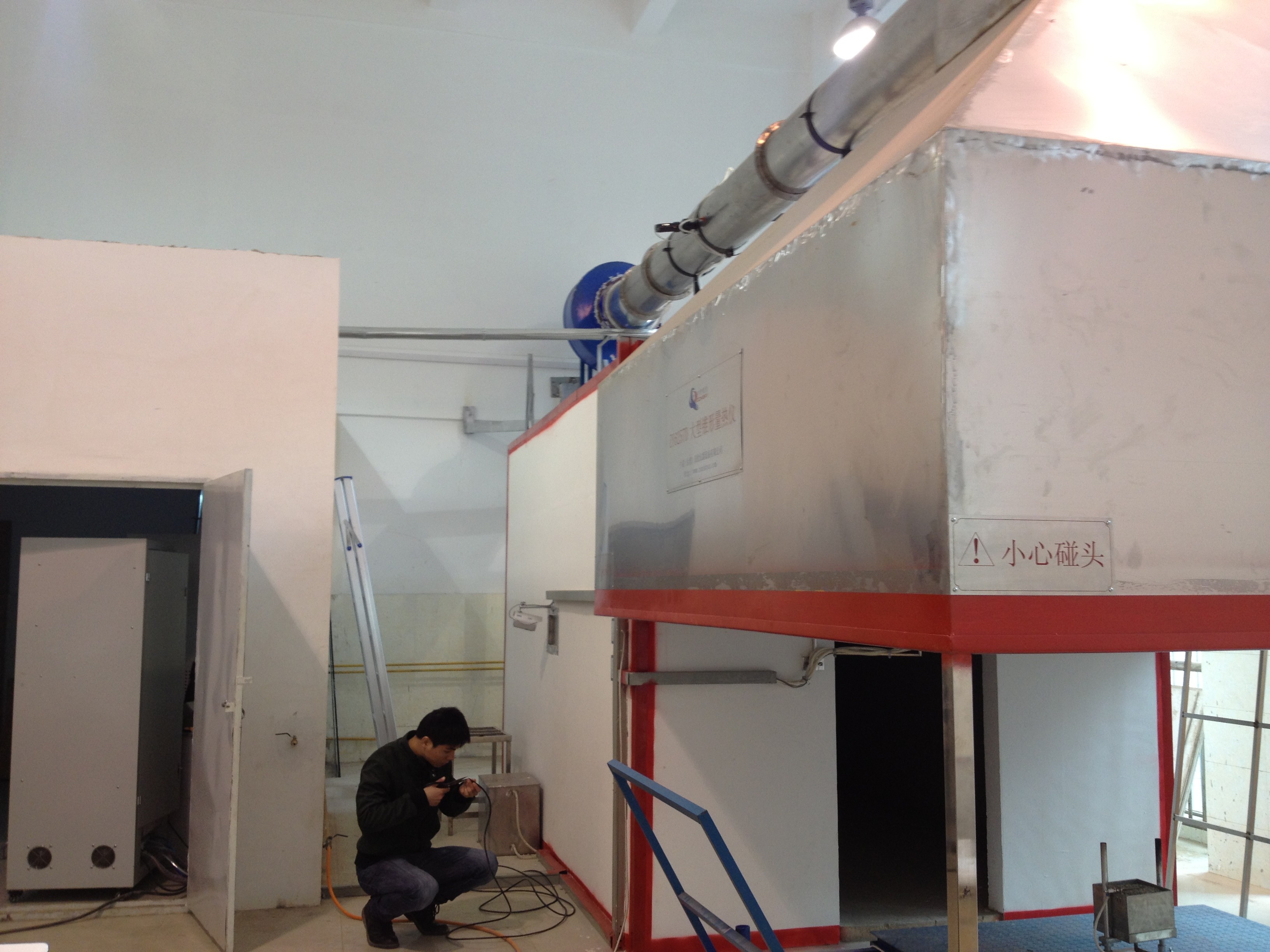

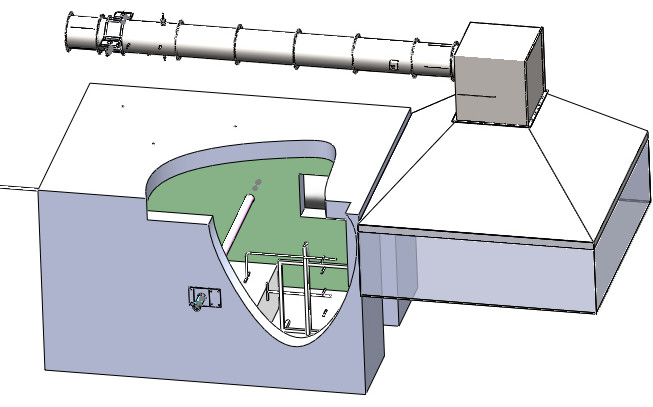

Дымная капсула |
Установлен непосредственно над отверстием испытательной камеры сгорания, на высоте 1,8 ~ 2,0 м над землей, размер дна 2440 * 2440 мм, высота 1000 мм и материал SS304; |
| 1.2 |
Гомомиксер дымовых газов |
Установка и конусообразная капсула для сбора дыма непосредственно выше, размер 900 * 900 * 900 мм, две пластины из нержавеющей стали 900 * 500 установлены внутри,и одна сторона открыта с φ400 открытием для подключения к трубе, материал - SS304; |
| 1.3 |
Выхлопная труба для дыма |
φ - 400 мм, длина 5000 мм, состоит из нескольких секций, соединенных фланцем и герметичной кольцой, устойчивой к высокой температуре, оба конца установлены с устройством смешивания дымовых газов, материал SS304; |
| 1.4 |
Выхлопный вентилятор |
Центробежный выхлопный вентилятор, внутренний резервуар изготовлен из нержавеющей стали, может выдерживать высокую температуру дымовых газов не менее 300 °C, а объем воздуха непрерывно регулируется преобразователем частоты; |
| Система выхлопного дыма достаточна для всего дыма, вырабатываемого при испытании сгорания мобильного телефона, а объем выхлопного дыма не менее 8000 м3/ч; |
| 2.2. Всеобъемлющий раздел измерений |
| 2.1 |
Всеобъемлющий раздел "Измерения" |
Проход трубы из нержавеющей стали длиной 2155 мм и диаметром 400 мм, изготовленный из SS304, оснащенный датчиками давления, температуры, светового пути, отбора проб и другими датчиками; |
| 2.2 |
Устройство для измерения давления |
Двусторонний зонд, изготовленный из нержавеющей стали, установленный в центре трубопровода,передняя и задняя камеры соединены с датчиком разницы давления через трубку из ПТФЕ для обнаружения разницы давления в трубопроводе; |
| Датчик дифференциального давления устанавливается на скобке комплексной секции измерения, чтобы гарантировать, что показание дифференциального давления имеет короткую задержку и отсутствует потеря,и время отклика T90 менее 3 секунд |
| датчик давления, диапазон от 0 до 2000 Pa, точность ± 5 Pa; |
| 2.3 |
Устройство для измерения температуры |
Принять американскую термопару Omega диаметром 0,5 мм, бронированную термопару изоляции типа K, отвечающую требованиям IEC; |
| диапазон 0-1000°C, точность 0,1°C; |
| 2.4 |
Устройство для измерения оптического пути |
Система оптического затухания является лампой накаливания |
| 2.5 |
Устройство сбора проб газа |
Лампа представляет собой лампу накаливания и используется при цветовой температуре (2900±100) K. Источник питания - стабильный постоянный ток |
| 3.Газ и его система управления |
| 3.1 |
Сжигатель |
Детектор и импортный фотодиод кремния |
| Система оптического затухания является лампой накаливания |
| Лампа представляет собой лампу накаливания и используется при цветовой температуре (2900±100) K. Источник питания - стабильный постоянный ток |
| 3.2 |
Устройство зажигания |
Система линз используется для конденсации света в параллельный луч диаметром не менее 20 мм.Светоизлучающее отверстие фотоэлемента должно быть расположено в фокусной точке линзы перед ним |
| Детектор и импортный фотодиод кремния |
| Система оптического затухания является лампой накаливания |
| 3.3 |
Контроль потока газа на головке сгорания |
Лампа представляет собой лампу накаливания и используется при цветовой температуре (2900±100) K. Источник питания - стабильный постоянный ток |
| Система линз используется для конденсации света в параллельный луч диаметром не менее 20 мм.Светоизлучающее отверстие фотоэлемента должно быть расположено в фокусной точке линзы перед ним |
| Детектор и импортный фотодиод кремния |
| 3.4 |

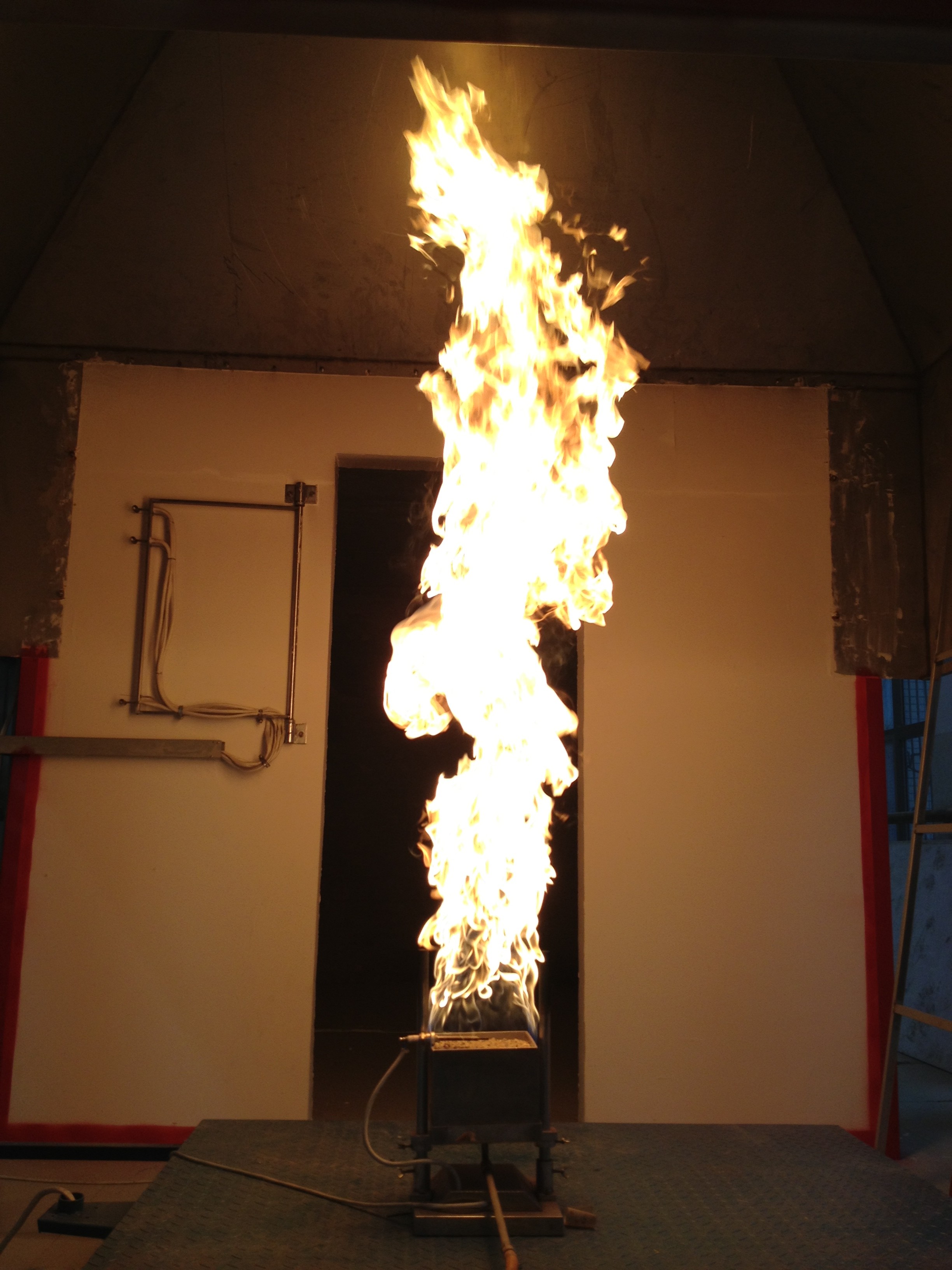

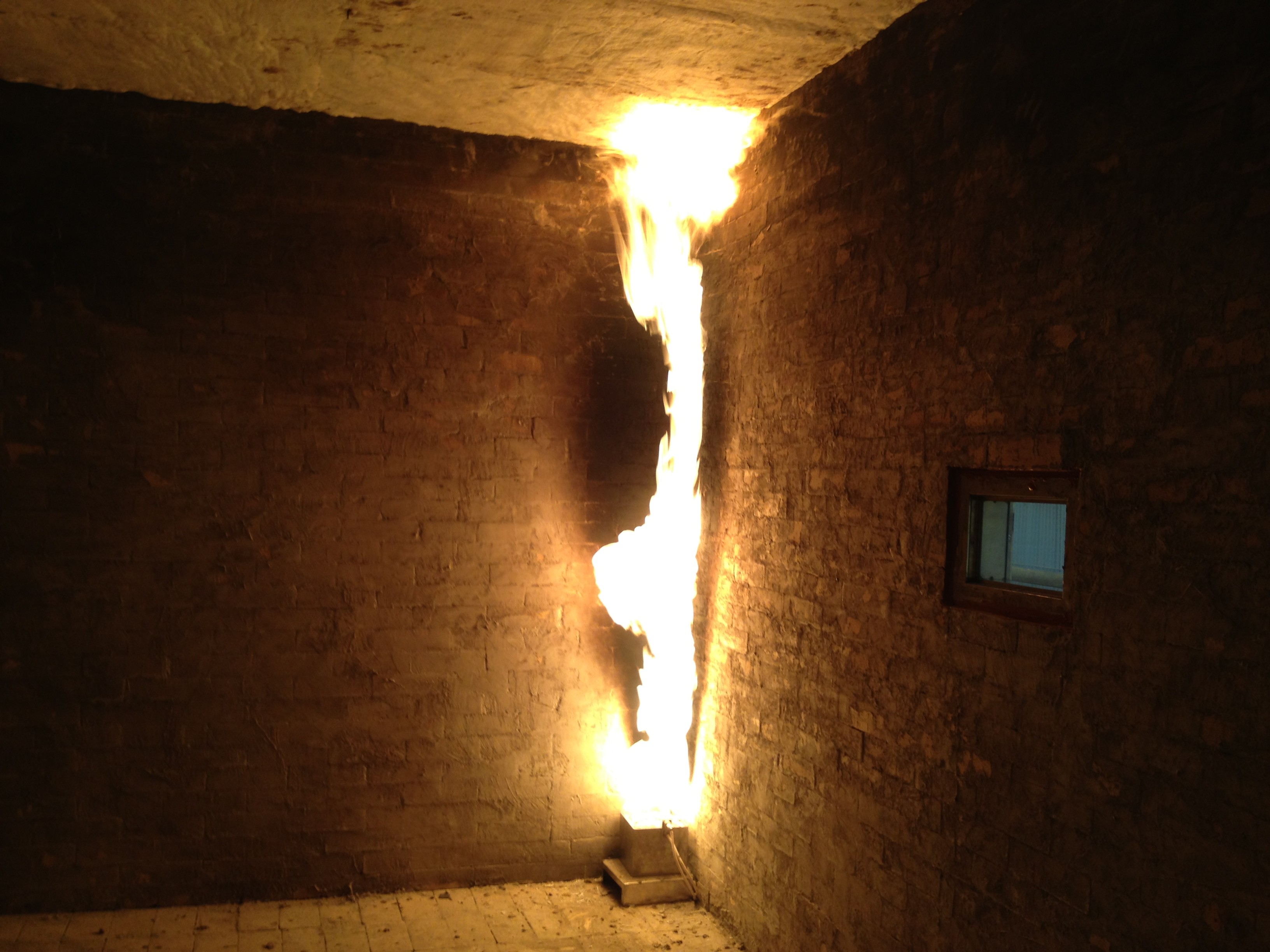

Калиброванный песочный горелка |
Система оптического затухания является лампой накаливания |
| Лампа представляет собой лампу накаливания и используется при цветовой температуре (2900±100) K. Источник питания - стабильный постоянный ток |
| 3.5 |
Калиброванное регулирование потока газа |
При использовании американского масс-текстометра Alicat средством является пропан, диапазон - 0-7g/s, точность - ±(0,8%rdg+0,2%F.S.), время отклика - 0,1 с, а максимальный калибровочный огонь - 300 кВт; |
| Поток калибровочного газа контролируется программным обеспечением, которое может автоматически управлять ступенчатым калибровочным источником пламени мощностью 75 кВт/160 кВт; |
| 3.6 |
Система управления |
PLC Omron используется для управления потоком газа, оснащенный устройством отключения газа, которое является безопасным и надежным; |
| Отдельная конфигурация газового управления, безопасная и удобная для эксплуатации и обслуживания; |
| 4.4. Система очистки дымовых газов |
| 4.1 |
Фильтрация дымовых газов |
Оборудовано трехступенчатым фильтром, длительное фильтрация пыли в дымовых газах:
Первоклассный ватный фильтр из стеклянного волокна, фильтрующий большие частицы карбидов в дымовых газах, и материал фильтра можно быстро заменить;
Американский фильтр Паркера второго класса, элемент фильтра из PTFE, точность 2 мкм, элемент фильтра можно быстро демонтировать и заменять;
Трехступенчатая мембранная фильтрация из ПТФЕ с точностью 0,5 мкм, эффективно отрезающая влагу;
|
| 4.2 |
Холодная ловушка |
Сжатие насоса типа холодной ловушки, охлаждающая способность 320KJ/h, точность регулирования температуры 0,1°C, статическое изменение 0,1K, самостоятельное запуск и без обслуживания; |
| 4.3 |
Пароузел |
Автоматическое отведение охлаждающей воды, вырабатываемой холодной ловушкой, без обслуживания; |
| 4.4 |
Сушильная колонна |
Используется для сушки остаточного водяного пара в газовом образце, его можно быстро разобрать и заменить средством сушки; |
| 4.5 |
Насос для отбора проб |
Немецкий вакуумный пробоотборный насос KNF с пробоотборной способностью 16 л/мин может непрерывно выпускать давление 50 КПа при высокой герметичности воздуха, низком уровне шума и низкой вибрации; |
| 4.6 |
Ротаметр |
Импортированный ротаметр с диапазоном 0-1,5 л/мин, который может стабилизировать выходный поток газа пробы и уменьшить погрешность измерений, вызванную колебаниями поток газа; |
| 5Система анализа концентрации газа |
| 5.1 |
Газоанализатор |
Используя немецкий анализатор ABB EL3020, парамагнитный анализ концентрации O2, диапазон измерений 0-21%, точность 0,01%, время ответа не более 12 с,дрейф и шум в пределах 30 мин от анализатора не более 100 ppm;
Линейное отклонение: ≤ 1% F.S.;
Повторяемость: ≤ 0,5 F.S.;
Никаких плавучих осадков: ≤ 1% F.S./7D;
Время запуска: ≤30 мин.
|
| Используя немецкий анализатор ABB EL3020, анализ концентрации CO/CO2 IR типа, диапазон измерений CO: 0-1%, точность 0,01%, CO2: 0-10%, точность 0,01%, время ответа не превышает 12 секунд. |
| 6Система сбора данных |
| 6.1 |
Модуль приобретения |
Используя модуль приобретения Advantech,
Точность сбора концентрации газа составляет 100×10-6;
Точность сбора температуры составляет 0,1°C;
Точность сбора разницы давления составляет 0,1 Pa;
Точность сбора времени составляет 0,1 с;
Другие сигналы составляют 0,1% от полномасштабного выходного значения;
|
| 6.2 |
сбор данных |
Система записывает и хранит следующие данные, по крайней мере, каждые 3 с:
Разница давления двухнаправленного зонда, Pa;Температура трубы, K;
концентрация кислорода в %;
концентрация СО, %;
концентрация CO2, %;
Массовый поток пропана, мг/с;
Время, s;
|
| 7. Стандартное программное обеспечение |
| Стандартное программное обеспечение включает следующие функции: |
| 7.1 |
Мониторинг состояния системы |
Читать состояние и значение сигнала каждого датчика в системе; |
| 7.2 |
Калибровка датчиков |
калибровка датчиков на температуру, давление ветра, световой путь, анализ концентрации и т.д.; |
| 7.3 |
Калибровка системы |
стандартная процедура калибровки этапов системы; |
| 7.4 |
Стандартная операционная процедура |
Стандартные процедуры работы испытания; |
| 7.5 |
Обзор доклада |
Доступ к сырым данным и отчет о испытаниях экспорта; |
| 7. Другие вспомогательные устройства |
| 7.1 |
Видеомагнитофон |
Видео вступительного экзамена; |
| 7.2 |
Ралли |
Используется для подтверждения силы, оказываемой главной головкой сгорания на поверхность матраса; |
| 7.3 |
Компьютер для ПК |
Промышленный компьютер AdvanTech и интегрированный интерфейс сбора данных повышают стабильность работы системы. |
