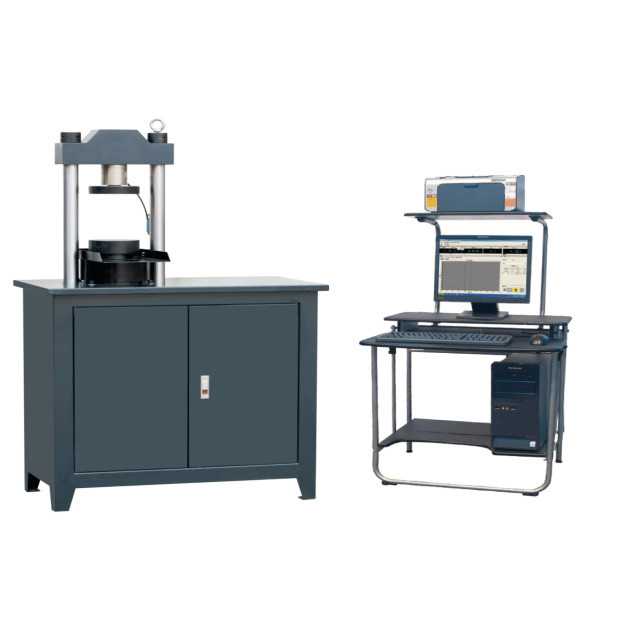

Машина конкретной прочности Compressitive испытывая
Оборудование для испытаний обжатия кирпича воздуха, конкретная машина испытания давления
Введения
Эта машина использована для теста обжатия полностью материала видов проектируя деревянных материала, поддержки металла и строительных материалов, как кирпич, цемент, конкретные образец и компонент, etc. оборудовала с особенными аксессуарами, ее можно использовать для теста гнуть или сгибания устойчивого строительных материалов и теста обжатия устойчивого красных кирпичей. Они необходимые испытывая аппаратуры для раздела испытывать проверки качества, университета и коллежа, научно-исследовательского института и промышленной и минируя лаборатории предприятия. Машина откалибрирована как международный стандарт ASTM E4 и ISO 7500-1. Она может сделать тест ISO 679, ISO 3893, ASTM C39, ASTM C495, ASTM C873, DIN, BS, испытание EN
стандарты.
Гидравлическая система
Гидравлическое масло в танке входит в цепь через насос высокого давления управляемый мотором, подачи масла через задерживающий клапан, фильтр высокого давления, набор клапана перепада давления, клапан сервопривода и входит в цилиндр. Компьютер отправляет сигнал управления в клапан сервопривода управлять отверстие и направление клапана сервопривода, для того чтобы контролировать подачу в цилиндр и осуществлять контроль силы теста на такой же скорости.
Измерительная система силы
1. Принимающ высокоточный усилитель и конвертер A/D, без ставить повсюду, и дисплей в реальном времени нагрузки, максимального значения, скорости загрузки и прочности;
2. Примите стратегию регулирования по замкнутому циклу PID для того чтобы осуществить загрузку неизменяемой скорости и дисплей в реальном времени кривой загрузки
3. автоматическое время интервала и непрерывный тест;
4. гибкий и удобный для того чтобы запросить и напечатать результаты теста;
Приборы предохранения от безопасности
Когда сила теста превышает 3% из максимальной силы теста, предохранение от перегрузки, выключение мотора масляного насоса.
Когда поршень поднимает к положению верхнего предела, предохранению от предела и стопу мотора масляного насоса.
Технический параметр
| Максимальная сила теста (kN) |
60 |
| Ряд измерения силы теста (kN) |
2%-100% |
| Относительная ошибка значения индикации силы теста |
<>
|
| Верхнее и более низкое дистанционирование platen (mm) |
250 |
| Ход поршеня (mm) |
70 |
| Тангаж столбца (mm) |
220 |
| Размер platen (mm) |
Φ155 |
| Размер главной машины (mm) |
900*460*1500 |
| Сила мотора (kW) |
0,75 |
| Полный вес (kg) |
450 |
Список конфигурации
| Деталь |
Количество |
Примечание |
| Машина |
1set |
Включение цилиндра масла, мотор, масляный насос, клапан сервопривода |
| Компьютер |
1set |
Lenovo |
| Измерение и система управления |
1set |
|
| Датчики нагрузки высокой точности |
1pcs |
300KN |
| Электрическая система управления |
1set |
|
| Плита верхнего и низкого давления |
1set |
|
| Список упаковки сертификата соответствия руководства по эксплуатации |
1set |
|
Бирка: Конкретная машина испытания давления, машина давления цифрового дисплея испытывая
