Прибор теста SAE J2302 для термальной эффективности изоляции рукава

SAE J2302 Устройство для испытания тепловой эффективности изоляции рукава

Введение продукта

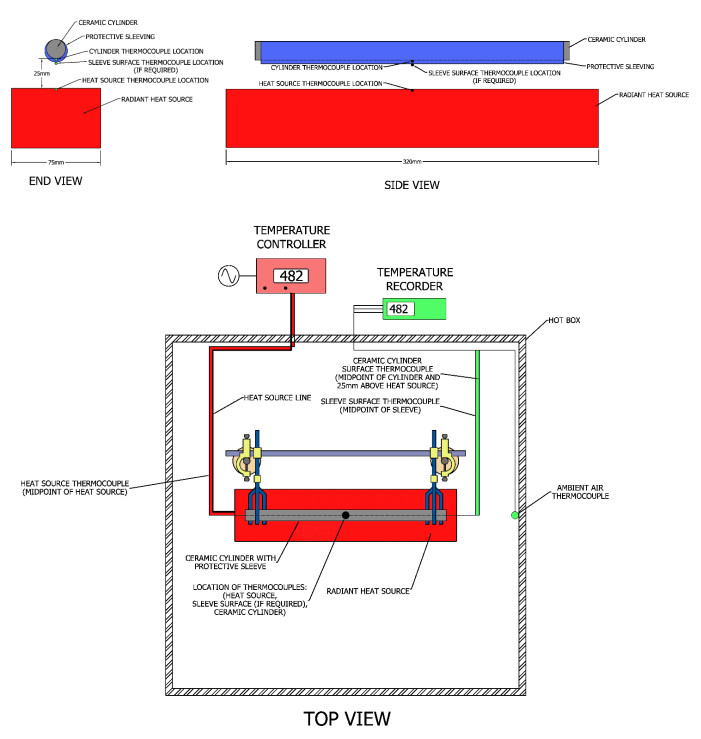

Данное испытание на стенде должно позволять измерить сопротивление теплового потока излучения изолирующих материалов в корпусе, трубе или ленте.Эффективность крышки определяется путем измерения температурной разницы черного керамического цилиндра с защитной крышкой и без нее..

Состав

Горячая коробка (приложение 2)

Внутренние размеры 500 х 500 х 500 мм.

Структура алюминиевого профиля с изолированной панелью (нержавеющая сталь + изоляция + нержавеющая сталь), на дне и боках.

На верхней поверхности должна быть установлена система открытия и закрытия.

Дверь с люком должна быть установлена на передней стороне.

Также должны быть предусмотрены ноги, с двумя вариантами: ноги размером 2-10 см, которые должны быть размещены на столе или ноги размером 50-80 см, которые должны быть размещены на земле.

Источник лучевого тепла (приложение 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

Термопары K (приложение 4)

Зонд термопары типа К с видимой парной связью - SV2000.

Компенсированный мужской миниатюрный соединитель.

Регулятор / регистратор или система автоматизации

Регулятор должен позволять регулировать температуру на поверхности источника тепла.

Регулирование должно производиться с помощью бесконтактной термопары (например, Keyence FT-H50K - приложение 4).

Регистратор или система автоматизации должны хранить все измерения температуры (источники и термопары типа K).

Эти данные должны быть легко извлечены с любого компьютера, подключенного к сети.

Регистратор или система автоматизации должны позволять определить:

Какая термопарушка управляет источником тепла Частота записи (пример: запись температуры каждые 1 или 5 секунд).

Запись времени начала и окончания (если возможно)

Добавить комментарии (если возможно)

Определить название подключенных термопар (если это возможно)

Способность записывать до 12 термопаралов типа K с розеткой MMK для миниатюрных разъемов (приложение 4)

Поддержка цилиндра

Он должен быть способен крепко удерживать цилиндр на концах, параллельных этому лучевому излучателю, в соответствии с различными диаметрами.

Разборка цилиндра должна быть легкой для его замены (испытание с защитой или без нее).

Расстояние между лучевой поверхностью и лучевой поверхностью должно быть легко регулируемым от 5 до 100 мм.

Система позиционирования должна быть адаптирована для использования других опор, кроме цилиндров.

Эта система позиционирования должна быть адаптирована для использования других опор, кроме цилиндров, например, пластины, деталей клиентов и т.д.
