Тестер усталости вилки велосипеда гнуть
, Тестер усталости вилки велосипеда гнуть
Вес: |
160 кг |
Силовое питание: |
AC220V, 15A |
Размер: |
Стенд теста: 1950*450*900mm |
Приспособление усталости рамки: |
1 комплект |
Максимальная частота машины: |
режим автоматического управления компьютера, со смещением, силой, временем и другими методами контро |
Емкость датчика: |
Тип датчик 5000N*1pcs диска |
Разрешение элемента нагрузки: |
1/10000 |
Электрический цилиндр: |
Электрический servocontrol цилиндра |
Ход смещения: |
150mm (±75mm) |
Количество испытаний: |
0-999999 набор произвольно |
Метод контроля: |
силы регулирование по замкнутому циклу полно |
Программное обеспечение управления: |
Само-разработанное специальное программное обеспечение |
Способ отображения: |
Компьютерное управление и монитор |
Приобретение данных: |
Высокоскоростная карта приема |
Частота приема силы: |
>200KHz |
Форма волны силы: |
Синусовая волна |
Автоматический ограничитель: |
Автоматический ограничитель когда сила не достигает установку, автоматический ограничитель когда час |
Формат печатания отчета: |
результаты теста Само-сбережений для того чтобы сделать отчеты |

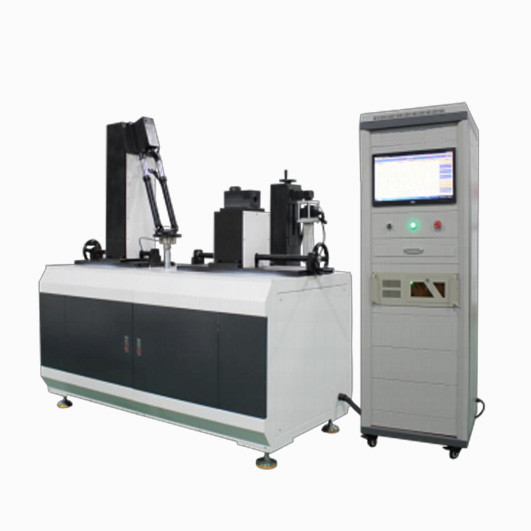

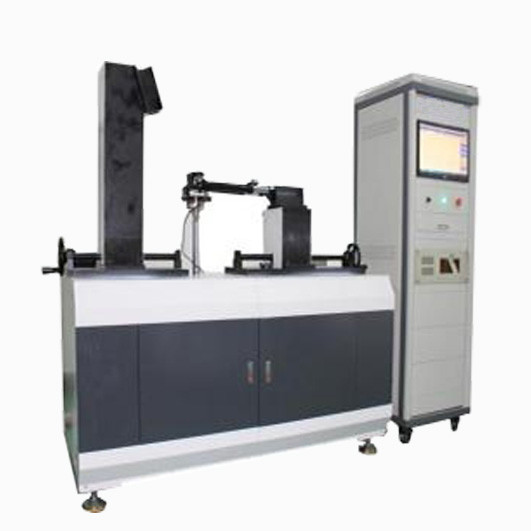

Велосипед/велосипедная вилка, изгибающая усталость и тестер обратного воздействия
EN Стандартный измеритель усталости при изгибе велосипеда/форки и измеритель ударов назад
Принципы испытаний
полная переменная циклическая динамическая нагрузка Fo, в плоскости колеса и перпендикулярно оси вилка-подъемника,был применен к грузоподъемному устройству, которое вращалось на повороте вилкиЦикл испытаний составляет 100 000 циклов, а значения испытательной силы указаны в таблице 9. Максимальная частота испытаний описана в ISO 4210-3:2014, 4.5.
Если максимальное смещение в точке нанесения превышает 20% для жестких вилок (40% для ударных вилок), испытание прекращается (см. ISO 4210-3:2014, 4.6)
После 100000 пробегов, прекратите испытание и тщательно проверьте образец на наличие трещин.
Если после 100000 пробегов образец не перемещается, как описано выше, и, кроме того, в образец не обнаруживаются трещины, продолжается испытание на столкновение, как описано в пункте 5.4.1 (см. таблицу 7 по высоте посадки) После того, как ударный молоток приземлится на ролике, измерить деформацию смещения и тщательно проверить образец на наличие трещин.
1Силовое устройство, установленное на повороте
2. Жесткая опора с вилкой
Значение применяемой силы
| Тип велосипеда |
Городские велосипеды |
Детские велосипеды |
Горные велосипеды |
Соревнования |
| Значение силы F/N |
± 450 |
± 450 |
±650 |
±620 |
Технические параметры
| Максимальная частота работы машины |
0-5 Гц |
| Мощность датчика |
Датчик дискового типа 5000N*1 шт. |
| Разрешение элемента нагрузки |
1/10000 |
| Электрический баллон |
Сервоуправление электрическим цилиндром |
| Движение сдвига |
150 мм ((± 75 мм) |
| Количество испытаний |
0-999999 установлен произвольно |
| Метод контроля |
Силовое управление полностью закрытой цепью |
| Максимальная частота работы машины |
автоматическое управление компьютером, с использованием перемещения, силы, времени и других методов управления |
| Программное обеспечение управления |
Самостоятельно разработанное специальное программное обеспечение |
| Способ отображения |
Компьютерное управление и монитор |
| Получение данных |
Высокоскоростная карта получения |
| Частота получения силы |
> 200 кГц |
| Форма волны силы |
Синусовая волна |
| Автоматическая остановка |
Автоматическая остановка, когда сила не достигает установленной, автоматическая остановка, когда испытуемая деталь повреждена |
| Формат печати отчета |
Результаты испытаний самосохранения для составления отчетов |
| Рамочная усталость |
1 комплект |
| Вес |
160 кг |
| Электрическое питание |
AC220V,15A |
| Размер |
Испытательная скамейка:1950*450*900 мм Управляющий шкаф: 600*600*1830 мм (L*W*H) |
