Тестер динамического утомления ISO 4210
, Вертикальный тестер динамического утомления
, Машина испытания динамического утомления ISO 4210
Максимальная частота машины: |
режим автоматического управления компьютера, со смещением, силой, временем и другими методами контро |
Емкость датчика: |
Тип датчик 5000N*1pcs диска |
Разрешение элемента нагрузки: |
1/10000 |
Электрический цилиндр: |
Электрический servocontrol цилиндра |
Ход смещения: |
150mm (±75mm) |
Количество испытаний: |
0-999999 набор произвольно |
Метод контроля: |
силы регулирование по замкнутому циклу полно |
Программное обеспечение управления: |
Само-разработанное специальное программное обеспечение |
Способ отображения: |
Компьютерное управление и монитор |
Приобретение данных: |
Высокоскоростная карта приема |
Частота приема силы: |
>200KHz |
Форма волны силы: |
Синусовая волна |
Автоматический ограничитель: |
Автоматический ограничитель когда сила не достигает установку, автоматический ограничитель когда час |
Формат печатания отчета: |
результаты теста Само-сбережений для того чтобы сделать отчеты |
Приспособление теста: |
1 комплект |
Вес: |
400 кг. |
Силовое питание: |
AC220V, 15A |
Размер: |
Стенд теста: 2400*820*900mm Шкаф контроля: 600*600*1830mm (L*W*H) |
ISO 4210 Вертикальный динамический измеритель усталости велосипедной рамы
Велосипедная рама Вертикальный динамический испытыватель усталости
Применение вертикального динамического тестера усталости велосипедной рамы
Эта машина для велосипедных рамок для проведения испытаний на усталость. Она может проверять велосипедную раму педалирования испытания на усталость EN 15194 электрический велосипед, ISO4210-6.4.4 все стили рамы по данной спецификации испытания.
Принципы испытаний
Согласно стандарту: EN 15194 электрический велосипед, ISO4210, EN14781 роудстер, EN14766 горный велосипед, EN14764 городской автомобиль, разработанный CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS,BS стандарты испытаний девяти стран.
Метод испытания
1 Закрепите раму на испытательной машине по стандартному методу, и положение вилки можно регулировать вручную, чтобы соответствовать размеру рамы.
2 Закрепите водитель и вилку на колесной оси, закрепите заднее крючко на задней оси и закройте блок крепления задней оси.
3 Прикрепить рамовую вертикальную силовую нагрузку к испытуемой машине в соответствии со стандартным методом.Высота грузового луча может регулироваться вручную, чтобы соответствовать высоте рамы.
4.Установите на компьютере значение силы испытания и количество раз, необходимых для испытания.
5.Настройка максимальной допустимой деформации рамы, машина автоматически прекратит испытание после превышения некоторой деформации.
6.Запустить тестовую программу, чтобы начать испытание, испытание достигает установленного количества раз или повреждения пробной части, автоматически остановить испытание и сохранить результаты испытания.
Цикл горизонтального испытания на усталость рамы и значение силы
| Тип велосипеда |
Городские велосипеды |
Детские велосипеды |
Горные велосипеды |
Соревнования |
|
Значение силы вперед
Ф/Н
|
450 |
450 |
1200 |
600 |
| Значение силы на обратном ходу F/N |
450 |
450 |
600 |
600 |
| Испытательный период Цикл |
100000 |
100000 |
50000 |
100000 |
Технические параметры
| Максимальная частота работы машины |
5 Гц |
| Мощность датчика |
Датчик дискового типа 5000N*1 шт. |
| Разрешение элемента нагрузки |
1/10000 |
| Электрический баллон |
Сервоуправление электрическим цилиндром |
| Движение сдвига |
150 мм ((± 75 мм) |
| Количество испытаний |
0-999999 установлен произвольно |
| Метод контроля |
Силовое управление полностью закрытой цепью |
| Максимальная частота работы машины |
автоматическое управление компьютером, с использованием перемещения, силы, времени и других методов управления |
| Программное обеспечение управления |
Самостоятельно разработанное специальное программное обеспечение |
| Способ отображения |
Компьютерное управление и монитор |
| Получение данных |
Высокоскоростная карта получения |
| Частота получения силы |
> 200 кГц |
| Форма волны силы |
Синусовая волна |
| Автоматическая остановка |
Автоматическая остановка, когда сила не достигает установленной, автоматическая остановка, когда испытуемая деталь повреждена |
| Формат печати отчета |
Результаты испытаний самосохранения для составления отчетов |

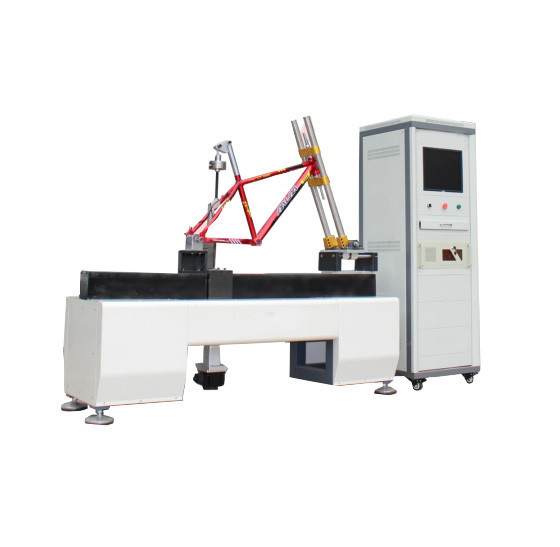

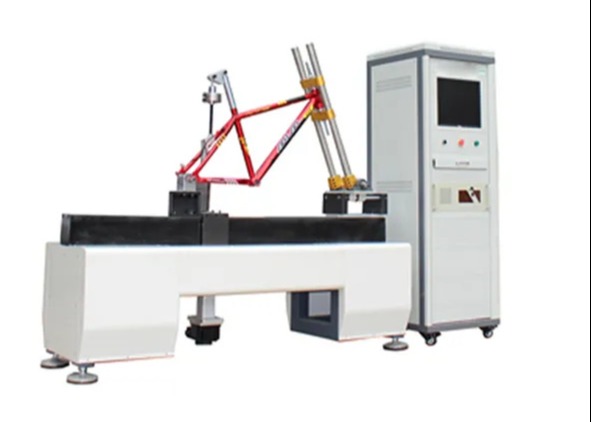

Диаграммы и фотографии оборудования
