Тестер динамического утомления CE
, тестер динамического утомления 200KHz
, Машина испытания динамического утомления CE
Метод контроля: |
силы регулирование по замкнутому циклу полно |
Максимальная частота машины: |
режим автоматического управления компьютера, со смещением, силой, временем и другими методами контро |
Программное обеспечение управления: |
Само-разработанное специальное программное обеспечение |
Способ отображения: |
Компьютерное управление и монитор |
Приобретение данных: |
Высокоскоростная карта приема |
Частота приема силы: |
>200KHz |
Форма волны силы: |
Синусовая волна |
Автоматический ограничитель: |
Автоматический ограничитель когда сила не достигает установку, автоматический ограничитель когда час |
Формат печатания отчета: |
результаты теста Само-сбережений для того чтобы сделать отчеты |
Приспособление теста опционное: |
1) 1 набор приспособления усталости педали рамки. 2) 1 набор передней вилки гнуть динамический джиг. |
Вес: |
400 кг. |
Силовое питание: |
AC220V, 15A |
Размер: |
Шкаф контроля: 600*600*1800mm (L*W*H) |

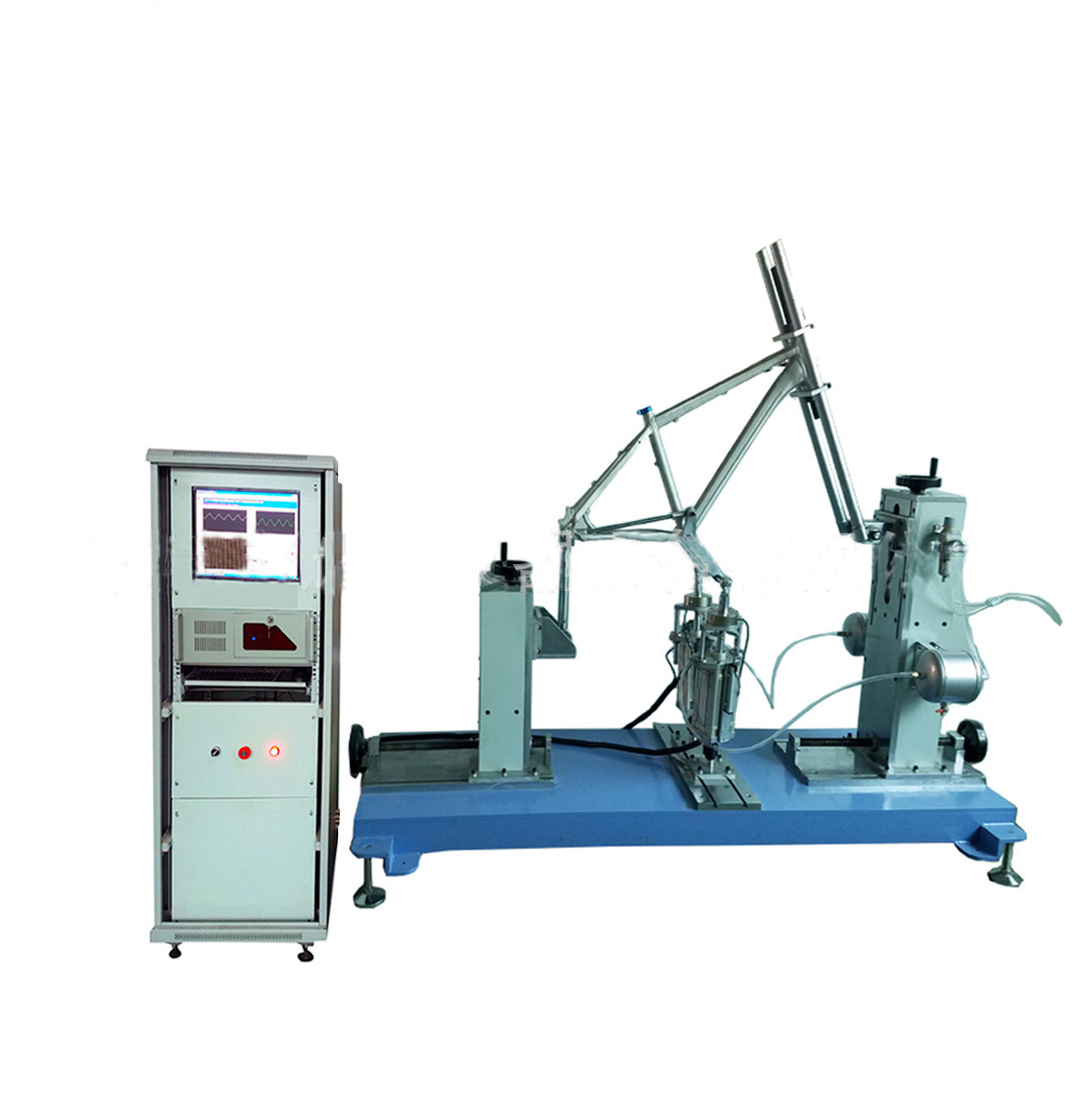

Фрейм велосипеда Пятисторонний динамический тестер усталости педали
Применение велосипедной рамы пятисторонний педаль силы динамической усталости тестер
Эта машина для велосипедных рамок для проведения испытаний на усталость. Она может проверять велосипедную раму педали испытания на усталость EN 15194 электрический велосипед, ISO4210-6.4.3 все стили рамы по данной спецификации испытания.
Принципы испытаний
EN 15194 электрический велосипед, ISO4210, EN14781 роудстер, EN14766 горный велосипед, EN14764 городской автомобиль. разработанные CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS девять стран стандартов испытаний.
Технические параметры
| Максимальная частота работы машины |
5 Гц |
| Мощность датчика |
Датчик дискового типа 5000N*2 шт. |
| Разрешение элемента нагрузки |
1/10000 |
| Электрический баллон |
Сервоуправление электрическим цилиндром |
| Движение сдвига |
150 мм ((± 75 мм) |
| Количество испытаний |
0-999999 установлен произвольно |
| Метод контроля |
Силовое управление полностью закрытой цепью |
| Максимальная частота работы машины |
автоматическое управление компьютером, с использованием перемещения, силы, времени и других методов управления |
| Программное обеспечение управления |
Самостоятельно разработанное специальное программное обеспечение |
| Способ отображения |
Компьютерное управление и монитор |
| Получение данных |
Высокоскоростная карта получения |
| Частота получения силы |
> 200 кГц |
| Форма волны силы |
Синусовая волна |
| Автоматическая остановка |
Автоматическая остановка, когда сила не достигает установленной, автоматическая остановка, когда испытуемая деталь повреждена |
| Формат печати отчета |
Результаты испытаний самосохранения для составления отчетов |
| Испытательный прибор необязателен |
1) 1 набор усталости для педали рамы.
2) 1 комплект передней вилки сгибающейся динамической винтовки.
3) 1 комплект гига с усталостью рулевого руля
4) 1 комплект сиденья усталости.
|
| Вес |
400 кг |
| Электрическое питание |
AC220V,15A |
| Размер |
Испытательная скамейка: 1700*1300*2400 мм Управляющий шкаф: 600*600*1800 мм (L*W*H) |
Описание функций компьютера в режиме онлайн
1Контроллер конвертации сигнала.
(1) Датчик нагрузки
(2) Сборник конверсии сигнала
2. Основные функции Использовать программу испытания седалищной трубы для получения следующей информации.
(1) Сила в реальном времени против кривой времени
(2) Частота в реальном времени по сравнению с кривой времени
(3) Максимальное значение силы натяжения
(4) Значения перелома в реальном времени
(5) Сравнение графиков
(6) Стандартное отклонение
(7) Среднее значение
(8) Длина двух заменных коленков 175 мм (L) и два заменных коленка регулируются назад и вперед на горизонтальный угол наклона 45° (толерантность ±2°)
Вертикальное положение заменной коленки 75 мм (Rc) от центральной линии рамы на расстоянии 50 мм от основной ручки задней оси,и центр задней оси находится под прямым углом к вертикальной линии.
Диаграммы и фотографии оборудования
Примечание:Обратите внимание на ISO 4210-3:2014, 4.5 для частоты испытаний
Значение силы, применяемой к подшипникам
| Тип велосипеда |
Городские велосипеды |
Детские велосипеды |
Горные велосипеды |
Соревнования |
| Значение силы F/N |
1000 |
1000 |
1200 |
1100 |
