Тестер SL-BT87 удара велосипеда многофункциональный
Применение тестера удара велосипеда многофункционального
Эта машина использована для того чтобы сымитировать удар по рамке и вилке когда переднее колесо выходит земля, когда оно ударено или когда оно подвергается к вибрации.
Принципы теста
Все типы рамок в соответствии с ISO 4210-6.4.2, GB3565 и GB17761.
Метод теста
1. Выберите соотвествующую цапфу для того чтобы зафиксировать облегченный ролик с вес более менее чем или равный к 1Kg к передней вилке и задней вилке рамки к стенду теста. 2. отрегулируйте спереди и сзади положение стального сверла так, что центр ролика будет расположен сразу над ним когда он будет упаден. 3. починка стандартные весы к различным положениям рамки согласно стандарту.
4. Включите переключатель мощности падения для того чтобы подпитать соленоид падения и прикрепить облегченный ролик к соленоиду. 5. отрегулируйте колесо руки над стальным сверлом так, что центр ролика двинет к положению падения (высота падения показана масштабом). 6. пресса кнопка падения и собрание рамки делает свободное движение падения для того чтобы плотно сжать, завершающ первый тест (тест повторен 2 раза).
7. После того как тест завершен, проверка ли отказы и деформация собрания, и судит квалифицировано ли оно согласно стандарту.
Высота распределения веса и посадки на трубке седловины, передней трубке и оси центра
| Тип велосипеда |
Велосипеды города |
Велосипеды детей |
Горные велосипеды |
Участвовать в гонке |
| Тяжелая трубка M1 KG седловины объекта 1 |
50 |
40 |
30 |
30 |
| Тяжелые трубка M2 KG объекта 2 передняя |
10 |
10 |
10 |
10 |
| Тяжелые ось M3 KG объекта 3 центральная |
30 |
20 |
50 |
50 |
| Приземляясь высота MM |
200 |
200 |
300 |
200 |
Технические параметры
| Нагрузка трубки места |
взрослый, прогулочная коляска 70Kg, детская дорожная коляска 30Kg |
| Высота падения рамки |
200-300mm |
| Режим контроля |
электрический контроль |
| Масштаб маркировки высоты |
смогите быть отрегулировано согласно высоте метки комбинации нул части теста |
| Прибор верхнего и нижнего предела двигая |
переключатель и располагать предохранения от верхнего и нижнего предела |
| Понижаясь пуск |
прибор электромагнитного зажима |
| Размер |
2000*700*1750 mm (W*D*H) |
| Вес |
о 160KG |
| Электропитание |
AC220V, 15A |

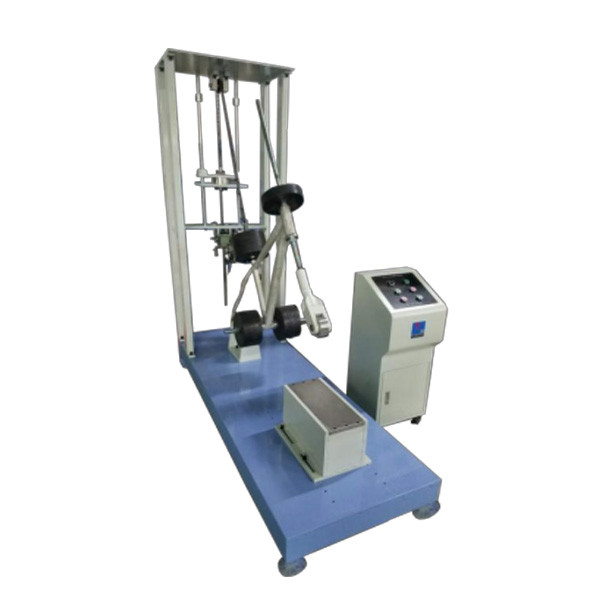

Диаграммы и изображения оборудования
