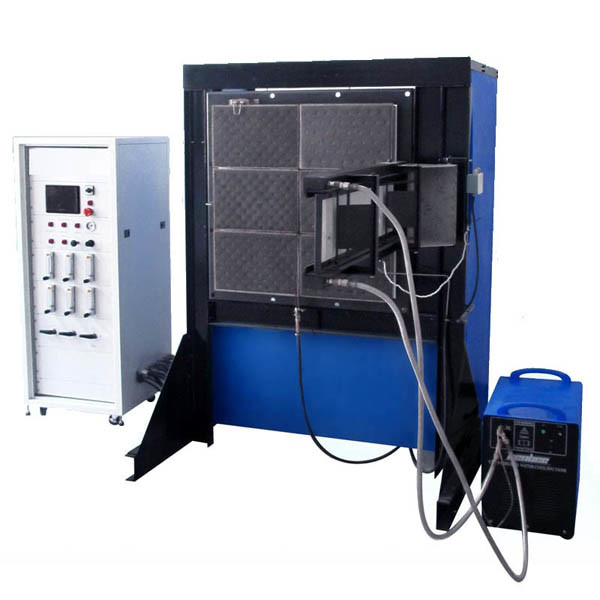

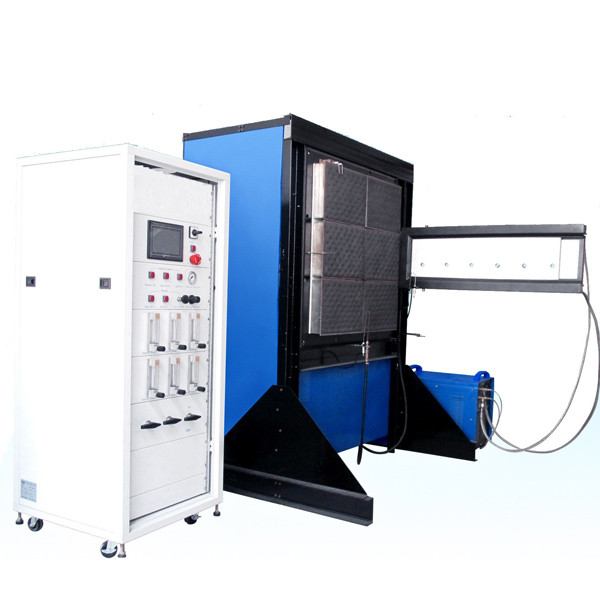

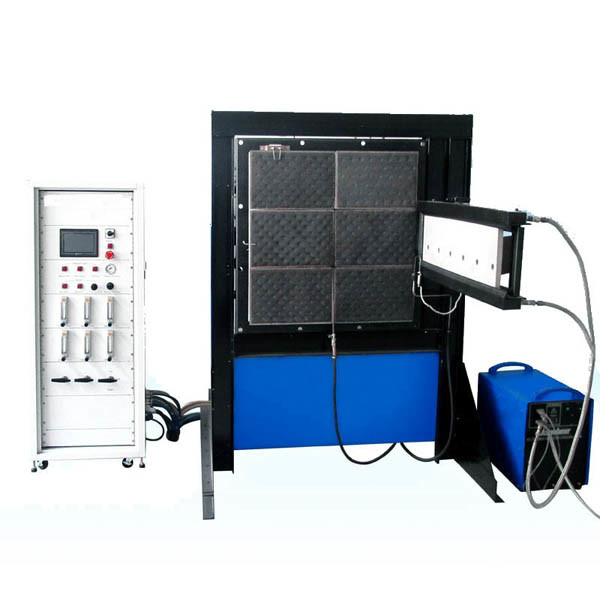

BS 476-7 СуПоверхность Распространение пламениTэфирдля измерения расстояния пламени стены

Введение продукта

Часть 7 стандарта BS 476 определяет метод испытаний для измерения бокового распространения пламени по поверхности образца продукта, ориентированного в вертикальном положении при противоположных условиях потока.и классификационная система, основанная на скорости и степени распространения пламениОн предоставляет данные, подходящие для сравнения характеристик в конечном использовании по существу плоских материалов, композитов или сборок, которые используются в основном в качестве открытых поверхностей стен и потолков.

Параметры продукта

1Площадь лучевой панели составляет 850 мм х 850 мм, а структурная опорная рама укреплена;
2. Установитель для образца находится перпендикулярно панели излучения, а стандартная марка шкалы выше, критический тепловой излучительный поток может быть измерен в соответствии с расстоянием распространения пламени;
3. оборудованное устройством циркуляции с охлаждением водой, держатель образца может охлаждаться водой, чтобы избежать повреждений, вызванных длительной высокой температурой;
4. оснащенное устройством для зажигания небольшого пламени, использующим режим зажигания искрой;
5. панель излучателя оснащена устройством для обнаружения высокой температуры. Если панель излучателя выключена, источник воздуха может быть автоматически отключен;
6. Оснащенный водоохлаждаемым датчиком потока теплового излучения, результаты могут быть прослежены до США NIST;
7. Оснащенная электрической контрольной коробкой, может регулировать поток газа и воздуха, и отображать показатели потока теплового излучения;
8Оснащенные ПЛК и человеко-машинным интерфейсом для отображения информации, необходимой для испытаний.

Особенности и применение

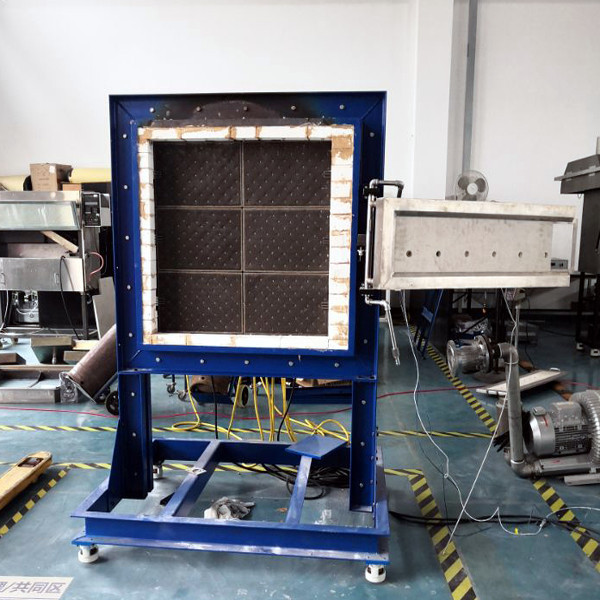

1Данное устройство состоит из радиационной панели, установленной вертикально в окружающую среду и поддерживаемой на раме.
2Радиационная панель загрязнена газовоздушной смесью.
3. радиационная панель имеет квадратный размер 850 мм для пористого огнеупорного типа блока горелки, предназначенного для обеспечения эффективного сгорания смеси воздух-газ-воздух,без возникновения пламени на поверхности панели в эксплуатационных условиях.
4Радиационная панель и ее окружение поддерживаются на раме таким образом, что центр панели находится примерно 1250±100 мм над уровнем пола.
5- держатель образца и устройство пилотного пламени, установленные на одной стороне аппарата.
6Хранилище для образцов состоит из водноохлажденной стальной рамы с водноохлажденными фасадами.Лицевые пластины перекрывают образцы на 20±2 мм на верхних и нижних краях и над вертикальным краем, прилегающим к панели облучения.
7Для зажимания образца на лицевые пластинки устанавливается пружинная застежка.
8Портативное водоснабжение держателя образца обеспечивает максимальную температуру не более 35°C при выходе из держателя образца.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10Высота держателя образца свернута так, чтобы его можно было размахивать горизонтально от поверхности радиационной панели между испытаниями.из испытательного положения в режим ожидания и наоборот.
11Пилотный горелка состоит из стальной трубы.
12Газо- и воздухопроводы к радиационной панели содержат потокометры, регуляторы давления, клапаны управления и устройства безопасности.
13Тепловой потокомер: диапазон: 0 ~ 50 кВт/м2; поверхностная эмиссивность:ɛ=0,95±0.05.
14.Фантастическая калибровочная доска с держателем, калиброванным тепловизометром и монтажем.

Данные о продуктеПоверхностное распространение пламениTэфир

Устройство для испытания распространения пламени на поверхности представляет собой высокоскоростной стальной испытатель задержки пламени серии BS 6853,который подходит для британских стандартов испытаний строительных материалов и высокоскоростных стальных огнеупорных материаловСтандарт BS 476-7. Метод испытания используется для определения бокового расширения поверхности образца и основывается на скорости.BS 476-7 в основном используется для измерения распространения пламени на поверхностях стен и потолков..
Метод испытания заключается в измерении критического потока излучения путем зажигания образца небольшим пламенем, выдерживая постепенное изменение излучительной тепловой энергии.Теплоизлучающая панель измеряет 850 мм х 850 ммПодъемник для пробы охлаждается водой и оснащен перфорированной калибровочной пластиной и датчиком теплового потока излучения для калибровки кривой потока теплового излучения.Испытательный прибор имеет высокие требования к лаборатории, и пользователю необходимо принять дополнительные меры безопасности перед сборкой испытательного прибора.

Стандарт:BS:BS 476-7
Размер: 1220 мм (W) x 550 мм (D) x 1920 мм (H)
Вес: 210 кг

Требования к установке

Электрический: 230 вольт Номинальные 10 ампер
Температура окружающей среды: от 10 до 35 °C
Газоснабжение: пропан и воздушный компрессор
Зал испытаний: 400 м3

Испытатель поверхностного распространения пламени.pdf

Что такое испытание распространения пламени?

Испытания распространения пламенипредназначены для измерения тенденции распространения пламени на подложке и напрямую коррелируют с поверхностным пламенемраспространение в реальном сценарии пожара.
