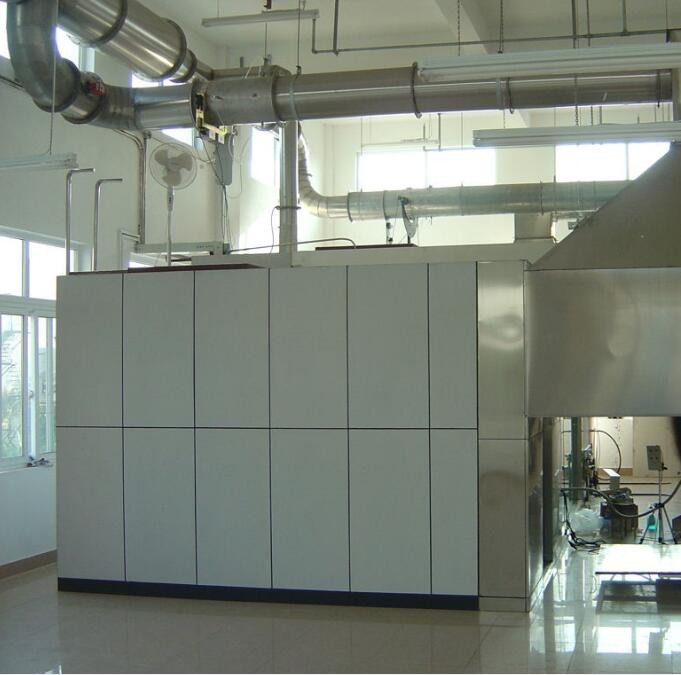

- Система регулировки потока дымовых газов
|
| Индекс |
пункт |
Технические и спецификации |
| 1.1 |
Дымная капсула |
Установлен непосредственно над отверстием испытательной камеры сгорания, на высоте 1,8 ~ 2,0 м над землей, размер дна 2440 * 2440 мм, высота 1000 мм и материал SS304; |
| 1.2 |
Гомомиксер дымовых газов |
Установка и конусообразная капсула для сбора дыма непосредственно выше, размер 900 * 900 * 900 мм, две пластины из нержавеющей стали 900 * 500 установлены внутри,и одна сторона открыта с φ400 открытием для подключения к трубе, материал - SS304 |
| 1.3 |
Выхлопная труба для дыма |
φ - 400 мм, длина 5000 мм, состоит из нескольких секций, соединенных фланцем и герметичной кольцой, устойчивой к высокой температуре, оба конца установлены с устройством выравнивания дымовых газов, материал SS304; |
| 1.4 |
Выхлопный вентилятор |
Центробежный выхлопный вентилятор, внутренний резервуар изготовлен из нержавеющей стали, может выдерживать высокую температуру дымовых газов не менее 300°C, и объем воздуха неуклонно регулируется частотным преобразователем |
| Система выхлопного дыма достаточна для всего дыма, вырабатываемого при испытании сгорания мобильного телефона, и объем выхлопного дыма не менее 8000 м3/ч; |
| 2. Всеобъемлющий раздел измерений |
| 2.1 |
Всеобъемлющий раздел измерений |
Проход трубы из нержавеющей стали длиной 2155 мм и диаметром 400 мм, изготовленный из SS304, оборудован датчиками, такими как давление, температура, световой путь и отбор проб; |
| 2.2 |
Устройство для измерения давления |
Двусторонний зонд из нержавеющей стали установлен в центре трубопровода.и передние и задние камеры подключены к датчику разницы давления через трубу из ПТФЕ для обнаружения разницы давления в трубопроводе; |
| Датчик дифференциального давления устанавливается на скобке комплексной секции измерения, чтобы гарантировать, что показание дифференциального давления имеет короткую задержку и отсутствует потеря,и время отклика T90 менее 3 секунд |
| датчик давления, диапазон от 0 до 2000 Pa, точность ± 5 Pa; |
| 2.3 |
Устройство для измерения температуры |
Принять американскую термопару Omega диаметром 0,5 мм, бронированную термопару изоляции типа K, отвечающую требованиям IEC; |
| Диапазон 0-1000°C, точность 0,1°C |
| 2.4 |
Устройство для измерения оптического пути |
Система оптического затухания представляет собой лампу накаливания, которая устанавливается на общую секцию измерения с гибким соединителем и включает следующие устройства:Лампа представляет собой лампу накаливания и используется при цветовой температуре (2900±100) K. источник питания является стабильным постоянным током, а диапазон колебаний тока находится в пределах ± 0,5% (включая температуру, краткосрочную и долгосрочную стабильность);
Система линз используется для конденсации света в параллельный луч диаметром не менее 20 мм.Светоизлучающее отверстие фотоэлемента должно быть расположено в фокусной точке линзы перед ним, а его диаметр (d) должен зависеть от фокусного расстояния (f) объектива, так что d/f меньше 0.04;
Детектор и импортированный фотодиод кремния, фотодетекторная камера имеет линейную стабильность 0,1%, 10-битный диапазон измерений,спектральное распределение фотодиода кремния соответствует CIE (кривой освещения), и стандартная функция V ((γ) может достигать точности не менее ± 5%;
Время отклика 90% системы оптического затухания не превышает 3 с;
|
| 2.5 |
Устройство сбора проб газа |
Пробирная пробная трубка для отбора проб, изготовленная из SS304, имеет съемную конструкцию, чтобы облегчить удаление карбидов, накопившихся в пробирке, и сократить время задержки системы. |
| 2. Газ и его система управления |
| 3.1 |
Сжигатель |
Специальный T-горелка для сжигания матрасов состоит из основных и боковых горелки. Он установлен на передвижной тележке и оснащен стандартными весами и ногами.Высота T-горелки главы регулируется и материал SS304; |
| 3.2 |
Устройство зажигания |
Принимается метод длительного открытого пламени, возможно удаленное зажигание, безопасное и успешное зажигание не менее 99%; |
| Главные и боковые головки сгорания оснащены длинным открытым устройством для зажигания пламени, а устройство оснащено отдельно трубой газоснабжения,который не влияет на поток головки сгорания и может индивидуально регулироваться через игольный клапан; |
| Оборудованы устройством зажигания искрой для зажигания длительного открытого пламени без ручного зажигания, безопасного и дистанционного управления; |
| 3.3 |
Контроль потока газа на головке сгорания |
Главные и боковые горелки соответственно оснащены счетчиками массового потока для управления потоком пропана; |
| Принять американский Alicat массовый потокомер, средний - пропан, диапазон 0-450mg/s, точность ±(0,8%rdg+0,2%F.S.), время ответа 0,1s; |
| Поток газа контролируется программным обеспечением, а время пламени контролируется автоматически; |
| 3.4 |
Калиброванный песочный горелка |
Калиброванный песочный горелка |
| Оборудована длинным открытым устройством для зажигания пламени и электрическим устройством для зажигания искрой, возможно удаленное зажигание, безопасное и высокий уровень успеха; |
| 3.5 |
Калиброванное регулирование потока газа |
При использовании американского масс-текстометра Alicat средством является пропан, диапазон - 0-7g/s, точность - ±(0,8%rdg+0,2%F.S.), время отклика - 0,1 с, а максимальный калибровочный огонь - 300 кВт; |
| Поток калибровочного газа контролируется программным обеспечением, которое может автоматически управлять ступенчатым калибровочным источником пламени мощностью 75 кВт/160 кВт; |
| 3.6 |
Система управления |
Использовать ПЛК Omron для управления потоком газа, оборудованный устройством отключения газа, безопасным и надежным; |
| Отдельная конфигурация газового управления, безопасная и удобная для эксплуатации и обслуживания; |
- Система обработки дымовых газов
|
| 4.1 |
Фильтрация дымовых газов |
Оборудовано трехступенчатым фильтром, длительное фильтрация пыли в дымовых газах:
Первоклассный ватный фильтр из стеклянного волокна, фильтрующий большие частицы карбидов в дымовых газах, и материал фильтра можно быстро заменить;
Американский фильтр Паркера второго класса, элемент фильтра из PTFE, точность 2 мкм, и элемент фильтра можно быстро удалить и заменить;
Трехступенчатая мембранная фильтрация из ПТФЕ с точностью 0,5 мкм, эффективно отрезающая влагу;
|
| 4.2 |
Холодная ловушка |
Тип компрессионного насоса холодной ловушки, охлаждающая способность 320 КДж/ч, точность регулирования температуры 0,1°С, статическое изменение 0,1K, самозанятие и без обслуживания |
| 4.3 |
Пароузел |
Автоматическое отведение охлаждающей воды, вырабатываемой холодной ловушкой, без обслуживания; |
| 4.4 |
Сушильная колонна |
Используется для сушки остаточного водяного пара в газовом образце, его можно быстро разобрать и заменить средством сушки |
| 4.5 |
Насос для отбора проб |
Немецкий вакуумный насос KNF для отбора проб мощностью 16 л/мин может непрерывно выводить давление отбора проб 50 КПа, с высокой герметичностью, низким уровнем шума и низкой вибрацией |
| 4.6 |
Ротаметр |
Импортированный ротаметр с диапазоном 0-1,5 л/мин, который может стабилизировать выходный поток газа пробы и уменьшить погрешность измерений, вызванную колебаниями поток газа; |
| 3Система анализа концентрации газа |
| 5.1 |
Газоанализатор (Servomex) |
Импортированный анализатор кислорода, парамагнитный анализ концентрации кислорода, диапазон измерений 0-21%, точность 0,01%, время отклика не более 12 секунд, дрейф анализатора и шум не более 100 ppm в течение 30 минут;
Линейное отклонение: ≤ 1% F.S.;
Повторяемость: ≤ 0,5 F.S.
Никаких плавучих осадков: ≤ 1% F.S./7D;
Время запуска: ≤30 мин.
|
| Импортированный анализатор CO/CO2, анализ концентрации CO/CO2 IR типа, диапазон измерения CO: 0-1%, точность 0,01%, CO2: 0-10%, точность 0,01%, время ответа не превышает 12 секунд. |
| 3Система сбора данных |
| 6.1 |
Модуль приобретения |
Используя модуль приобретения Advantech,
Точность сбора концентрации газа составляет 100×10-6;
Точность сбора температуры составляет 0,1°C;
Точность сбора разницы давления составляет 0,1 Pa;
Точность сбора времени составляет 0,1 с;
Другие сигналы составляют 0,1% от полномасштабного выходного значения;
|
| 6.2 |
сбор данных |
Система записывает и хранит следующие данные, по крайней мере, каждые 3 с:
Разница давления двухнаправленного зонда, Pa;
Температура трубы, K;
концентрация кислорода в %;
концентрация СО, %;
концентрация CO2, %;
Массовый поток пропана, мг/с
Время, s
|
| 7Стандартное программное обеспечение |
| Стандартное программное обеспечение включает следующие функции: |
| 7.1 |
Мониторинг состояния системы |
Читать состояние и значение сигнала каждого датчика в системе; |
| 7.2 |
Калибровка датчиков |
Калибровка датчиков на температуру, давление ветра, световой путь, анализ концентрации и т.д. |
| 7.3 |
Калибровка системы |
16CFR1633 Стандартная процедура калибровки этапов системы |
| 7.4 |
Стандартная операционная процедура |
16CFR1633 Стандартная процедура эксплуатации |
| 7.5 |
Обзор доклада |
Отчет о испытаниях доступа к сырым данным и экспорта |
| 7. Другие вспомогательные устройства |
| 7.1 |
Рамочная система испытаний |
Сварка стальным углом 38 мм, размеры 1900*990*115 мм |
| 7.2 |
Устройства для установки местоположения 1 |
Используется для подтверждения вертикального положения матраса и испытательной рамы, материал SS304 |
| 7.3 |
Устройства для установки местоположения 2 |
Используется для подтверждения расстояния между головкой сгорания и матрасом из алюминиевого сплава |
| 7.4 |
Видеомагнитофон |
Видео вступительного экзамена |
| 7.5 |
Шкала тяговой силы |
Используется для подтверждения силы, оказываемой главной головкой сгорания на поверхности матраса |
| 7.6 |
Настольный ПК |
Промышленный компьютер AdvanTech и интегрированный интерфейс сбора данных повышают стабильность работы системы. |
