| Наименование товара |
IPX34- испытательный бокс для испытания на воздействие дождя |
| Модель продукта |
SL-IPX34B-R400 |
|
Обзор оборудования
|
Предыстория применения: разрушение природной воды (дождевой воды, морской воды, воды и т. д.) для продуктов и материалов, что приводит к неоценимым экономическим потерям каждый год. Ущерб в основном вызван коррозией, выцветанием, деформацией, падением прочности, расширением и плесенью. В частности, электротехнические изделия легко воспламеняются из-за короткого замыкания дождя. Поэтому испытание защитной воды для оболочки конкретного продукта или материала является необходимой ключевой процедурой. |
| Общее применение: уличные светильники, бытовая техника, автозапчасти и другие электронные и электротехнические изделия. |
| Функция оборудования: основная функция устройства предназначена для электронных и электрических изделий, ламп и фонарей, электрических шкафов, электрических компонентов, автомобилей, мотоциклов и их компонентов. Физические и другие связанные свойства изделий проверяются под искусственным дождем. После тестирования испытание используется для определения того, соответствуют ли эксплуатационные характеристики изделия требованиям, чтобы облегчить проектирование, улучшение, проверку и инспекцию завода. |
|
Стандарт исполнения
|
Согласно IEC60529:1989 +A1:1999 +A2:2013 <Степени защиты, обеспечиваемые оболочками (код IP)>, <степень защиты оболочки (код IP)>, пункт 14.2.3 14.2.4 и рисунок 4, GB7000.1 <Освещение часть 1: Общие требования и испытания для>9.2.4, 9.2.5 термины и рисунок 9.4 |
|
Точка оборудования
|
а.Для продукта испытание на водонепроницаемость IPX3, IPX4.
б. Корпус изготовлен из высококачественной отечественной стальной пластины, а поверхность покрыта краской. Он красивый и прочный.
c. Внутри коробки и вращающегося стола использованы пластины из нержавеющей стали SUS304#, что гарантирует отсутствие ржавчины при длительном использовании.

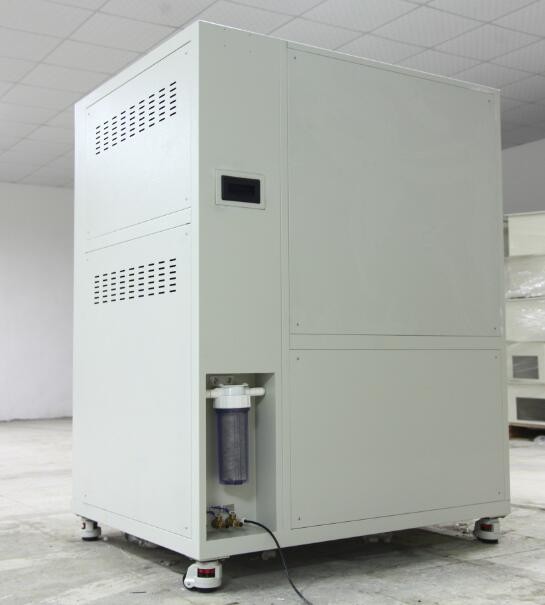

г. Конструкция корпуса: автономный резервуар для воды, циркулирующая вода, плавающий шаровой клапан уровня воды в резервуаре для хранения, автоматическое управление забором воды и обнаружение сигнала тревоги при низком уровне воды, эффективно предотвращающее высыхание и повреждение водяного насоса.

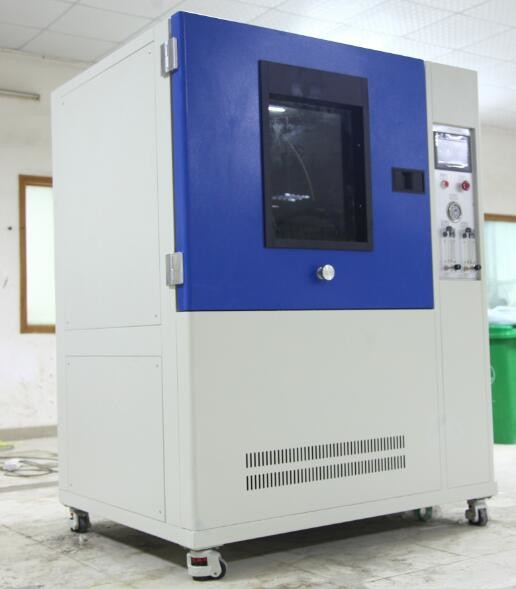

е. На двери имеется прозрачное смотровое окно (материал — закаленное стекло), а в боксе установлена светодиодная лампа для облегчения наблюдения за внутренним испытанием.

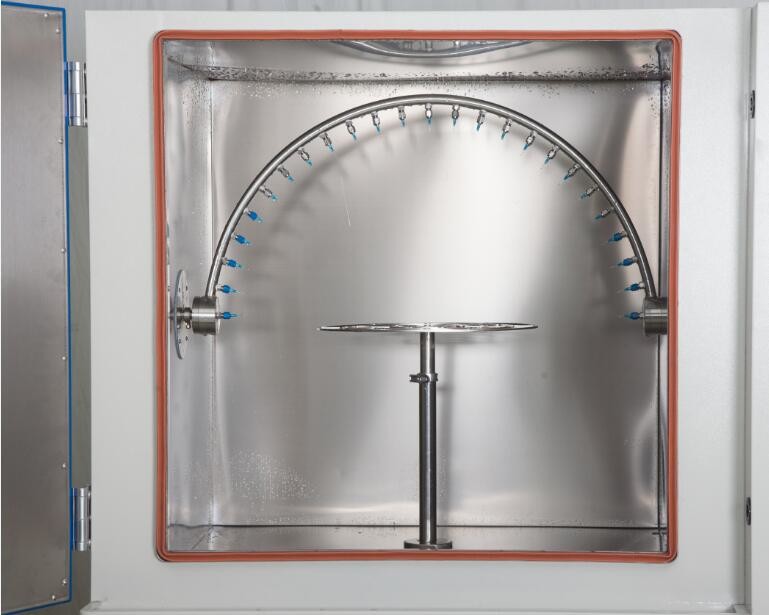

f. Привод качающейся трубы оснащен высококачественным отечественным серводвигателем шагового типа, скорость качающейся трубы точна и регулируется, и нет проблем с асинхронностью (асинхронность: это приведет к отклонению качательного движения и к середине вала поворотного стола, что приведет к повреждению оборудования).
г. Привод поворотного стола: использование отечественного высококачественного шагового двигателя, скорость и угол можно установить на сенсорном экране (регулируется), в стандартном диапазоне точности бесступенчатая регулировка и может автоматически управлять прямым и обратным вращением (положительным и отрицательным: подходит для испытания мощности образца, чтобы предотвратить намотку).
h. Тестовый бокс оснащен розеткой питания образца (AC220,10A), а питание образца может управляться программой. Отключение питания (0-999мин) - 0-999мин (питание) - отключение питания (0-999мин) применяется к образцу.
i. Время теста можно задать на сенсорном экране. Диапазон настройки: 0-999 мин (регулируется)
к. Меры фильтрации: высокоточный фильтр, который может эффективно фильтровать примеси в водопроводной воде, а фильтрующий картридж можно регулярно заменять.

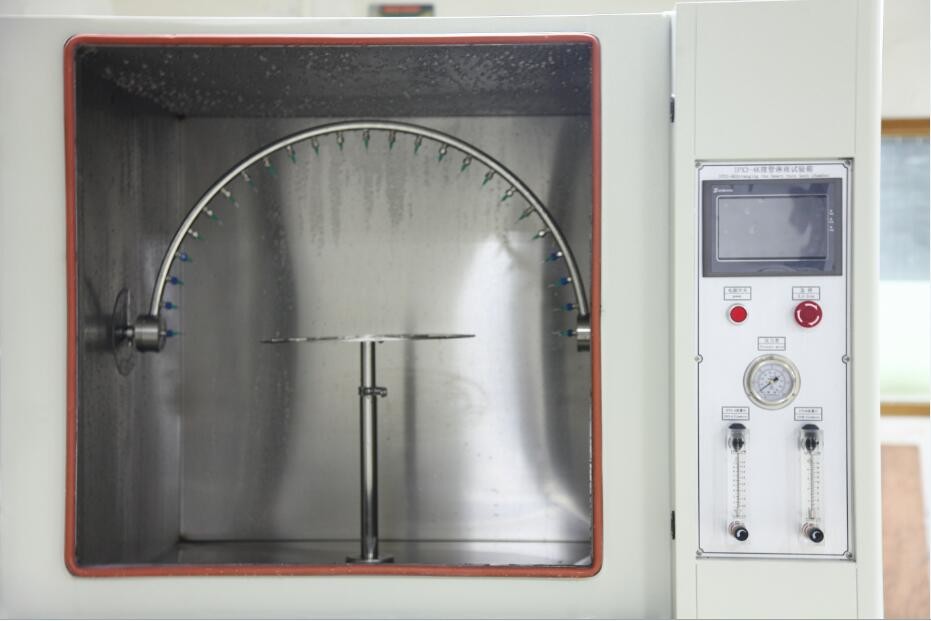

к. Основная система управления оснащена 7-дюймовым сенсорным экраном Weinview от Taiwan + ПЛК Panasonic, используются электрические компоненты от LG, OMRON и других импортных брендов, электромонтажные работы соответствуют требованиям национальных стандартов, имеют разумную компоновку, проводка надежно и четко промаркирована.
l. Функция сенсорного управления: испытание «IPX3 test» проводится в соответствии со стандартными условиями в условиях IPX3;
Испытание «IPX4 test» проводится в соответствии со стандартными условиями в условиях IPX4;
«Пользовательский тест: тест проводился в соответствии с потребностями пользователей, можно было установить время теста, угол падения осадков, скорость качания, скорость вращения поворотного круга трубы изопараметрически.
м. Шасси оснащено встроенным ящиком для запасных частей, а общие запасные части (такие как шестигранная отвертка, сердечник фильтра, игла и т. д.) размещены для облегчения хранения и использования пользователями.
|
|
Технический параметр
|
Конструктивные параметры |
| Размер маятника |
R400мм (можно добавить R200мм) |
| Размер внутренней коробки |
900* 900* 900мм |
| Внешний размер |
1400*1120* 1750мм |
| Размер дыхала |
диаметр 0,4мм |
| Внутренний диаметр качающейся трубы |
15мм |
| Диаметр поворотного стола образца |
400 мм (можно добавить для стола 200) |
| Функциональные параметры |
| Поток |
0-2л/мин |
| Несущая способность поворотного круга |
20кг |
| Диапазон высоты поворотного стола |
350-600мм |
| Скорость вращения поворотного стола |
1-5 об/мин (точная регулировка) |
| Вращение поворотного круга |
Всегда положительный и обратный заменитель |
| Угол наклона трубы |
120º(IPX3),350º(IPX4)или пользовательские настройки |
| Скорость качания качающейся трубы |
240 градусов вперед и назад 4S, 720 градусов вперед и назад 12S (точный контроль) или по индивидуальному заказу |
| Электрические параметры |
| Мощность оборудования |
220в |
| Тестовый образец источника питания |
220в |
| Мощность завода |
1.0кВт |
| Функция защиты безопасности: |
защита от протечек, защита от нехватки воды, защита от короткого замыкания |
|
Основная таблица конфигурации
|
Имя |
Технические характеристики |
количество |
марка/замечание |
| Шасси |
Внутренняя часть коробки 304#, внешняя часть коробки - аэрозольная краска |
1 |
Юэсинь |
| Резервуар для хранения воды |
304# нержавеющая сталь самодельная |
1 |
Юэсинь |
| Проигрыватель |
304# нержавеющая сталь самодельная |
1 |
Юэсинь |
| Труба для качания |
304# нержавеющая сталь самодельная |
1 |
Юэсинь |
| Качающаяся игла |
0,4 мм нержавеющая сталь |
1 |
100 запасных |
| Надфиль Swing |
М5-6 |
1 |
20 запасных |
| Помпа |
Водяной насос из нержавеющей стали |
1 |
Линсяо |
| Расходомер |
Регулировка ремня стеклянной панели |
1 |
Юанда |
| Манометр |
Сейсмостойкая нержавеющая сталь /Y-60BFZ |
1 |
Хунци |
| Механический плавающий шаровой кран |
ND15 |
1 |
|
| Фильтр |
10-дюймовый одноступенчатый очиститель воды |
1 |
Резервный фильтр core1 |
| Сенсорный экран |
7-дюймовый цветной экран |
1 |
Тайвань weinview |
| ПЛК-контроллер |
FR-XO L30R |
1 |
Панасоник |
| Качающийся шаговый двигатель |
|
1 |
Чжичуан |
| Редуктор качающейся трубы |
|
1 |
Дабанг |
| Шаговый двигатель поворотного стола |
57# |
1 |
Цзиемейкан |
| Редуктор поворотного стола |
|
1 |
Дабанг |
| Низковольтное электрическое оборудование |
|
1 |
ЛГ |
| Реле |
|
1 |
ОМРОН |
| Импульсный источник питания |
|
1 |
ОМРОН |
|
Случайный придаток
|
1.Один экземпляр инструкции по эксплуатации;
2. свидетельство о квалификации завода;
3. гарантийный талон на оборудование;
4. фильтрующие картриджи 1;
5. тестовые иглы 100
6. испытательная головка булавки 20
7. трехжильный кабель, 1 (около 3 м)
|
| Условия использования |
Следующие условия гарантируются пользователем и соответствующее подключение выполняется. |
|
Использовать сайт
|
Грунт и дренаж ровные, грунт и стены водонепроницаемы, в полу устроен слив или дренажная канава.
Несущая способность грунта не менее 200 кг/м2
Хорошо проветриваемое место
Отсутствие сильной вибрации вокруг оборудования.
Влияние слабого электромагнитного поля вокруг оборудования
Отсутствие легковоспламеняющихся, взрывоопасных, едких веществ и пыли вокруг оборудования.
Вокруг оборудования имеется достаточно места для использования и обслуживания:
Задняя сторона, левая и правая сторона, верхняя часть оборудования: 800 мм
Передняя часть оборудования: 1200 мм
|
| Состояние окружающей среды |
Температура: 5℃～35℃
Относительная влажность: ≤85%
Давление воздуха: 86кПа～106кПа
|
|
Состояние электропитания
|
Напряжение и частота |
AC220V±10%; 50 Гц±10% Противопожарная линия + нулевая линия + линия защищенного заземления |
| Установленная мощность |
1.0КВт |
| Сопротивление заземления защитного заземляющего провода |
Менее 4 Ом |
|
Выключатель питания
|
1. Потребовать от пользователя установки на месте установки оборудования воздушного выключателя защиты от утечки тока с соответствующей мощностью, а также самостоятельного использования выключателя при эксплуатации оборудования.
2.запретить использование рубильника или розетки
3. Воздушный выключатель защиты от утечки воздуха находится на расстоянии не более 2 метров от оборудования.
|
|
Состояние источника воды
|
1. требует от пользователя установки источника воды для оборудования на месте установки, давление воды должно быть не менее 0,2 МПа, а также установки 4-точечного крана.
2. Расстояние от крана до оборудования не должно превышать 2 метров.
|
