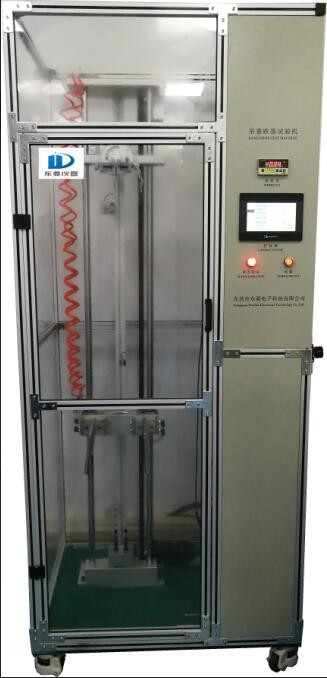

Экраны с сенсорным экраном + ПЛК Лабораторное оборудование для испытаний Ноутбуки Компьютеры для испытаний капель

1Применение продукта

Устройство используется для оценки влияния продукта на производительность продукта, когда оно неожиданно падает во время фактического использования продукта.Подходит для небольших электронных продуктов, таких как мобильные телефоны, ПАД, электронные книги и электронные словари для проверки на падение в определенном направлении или в определенном положении.

2Структура и принцип системы

Описание принципа: система использует сенсорный экран для связи с ПЛК, управляет сервомотором, чтобы привести крепку всасывающей чаши на механизм падения для подъема,и сотрудничает с действием устройства развязки и всасывающей чашки, чтобы реализовать испытание падения. 3 различных направлений всасывающих чашек для удовлетворения потребности пользователя в испытании опускания краев, углов и поверхностей изделия.

3Особенности продукта

3.1 Двухколонное линейное направление подшипника, сервомотор + подъем приводного ремня, может устанавливать высоту испытания произвольно, внешний кодер непосредственно определяет фактическое положение подъема,Позиционирование более точное

3.2 Три разных угла всасывающих чашек для получения многоугольного испытания образцов, функция автоматической индуктивной адсорбции, по две всасывающие чашки под каждым углом,избегание инверсии угла при падении вертикально

3.3 сенсорный экран + высокореактивный ПЛК-контроль, и все электрические элементы управления используют полные наборы импортных продуктов, скорость отклика быстрее, работа более стабильна,и такие данные, как ускорение, можно измерить максимальную скорость посадки и время испытания.

3.4 Полностью закрытая периферийная рама и защищенная дверь с электромагнитным замком обеспечивают более надежную защиту безопасности оператора.

3.5 Выберите вакуумный генератор высокого потока для большего всасывания и испытайте большие образцы.

3.6 Функция быстрой компенсации вакуума для уменьшения адгезии проб и всасывающих стаканов, а также более точная капка.

3.7 Пластина для сброса помещается непосредственно на землю, чтобы избежать других факторов, что делает испытание более реалистичным.

4Основная функция

4.1 Испытание направленного падения

4.2 Испытание свободного падения

4.3 Автоматические и ручные функции

4.4 Функция компенсации высоты отсчета

4.5 Высота падения, скорость окончания и количество испытаний могут быть настроены

4.6 Быстрая компенсация вакуума

4.7 функция измерения данных, автоматическое вычисление ускорения, скорости посадки, времени испытания и т.д.;

4.8 Функция защиты полностью закрытой двери безопасности (дверь безопасности открыта, оборудование не заводится, защищает безопасность оператора)

5. Технические параметры

5.1 Высота падения: она может быть установлена в диапазоне 400-1800 мм, точность смещения составляет ±1 мм, а полное ускорение во время падения: погрешность составляет не более 0,2 г.Образец контролировался, чтобы упасть с высоты 1 м через устройство, и мгновенная скорость при контакте с полом была > 4.2 м/с. Отклонение поверхности падения: ориентация изделия и начальное отклонение не превышают 5° при посадке. Если оно превышает 5°, то это неудачное испытание падения;Уровень успеха контролируемого падения > 99%..

5.2 Угол падения: 0°, 45°, 90°, 2 больших поверхности, 4 стороны, 8 краев и 4 угла прямоугольного образца, который можно сбросить.

5.3 Соответствующие стандарты: Продукт соответствует стандарту IEC68-2-32.

5.4 Спецификации и количество всасывающей чашки: Ф16 мм всасывающая чашка, 6

5.5 Данные испытаний: высота падения, ускорение, конечная скорость, время испытаний, количество испытаний и т.д.

5.6 Масса пробы: максимально допустимая 1000 г.

5.7 Размер поверхности капель: 350*350*50 мм

5.8 Материал поверхности капель: (можно настроить)

Белый гранитный гранит, поверхность отполированная, без очевидных царапин, отверстий и вмятин; толщина 49 ~ 51 мм; плоскость <1 мм. После того, как он будет фиксированно помещен на устройстве для сброса,Стальной шар массой 32 г может свободно падать с высоты 50 см., а высота отскока составляет 30-40 см; высота свободно падает с высоты 100 см, а высота отскока колеблется от 70 до 80 см.

Метод проверки: используйте пылесос и тряпку, чтобы удалить поверхность, а затем дотронуться до поверхности ладонью, чтобы визуально почувствовать, есть ли выпуклость; если вы можете почувствовать шипы интуитивно,поверхность не квалифицирована.

Деревянная доска: деревянная доска высокой плотности толщиной 3 см. Качественный стальной шар весом 130 г падает с высоты 50 см, высота отскока 10-15 см; высота падает с 70 см, а высота отскока 15-20 см.

5.9 Грубость поверхности капель: значения грубости мраморной и цементной досок составляют 0,59μm и 1,29μm соответственно (отчетные данные).

6.Требования к рабочей среде и среде хранения

6.1 Рабочая температура и влажность: температура 18 °C ~ 30 °C, влажность 40% ~ 60% (неконденсирующая)

6.2 Температура и влажность хранения: температура -10 °C ~ 60 °C, влажность 40% ~ 60% (неконденсирующаяся)
