| Наименование продукта |

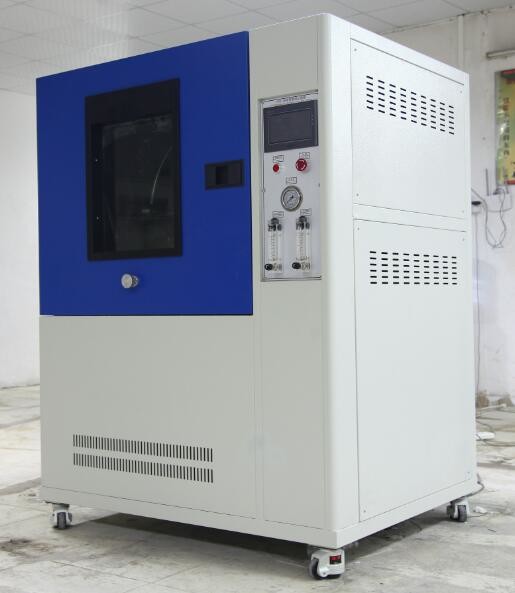

IPX34 - коробка для испытаний на раскачивающийся дождь |
| Модель продукта |
SL-IPX34B-R400 |
|
Обзор оборудования
|
Применение: разрушение природных вод (дождевая вода, морская вода, вода и т.д.) для продуктов и материалов, что приводит к неоценимым экономическим потерям каждый год.Ущерб в основном вызван коррозией.Особенно электрические изделия легко вызывают огонь из-за короткого замыкания дождя.испытание защитной воды для оболочки конкретного продукта или материала является необходимой ключевой процедурой. |
| Общие применения: наружные лампы, бытовые приборы, автозапчасти и другие электронные и электрические изделия. |
| Функция оборудования: основная функция устройства - для электронных и электрических изделий, ламп и фонарей, электрических шкафов, электрических компонентов, автомобилей,Мотоциклы и их компоненты. Физические и другие связанные с ними свойства продуктов испытываются под симулируемым дождем. После испытания испытание используется для определения соответствия производительности продукта требованиям,чтобы облегчить проектирование, улучшения, проверки и инспекции завода. |
|
Стандарт исполнения
|
Согласно IEC60529:1989 +A1:1999 +A2:2013,- Четырнадцать.2.3 14.2.4 и рисунок 4, GB7000.19.2.4, 9.2.5 и фигура 9.4 |
|
Точка оборудования
|
a. для испытания на водонепроницаемость продукции IPX3, IPX4.

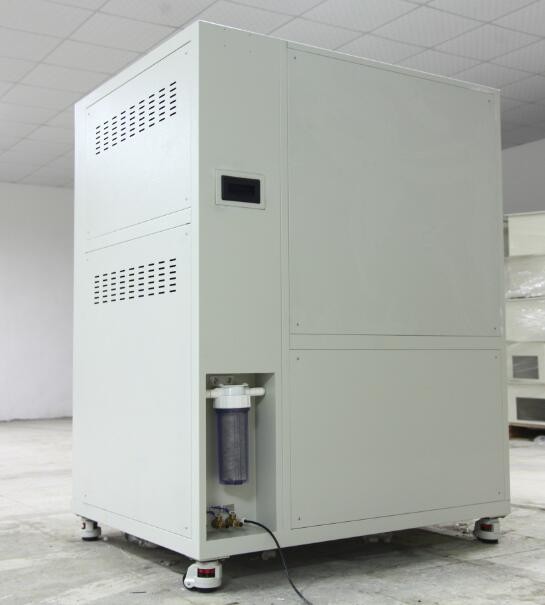

b. Оболочка изготовлена из отечественной высококачественной стальной плиты и поверхность распылена краской.

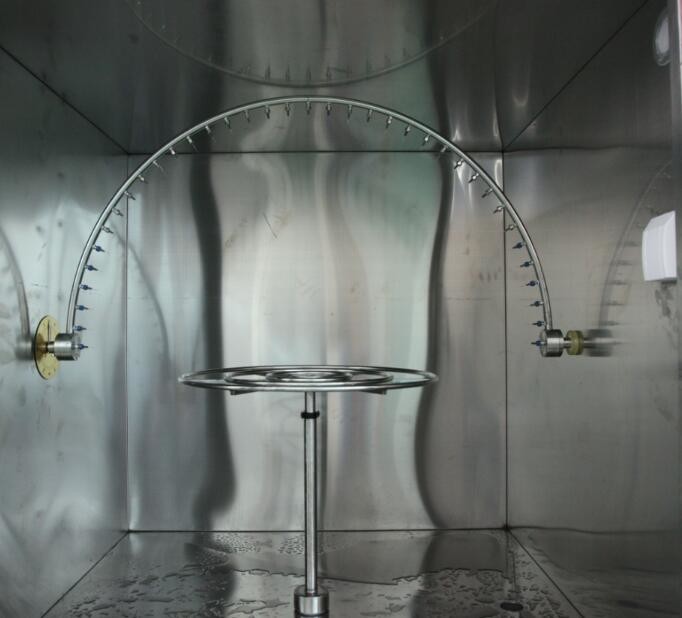

в. Внутри коробки и в круговой столе используется вся пластина из нержавеющей стали SUS304#, чтобы гарантировать, что длительное использование не будет ржаветь.
d. Структура коробки: самостоятельный резервуар с водой, циркулирующая вода, плавучий шаровой клапан уровня воды в резервуаре для хранения, автоматический контроль водозабора и обнаружение тревоги при низком уровне воды;эффективно предотвращает высыхание и повреждение насоса для воды.

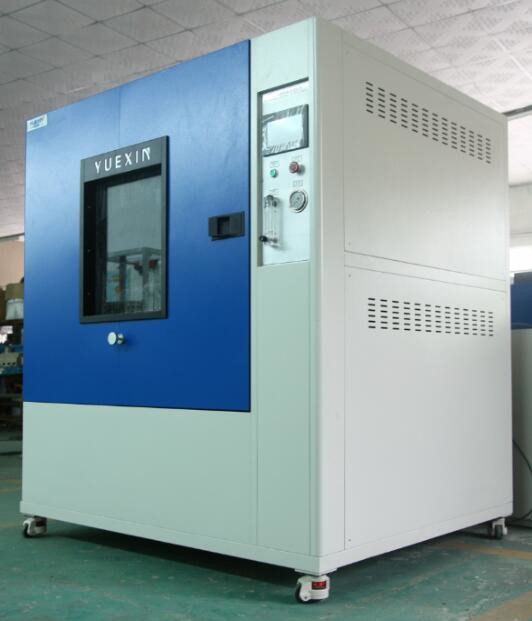

На двери расположено прозрачное окно наблюдения (из отвержденного стекла), а в коробке установлена светодиодная лампа для облегчения наблюдения за внутренним испытанием.

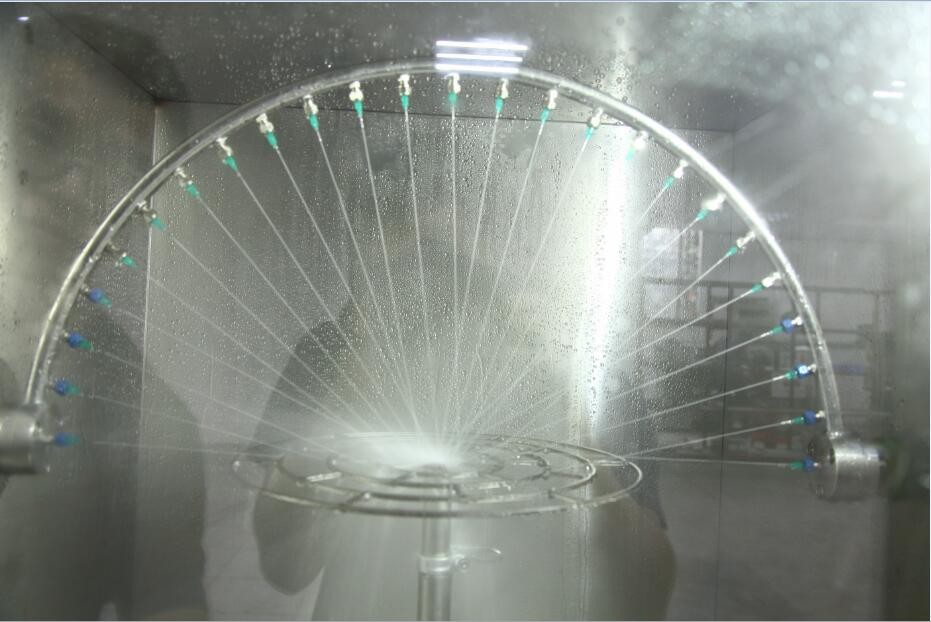

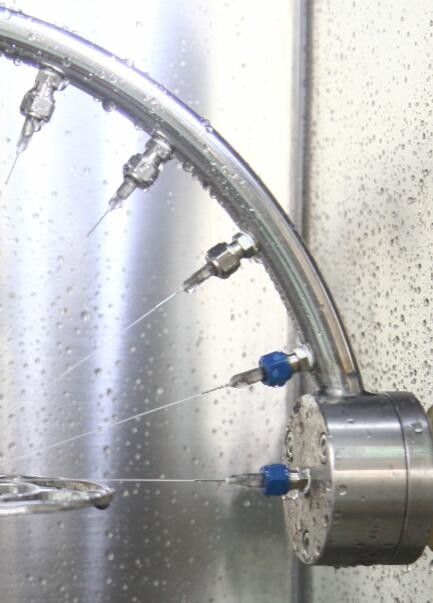

f. Движение катушки-гиганта использует высококачественный сервостепенный двигатель, скорость катушки-гиганта точна и регулируется, и нет проблем с выходом из шага (выход из шага:Это вызовет отклонение движения качания., и в середине вала поворотного устройства, вызывая повреждение оборудования)

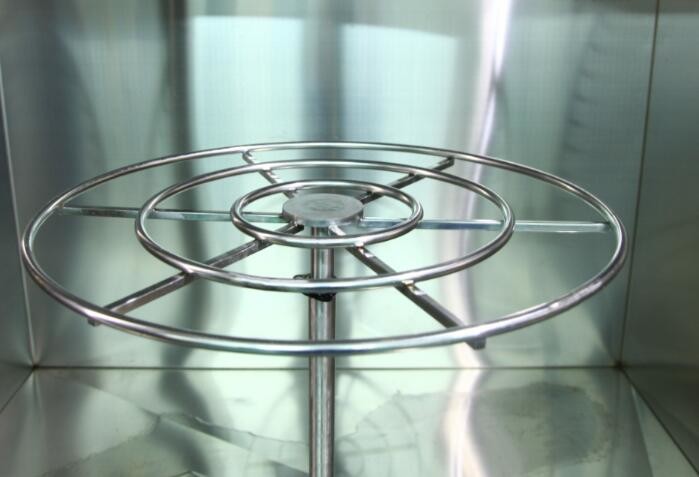

g. Привод с вращающейся панелью: использование домашнего высококачественного шагового двигателя, скорость и угол могут быть настроены на сенсорном экране (регулируемый),в стандартном диапазоне точности бесступенчатый регулируемый и может автоматически контролировать вращение вперед и назад (положительный и отрицательный: подходит для испытания мощности образца для предотвращения обмотки).
h. Испытательная коробка оборудована выходом питания для образца (AC220,10A), и питание для образца может контролироваться с помощью программы.На пробу применяется отключение питания (0-999 мин) - 0-999 мин (мощность) - отказ от питания (0-999 мин)..
i. Время испытания может устанавливаться на сенсорном экране.
j. Меры фильтрации: высокоточный фильтр, который может эффективно фильтровать примеси в водопроводной воде, и фильтрующий картридж можно регулярно заменять.
k. Основная система управления использует Taiwan weinview 7 Inch Touch Screen + Panasonic PLC, используются электрические компоненты, такие как LG, OMRON и другие импортные бренды,проводка судов отвечает требованиям национальных стандартов, с разумной планировкой, проводкой, прочно и четко обозначенной.
l. Функция сенсорного управления: испытание "испытание IPX3" проводится в соответствии со стандартными условиями в условиях IPX3;
испытание "испытание IPX4" проводится в соответствии со стандартными условиями в условиях IPX4;
"настраиваемый тест: тест был проведен в соответствии с потребностями пользователей, вы можете установить время испытания, угол дождя, скорость вращения, скорость трубной поворотника изопараметрическая.
m. Шасси установлено с встроенной коробкой запасных частей и общими запасными частями (такими как шестиугольная отвертка, сердцевину фильтра,и т. д.) помещаются для облегчения хранения и использования пользователями..
|
|
Технический параметр
|
Структурные параметры |
| Размер маятника |
R400mm (можно добавить R200mm) |
| Размер внутренней коробки |
900* 900* 900 мм |
| Внешний размер |
1400*1120*1750 мм |
| Размер дыры |
диаметр 0,4 мм |
| Внутренний диаметр качающейся трубы |
15 мм |
| Диаметр выборки проигрывателя |
400 мм (можно добавить для таблицы 200) |
| функциональные параметры |
| Поток |
0-2 л/мин |
| Погрузочный режим поворотного диска |
20 кг |
| Диапазон высоты поворотника |
350-600 мм |
| Скорость вращения проигрывателя |
1-5 р/мин (точно регулируемый) |
| Поворачивание проигрывателя |
Всегда положительное и обратное заменяют |
| Угол колебания трубы |
120o ((IPX3), 350o ((IPX4) или настройки по заказу |
| Скорость вращения вращающейся трубы |
240 градусов назад и вперед 4S, 720 градусов назад и вперед 12S (точное управление) или на заказ |
| Электрические параметры |
| Мощность оборудования |
220 В |
| Силовое питание для пробы |
220 В |
| Мощность завода |
1.0kw |
| Функция защиты безопасности: |
защита от утечек, защита от нехватки воды, защита от короткого замыкания |
|
Основная таблица конфигурации
|
Имя |
Спецификации |
количество |
бренд / замечание |
| Шасси |
Внутренняя коробка 304#, наружная коробка распылительной краски |
1 |
Юэксин |
| Резервуар для воды |
304# из нержавеющей стали |
1 |
Юэксин |
| Стрельбище |
304# из нержавеющей стали |
1 |
Юэксин |
| Свинговая труба |
304# из нержавеющей стали |
1 |
Юэксин |
| Свинговая игла |
0.4 мм нержавеющей стали |
1 |
100 запасных |
| Файл с качающейся иглой |
М5-6 |
1 |
20 запасных |
| Водяной насос |
Водяной насос из нержавеющей стали |
1 |
Лингсиао |
| Потокомер |
Настройка ремня стеклянной панели |
1 |
Юанда |
| Измеритель давления |
Сейсмическая нержавеющая сталь /Y-60BFZ |
1 |
Хунчжи |
| Механический плавучий шаровой клапан |
ND15 |
1 |
|
| Фильтр |
10-дюймовый одноступенчатый очиститель воды |
1 |
Ядро резервного фильтра1 |
| Сенсорный экран |
7-дюймовый цветный экран |
1 |
Тайвань |
| Контроллер ПЛК |
FR-XO L30R |
1 |
Panasonic |
| Колебательный шаговый мотор |
|
1 |
Цзичуань |
| Редуктор колебательной трубы |
|
1 |
Дабанг |
| Сдвижной двигатель |
57# |
1 |
Джимейканг |
| Редуктор поворотного стола |
|
1 |
Дабанг |
| Электрические приборы низкого напряжения |
|
1 |
ЛГ |
| Реле |
|
1 |
ОМРОН |
| Электрическое питание для переключения режима |
|
1 |
ОМРОН |
|
Случайная приставка
|
1.Один экземпляр инструкции по эксплуатации;
2. сертификат квалификации завода;
3. гарантийная карта оборудования;
4. фильтрующие патроны 1;
5. испытательные иглы 100
6. испытательная головка 20
7. тройной кабель, 1 (около 3M)
|
| Условия использования |
Пользователь гарантирует следующие условия и соответствующее соединение завершено. |
|
Использовать сайт
|
Почва и дренаж гладкие, земля и стена водонепроницаемы, а дренажный канал или канавка установлены.
Не менее 200 кг/м2 грузоподъемности
Хорошо проветриваемый участок
Нет сильных вибраций вокруг оборудования
Влияние отсутствия сильного электромагнитного поля вокруг оборудования
Никаких горючих, взрывоопасных, коррозионных веществ и пыли вокруг оборудования
Вокруг оборудования должно быть соответствующее пространство для использования и обслуживания:
Задняя, левая и правая стороны, верхняя часть оборудования: 800 мм
Передняя сторона оборудования: 1200 мм
|
| Состояние окружающей среды |
Температура: 5°C-35°C
Относительная влажность: ≤ 85%
Давление воздуха: 86 кПа ≈ 106 кПа
|
|
Состояние питания
|
Напряжение и частота |
AC220V±10%; 50Hz±10% Огневая линия + нулевая линия + защищенная наземная линия |
| Установленная мощность |
1.0КВт |
| Сопротивление заземлению защитного заземления |
менее 4Ω |
|
Силовой переключатель
|
1. Require the user to install the electric leakage protection air switch on the installation site for the equipment with the corresponding capacity and the switch must be used independently for the use of the equipment.
2.запретить использование переключателя или розетки ножа
3. воздушный переключатель защиты от утечки воздуха находится не более чем в 2 метрах от оборудования
|
|
Состояние источника воды
|
1. требует, чтобы пользователь установил источник воды для оборудования на месте установки, давление воды не менее 0,2 МПа и установку 4-точечного крана.
2Положение крана не более чем в 2 метрах от оборудования
|
