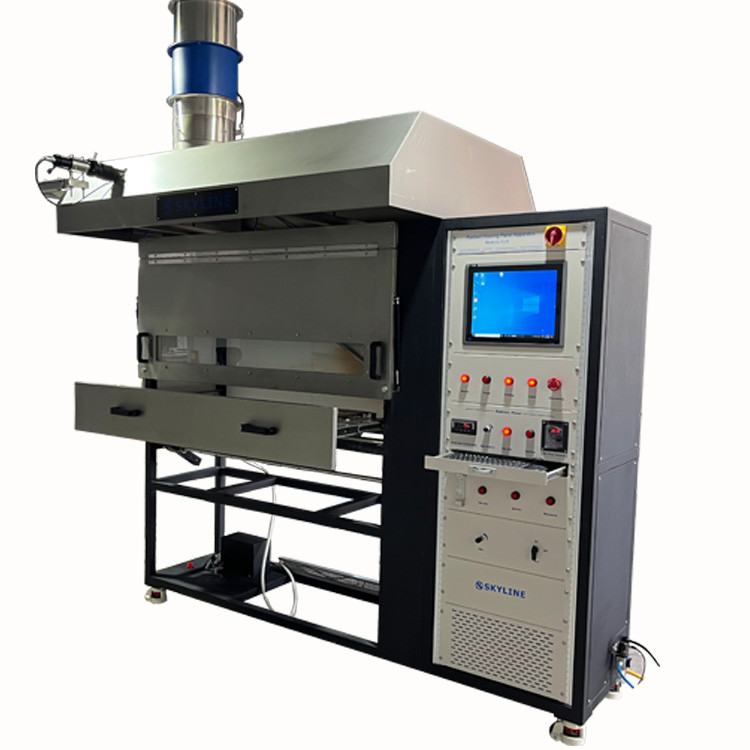

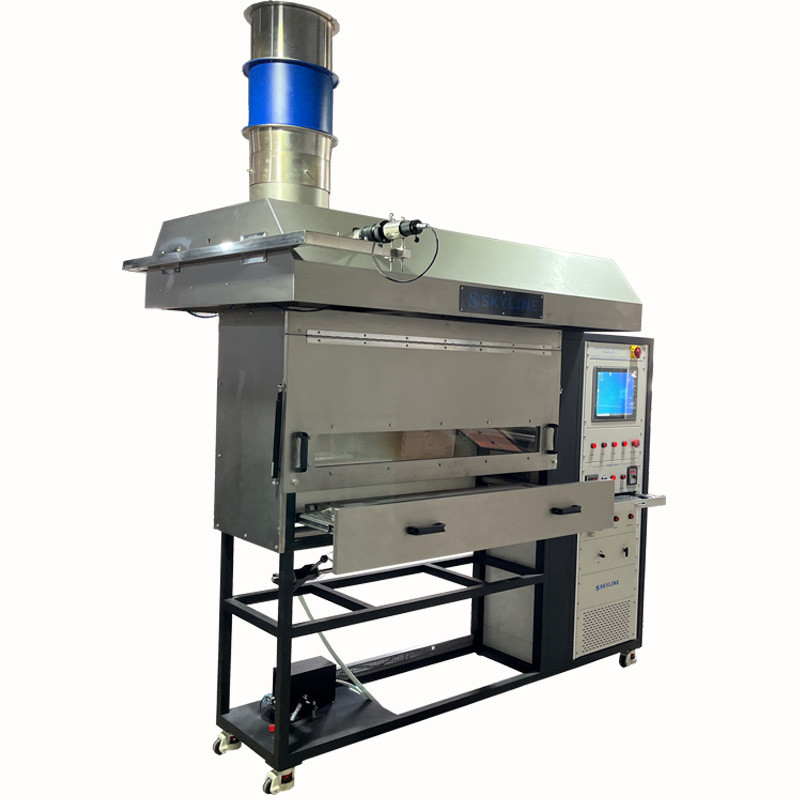

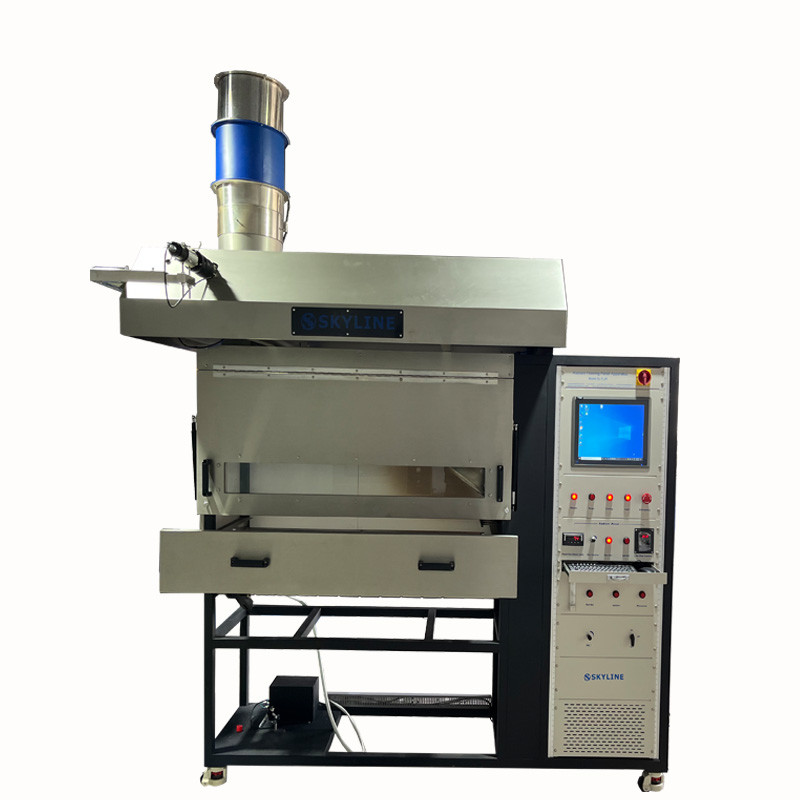

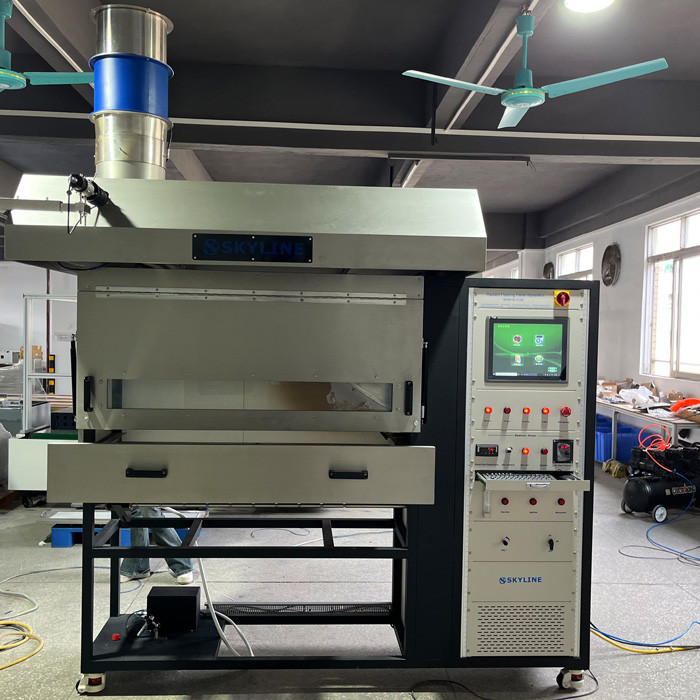

Измеритель воспламеняемости строительных материалов
Применение
Критический радиационный поток - это основные параметры пожароопасности для напольных материалов,отражает способность к сжиганию и распространению образца напольного материала в условиях наружного теплового излученияЭто важный индекс классификации сгорания для строительной продукции.
Согласно требованиям ISO 9239-1,2 и GB/T 11785-2005, анализатор излучения напольных материалов по стандарту ISO 9239-1 с хорошей ценой измеряет критический излучение подочных покрытий для сгорания,через радиационную среду испытательной камерыОн также может быть использован для измерения критического излучения целлюлозного изоляционного пола.
Особенности
1Вдувник для подачи газа из лучевой пластины может подавать газ непрерывно, в то время как воздушный компрессор подает газ непрерывно.
2Тепловой потокомер, портативная система охлаждения воды без водоснабжения.
3Вентиляционный капот из нержавеющей стали на верхней части камеры.
4Внутренняя камера из теплостойкой и коррозионностойкой алюминиевой силикатной пластины.
5Теплоустойчивая медовая керамическая пластина 300 мм х 450 мм, наклон 30 градусов.
6Пористый T-образный горелка с системой автоматического зажигания зажигает образец с системой автоматического толкания.
7. панель управления газом. игольный клапан контролирует высоту пламени горелки, MFC контролирует поток газа и цифровой дисплей.
8Инвертор управляет выходом вентилятора, вентруры контролируют соотношение воздуха и газа, и пламя стабильное и точное.
9. пористый калибровочный прибор: регулируйте мощность лучевой пластины, поворачивая вверх, влево или направо.
10. инфракрасный радиометр показывает температуру лучевой пластины.
11Опциональная система испытания плотности дыма.
12. Оптическая система 2900 ± 100 К световой передовой оптический приемник сигнала.
13. интегрированный дизайн с 19" ПК программного обеспечения Lab View.
14Комин с термопарой и внутренней камерой с термопарой, управляемой программным обеспечением.
Стандарты
Испытание реакции напольного материала на огонь по стандарту ISO 9239-1, часть 1, измеряет эффективность сгорания напольного материала при излучении тепла.
ISO 9239-2 Испытание реакции на огонь напольного материала, часть 2, измеряет горизонтальное распространение пламени, подвергаемое воздействию теплового потока 25 кВт/м2.
ASTM E 648 Стандартный метод испытаний для системы покрытия полов CHF с источником тепловой энергии.
ASTM E 970 Стандартный метод испытания для напольного материала CHF изолирующей изоляции потолочного пола с использованием источника тепловой энергии.
NFPA 253 Стандартный метод испытаний для CHF системы напольного покрытия с источником тепловой энергии.
DIN 4102
Спецификация
| Камера для измерений |
2220 ((W) × 1500 ((D) × 2650 ((H) мм |
| Контрольная камера |
600 ((W) × 600 ((D) × 1600 ((H) мм |
| Камера управления газом |
600 ((W) × 600 ((D) × 1000 ((H) мм |
| Сила |
Обменное давление 220 В, 50/60 Гц, 25 А |
| Вес |
220 кг |
| Пропан для подачи воздуха |
95% |
Отчет об испытаниях
| Доклад |
| Агентство по испытаниям |
|
| Стандартный |
|
| Оператор |
|
Дата испытания |
|
| Температура окружающей среды |
|
Влажность окружающей среды |
|
| Срок поставки оборудования |
|
| Наименование продукта |
|
Серийный номер образца |
|
| Спецификация модели |
|
| Размер выборки |
|
Код устройства |
|
| Плотность материала (г/м2) |
|
Время испытания |
|
| Баланс отладки |
|
| Результаты испытаний: |
| Расстояние (мм) |
Время передней стороны пламени (s) |
Расстояние ((мм) |
Время передней стороны пламени (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| Передний конец пламени достигает самого длинного расстояния (см) |
|
Критический радиационный поток ((kW/m)2) |
|
| Общее значение дыма ((% мин) |
|
Максимальная скорость поглощения ((%) |
|
| 10 мин. расстояние доступа к переднему концу пламени ((мм) |
|
Критическое значение радиационной теплоты 10 мин ((kW/m)2) |
|
| Расстояние доступа к переднему концу пламени 20 мин ((мм) |
|
Критическое значение радиационной теплоты 20 мин ((kW/m)2) |
|
| Расстояние доступа к переднему концу пламени 30 мин ((мм) |
|
Критическое значение радиационной теплоты 30 мин ((kW/m)2) |
|
| Время зажигания |
|
Время тушения пламени (s) |
|
| Феномен, наблюдаемый во время испытания: |
|
Устройство для испытания воспламеняемости критического радиационного потока...
