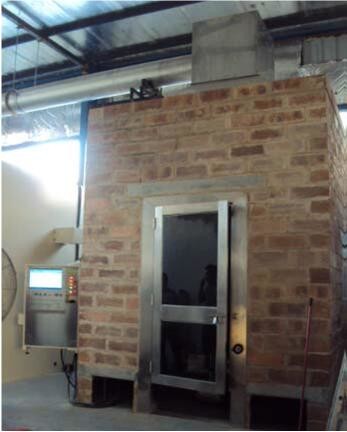

UL 1685 Устройство для испытаний на огневой реакции с управлением ПЛС

PLC Control Bunched Cable Vertical Inflammability Tester с UL 1685 (Стандартный тест на воспламеняемость вертикальных кабелей)

Стандарты

Устройство для испытания вертикального распространения пламени на кабелях с группировкой разработано в соответствии с соответствующими положениями стандарта UL1685, GB18380.3 о требованиях к испытаниям на сжигание проводов и кабелей.И соответствовать IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ класс D).

Заявления
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions, является необходимым оборудованием для испытания сгорания кабелей питания, кабелей управления и волоконно-оптических кабелей.Кроме того, если испытуемый горит на 20 градусов,может быть достигнуто с помощью испытательных стандартов IEEE 383 (IEEE 1202).Этот тестер может быть оснащен устройством для установки порта выпуска тепла, с помощью которого газовый анализатор может измерять значения тепловой мощности, такие как HRR (скорость выпуска тепла),SPR (скорость образования дыма) и т.д..

Опыт пользователя
1, Этот тестер разработан с высоким уровнем интеллекта и простым в эксплуатации;
2, с профессиональным промышленным дизайном, красивым внешним видом и разумной планировкой;
3, Это оборудование является точностью, безопасностью и стабильностью;
4, с микрокомпьютерной системой управления, интеллектуальным процессом тестирования, нет необходимости вручную проводить время.
5Противокоррозионный испытательный шкаф из нержавеющей стали;

Основные особенности

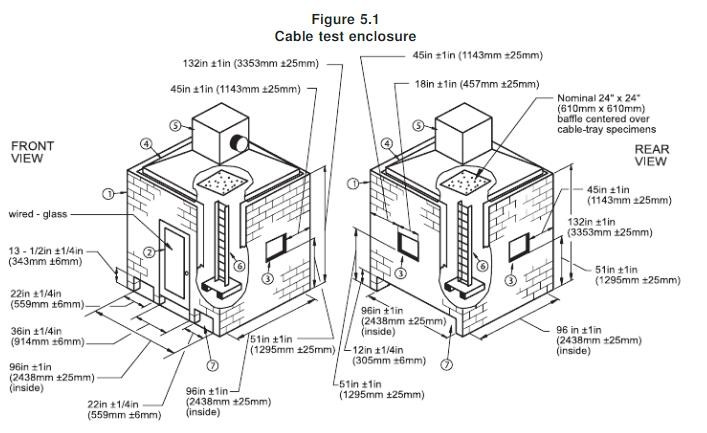

1, Размеры испытательной коробки из нержавеющей стали составляют 1000±100 ((W) x 2000±100 ((D) x 4000±100 ((H) мм. Внутренняя поверхность корпуса выше земли, а задняя сторона покрыта изоляционным материалом;
2, оборудованная лестницей из нержавеющей стали в соответствии с требованиями GB/T18380.31;
3, 2 запасных носителя проб;
4Лестницы изготовлены из нержавеющей стали, устойчивы к коррозии и легко очищаются.
5В нижней части шкафа находится воздушный вход, размер которого составляет 800±20(W) × 400±10(D), в положении 150+10 мм в передней части шкафа.
6Внутри испытательной коробки установлены термопары типа K диаметром 2 мм;
7, Поток воздуха внутри печи сгорания может быть стабильно контролирован при (5000 ± 500) л/мин.

Системы сгорания
1, Горелка: Пропановый горелка типа ремня размером 257 мм × 4,5 мм, и открытие в общей сложности 242 отверстия, которые расположены в 3 ряда по 81,80,81, диаметр отверстия

1.35 мм, расстояние между отверстиями 3,2 мм;
2, оборудованный высокоточным шаровым клапаном для управления отключением газа;
3, два притокомера: притокомер воздуха и притокомер газа и клапан управления;
4, Передняя часть испытателя сгорания оснащена трубкой для отключения пламени, чтобы предотвратить закаливание пропанного газа, тем самым обеспечивая максимальную безопасность образца.
5Угол сгорания: горизонтальный; устройство автоматического зажигания; (20 градусов регулируемое необязательно).
6, горелка может автоматически компенсировать процесс компенсации газа и воздуха с помощью компьютерной программы, в то время как многие традиционные системы пренебрегли этим влиянием.

Системы управления
1, ПЛК с большой сенсорной системой управления;
2, Этот тестер может автоматическое зажигание и автоматическое время, диапазон времени 999min и точность 1s;
3, Экспериментальные данные хранятся автоматически, бесплатный запрос;
4, с функцией напоминания о времени на 40 минут и 1 час;
5Установки для образцов поднимаются электрокраном.

Параметры аппарата
1, Размер испытательной коробки составляет 1000±100(W) x 2000±100(D) x 4000±100(H) мм;
2, Точность анемометра - 0,1 м / с;
3, диапазон анемометра источника воздуха составляет 8000 л/мин; выходной ветер (5000 ± 500) л/мин может регулироваться;
4, Газ: 95% чистоты технического пропана (заказчик);
5Контроль потока газа: менее 100 кПа при температуре 20 oC;
6Поставка газа для сгорания: пропан (или СПГ).
