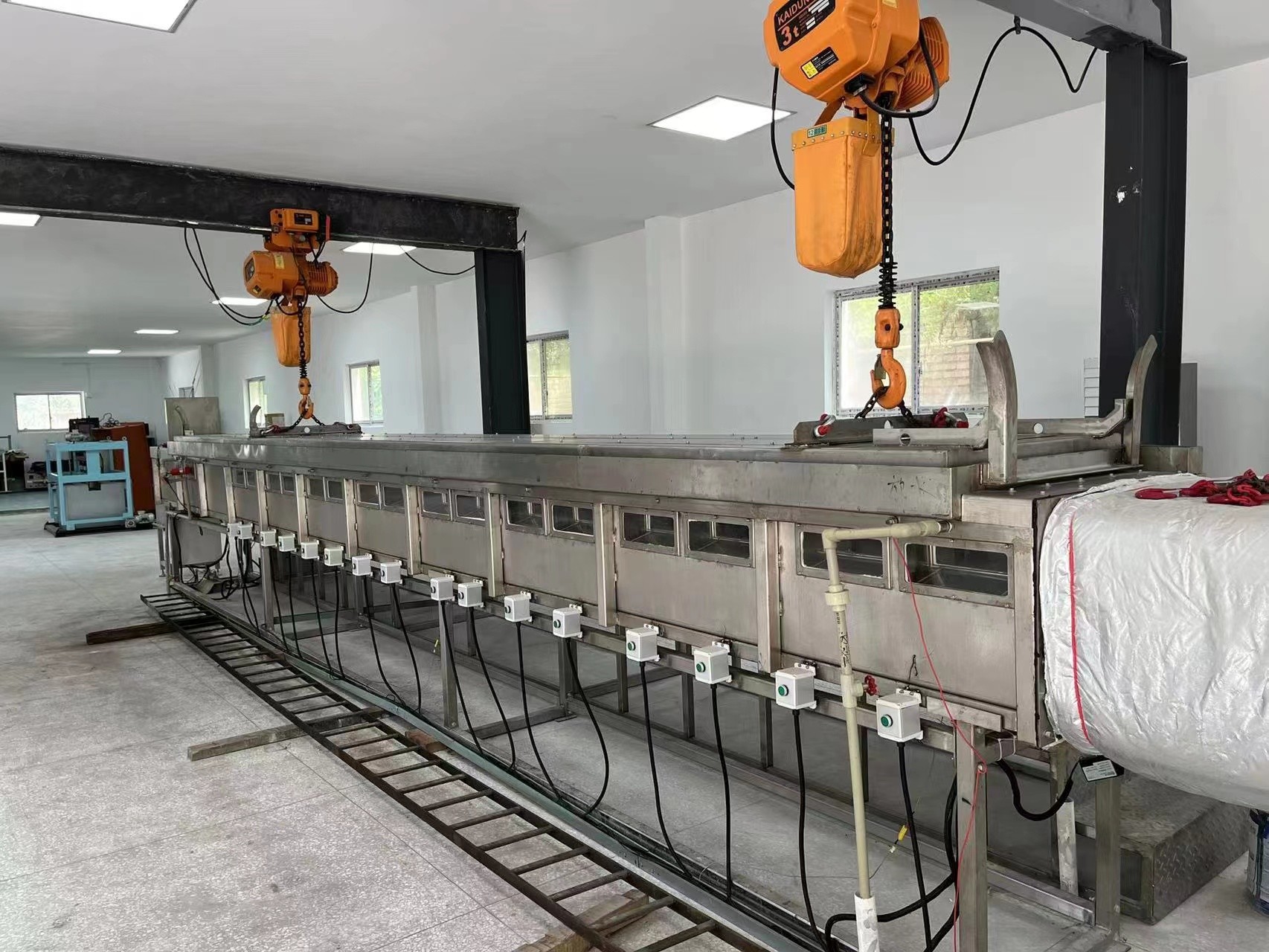

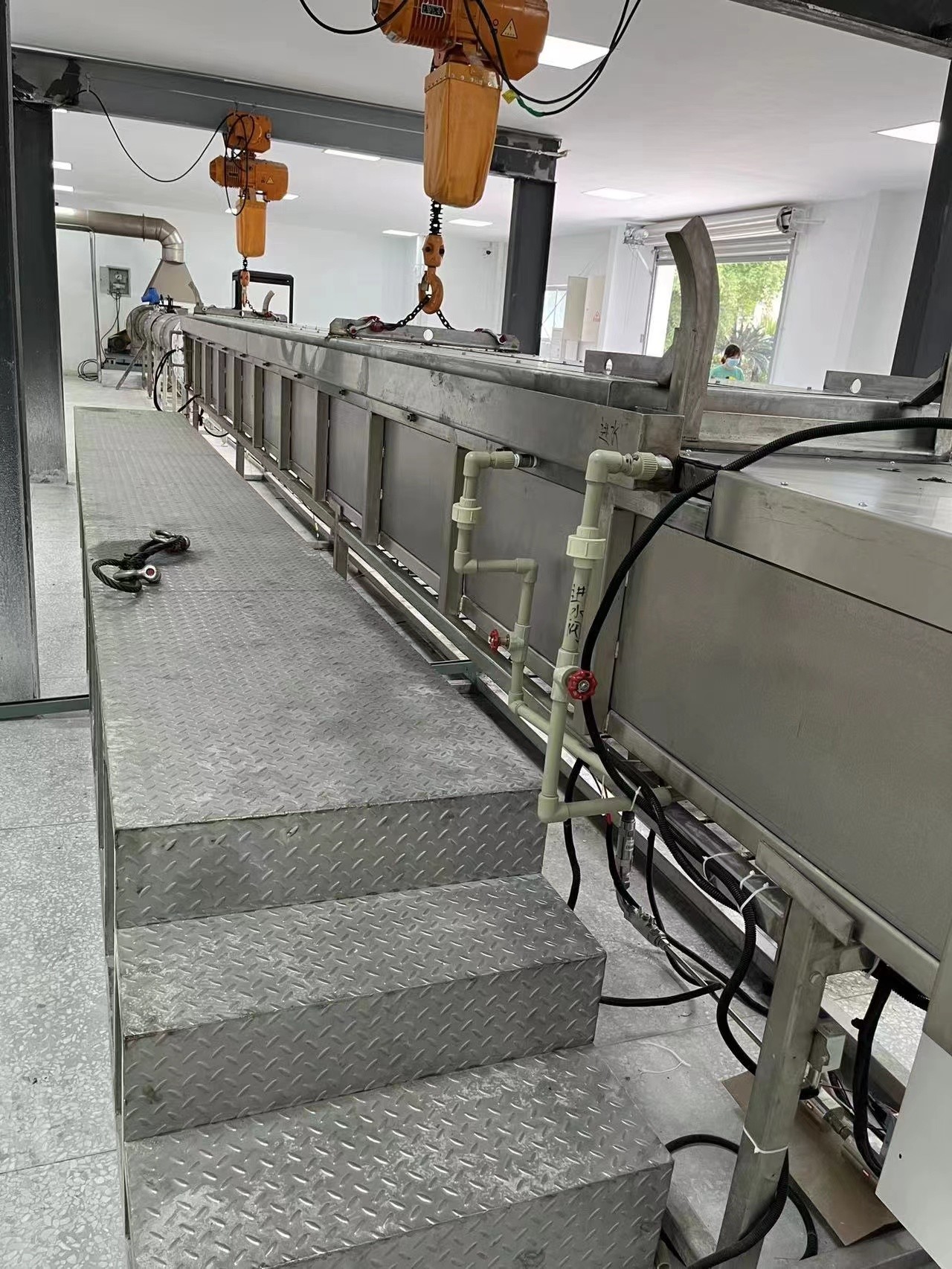

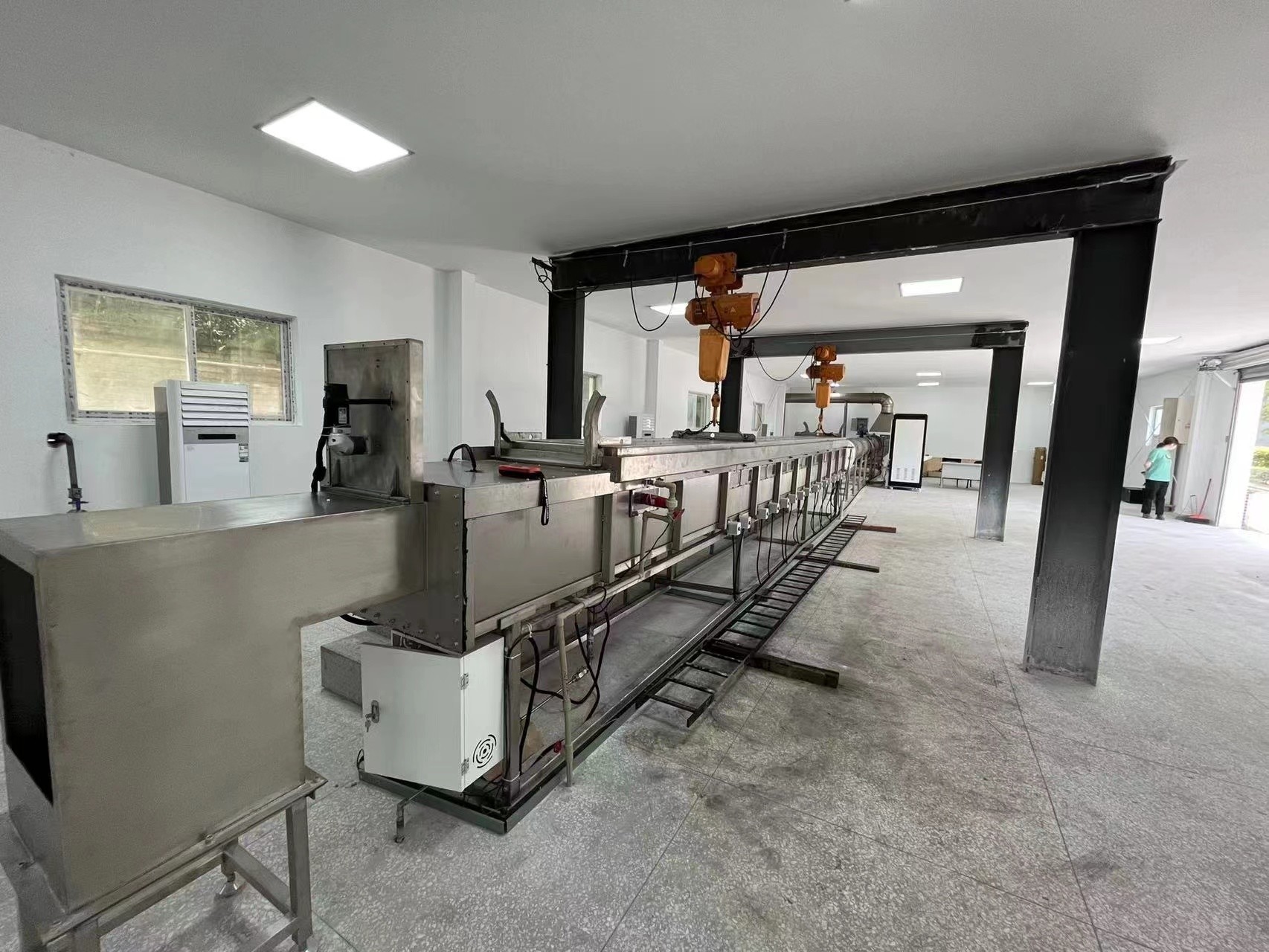

Камера печи тоннеля ASTM E84 Steiner для поверхностного горения строительных материалов

ASTM E84 Штайнерская туннельная камера печи для поверхностного сжигания Характеристики строительных материалов

Конструкция, ссылаясь на нижеприведенные стандарты

ASTM E84: Стандартный метод испытания характеристик поверхностного сгорания строительных материалов.

Предложение по проектированию камеры печи тоннеля Штайнера

2.1 Резюме

Это техническое решение дляШтайнерская туннельная камера печи основывается на интеграции приборов и электричества и использует передовую многофункциональную систему управления OMRON для объединения последовательности зажигания, безопасности сгорания, электрического блокирования,автоматическое регулирование температуры, ручная регулировка, мониторинг сигнализации и сбор данных / связь в одном.Система управления температурой и давлением печи использует систему управления, состоящую из контроллера OMRON + программного обеспечения Advantech + Visual Basic для автоматического управления и онлайн-мониторингаВерхняя компьютерная станция управления Advantech управляет и контролирует необходимые параметры процесса печи. В то же время, в соответствии с требованиями стандартов UL910 / NFPA262, для испытаний сгорания может быть установлена специальная комната испытаний сгорания,Эта испытательная комната сгорания эффективно изолирует горизонтальную туннельную печь ШтайнераУстановка измерения плотности дыма в темной комнате, Избегайте помех от внешнего света, Сгорание испытательной зоны, применять независимый метод проектирования, в соответствии со стандартным требованием.должен обеспечивать свободное воздушное течениеПоэтому во время всего испытания помещение должно находиться под контролируемым давлением воздуха на 0-12 Pa (объем воды 0-0,05 дюйма) выше, чем давление окружающего воздуха.3 ° C-260,7 ° C (65 ° F-80 ° F) и относительная влажность 45-60%.

2.1.1 Условия проектирования

Тип печи: горизонтальная туннельная печь Штайнера

Основные габариты печи: 7620 мм * 451 мм * 305 мм

Количество крышек печей: горизонтальная туннельная печь Штайнера: 1 крышка печи

Рабочая температура печи: до 600 °C (температура дымовых газов)

️ Топливо: метан с чистотой не менее 95%

Калорийность топлива: 3500 btu / lb

Давление топлива: 0,4-0,5 МПа

Модель горелки: 3/4 дюймовый U-образный двойной

Температура выхлопных газов дымовой трубы: < 250 °C, обычно температура дымовых газов контролируется в пределах 200 °C.

Метод испытания испытываемого объекта: горизонтальное поднятие потолка печи-печи

Конструкционные условия 15 КВА, 380 В/220 В, 3 фазы.

2.1.2 Структурные параметры

1. Структура печи: огнеупорный кирпич + пластина из нержавеющей стали SUS304
2. Структура дна печи: огнеупорный кирпич 229 мм х 114,5 мм х 64 мм
3. Тип и количество горелки: 1 3 / 4- дюймовый U-образный двойной горелка.
4. Метод выхлопного дыма: механический выхлопный дыма + смешивание холодного воздуха на задней стене
5. Способ открытия двери печи: горизонтальный компонент печи-подъемник, подъем и перемещение потолка (построенный заказчиком)
6. Диаграмма печи

2.1.4 Цель:

Штайнерская туннельная камера печидля испытания строительных материалов по стандарту ASTM E84.

2.1.5 Принципы проектирования

Принять принципы передовых технологий, надежности, безопасности и экономической рациональности

2.2 Структура печи

2.2.1 Огневая оболочка

Стальная конструкция печи состоит из квадратной трубы / прямоугольного конца трубы, боковой вертикали и стальной плиты тела печи. После сварки с высокой прочностью она образует твердое целое,которые могут использоваться без деформации в течение длительного времени.

Стальная плита корпуса печи:SUS304,δ=3mm

Рама печи:Q235-A,Квадратная трубка / прямоугольная трубка

Поперечные прутки печи:Q235-A,Квадратная трубка/Прямоугольная трубка

Окно:Кварцевое стекло и закаленное стекло с двойным слоем,δ=3mm,70mm±6mm×280mm±38mm

Окно обеспечивает высоту открытия 74 ~ 78 мм от уровня пола камеры.

Горелка расположена в 1372±10 мм от входа воздуха. Порт скорости воздуха находится в 381±5 мм от входа воздуха.

расположение термопаров

1. Термопары 18 AWG расположены в 7000±10 мм от порта горелки (открытые на воздухе);
2. Термопары мощностью 18 AWG расположены в 3960±10 мм от отвода горелки ((встроенные под полом);

Термопары 18 AWG расположены в 7090±10 мм от порта горелки (встроенные под полом).

Ограждения изготовлены из стали Q235-A, с устройством водоохлаждения.

2.2.2Материалы, устойчивые к печи

Стены испытательной печи состоят из огнеупорных кирпичей.В то же время, чтобы обеспечить турбулентность воздуха, необходимую во время процесса сгорания, получено путем размещения шести 229 мм длины x 114.5 мм в ширину х 64 мм в толщину теплостойкие огнеупорные кирпичи ((Долгая вертикальная линия стены и 114.5 мм длиной параллельная линия). Согласно измеренной центральной линии горелки к центральной линии огнеупорного кирпича, огнеупорные кирпичи вблизи окна (без препятствования окнам) 1,98 м±152 мм,3.96m±152mm и 5.79±152mm, расстояние от другой стороны 1,37m±152mm,20,90 м± 152 мм и 4,88 м± 152 мм.

Наибольшее сопротивление температуре: 1427°C (2600°F)

Плотность массы: 0,77±0,046 г/см3

Теплопроводность при средней температуре:

260°C ((500°F) 0,23W/m·°C

538°C ((1000°F) 0,27 W/m·°C

815°C ((1500°F) 0,32 W/m·°C

1093°C ((1500°F) 0,37 W/m·°C

2.2.3Дверь печи и механизм прессования

Операция Дверь печи над корпусом печи, как уплотнительное устройство для корпуса печи. Состоит из металлических и неорганических изоляторов.Неорганический изолятор толщиной 51 ± 6 мм

Горизонтальная дверь печи сварки секцией стали, использовать самостоятельный вес вертикальный подъемный метод для уплотнения, чтобы наблюдать за состоянием печи,Окна наблюдения, установленные по обе стороны стены печи, для получения эффективной уплотнения, эффективная водная уплотнение действует как уплотнение между дверью печи и корпусом печи,Использование водопроводной воды в качестве источника циркулирующей воды может не только обеспечить уплотнение для проверки качества тела печи и двери печи, но также убирают тепло во время испытания сгорания и эффективно защищают корпус печи.

Лаборатория должна предоставить кран для подъема крышки.

Максимальная эффективная температура использования до 1050°C;

Плотность: 335±5 кг/м3;

Теплопроводность: 0,085 W/mK@400 °C

Размер 7620±50 мм*451±5 мм*305±5 мм
