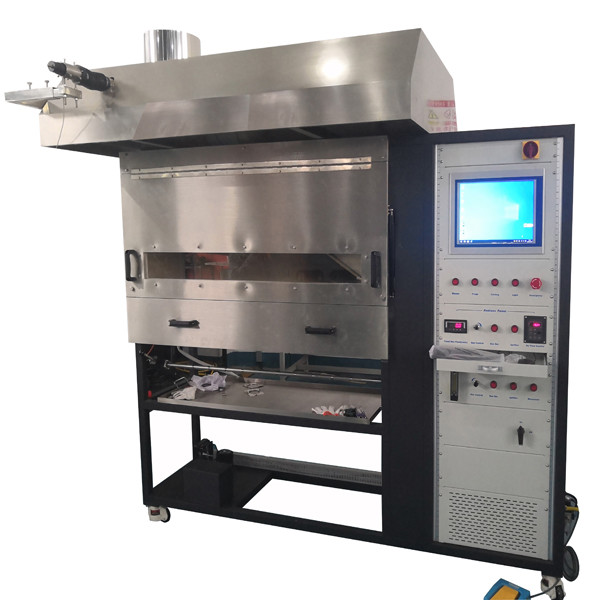

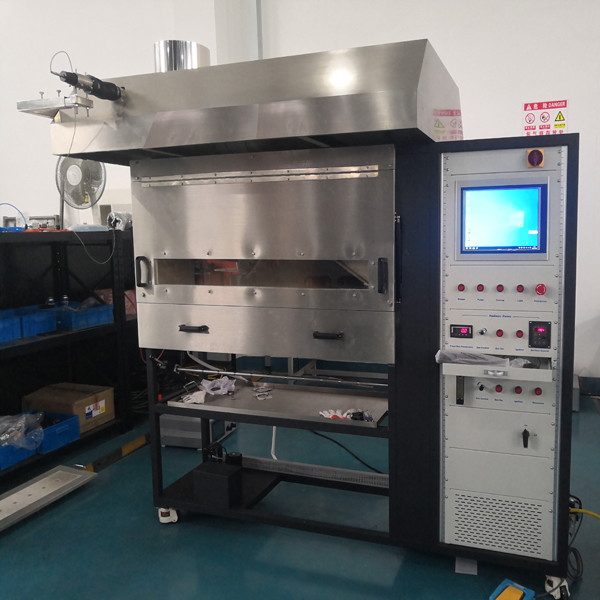

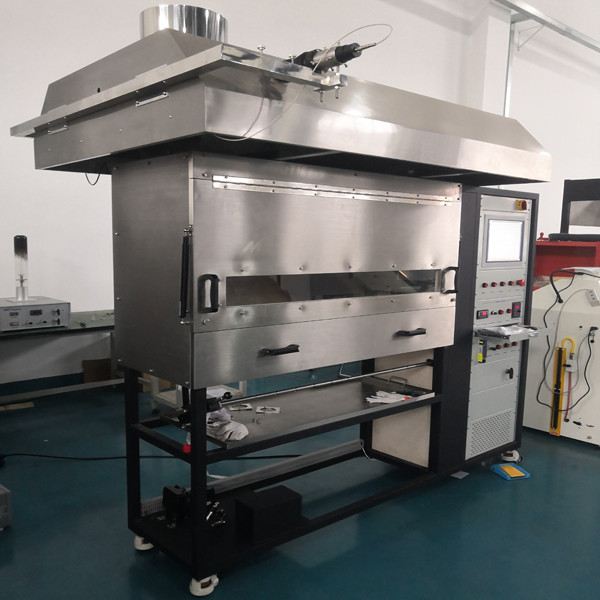

Измеритель воспламеняемости строительных материалов
Особенности
1Вдувник для подачи газа из лучевой пластины может подавать газ непрерывно, в то время как воздушный компрессор подает газ непрерывно.
2Тепловой потокомер, портативная система охлаждения воды без водоснабжения.
3Вентиляционный капот из нержавеющей стали на верхней части камеры.
4Внутренняя камера из теплостойкой и коррозионностойкой алюминиевой силикатной пластины.

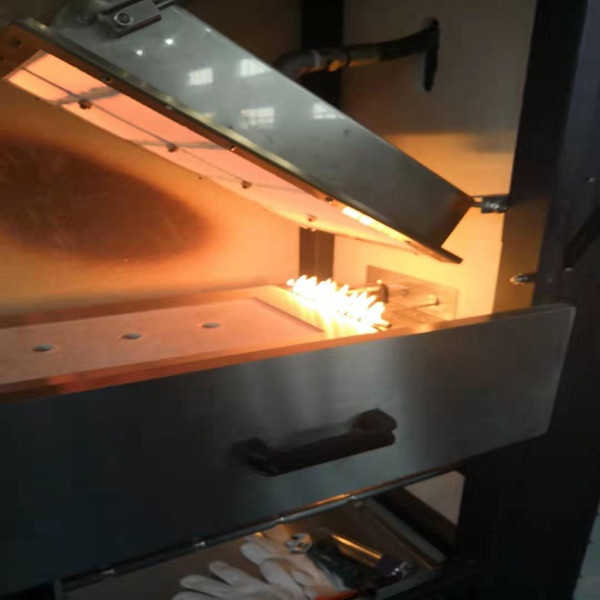

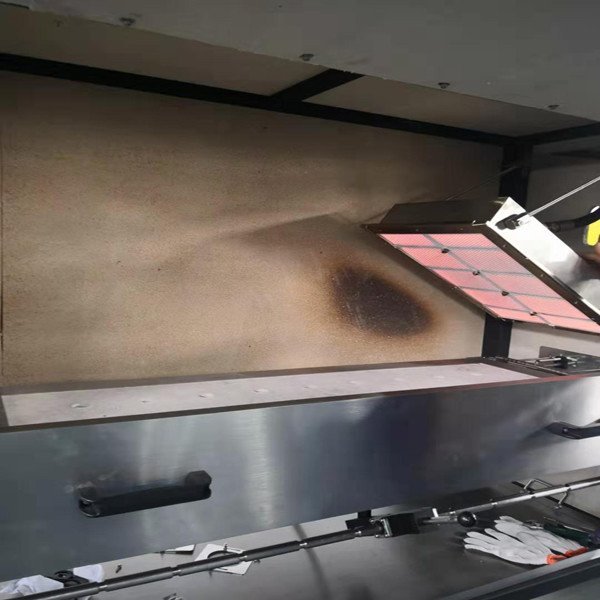

5Теплоустойчивая керамическая пластинка с термоизлучателем 300 мм х 450 мм, наклоненная на 30 градусов.
6Пористый T-образный горелка с системой автоматического зажигания зажигает образец с системой автоматического толкания.
7. панель управления газом. игольный клапан контролирует высоту пламени горелки, MFC контролирует поток газа и цифровой дисплей.
8Инвертор управляет выходом вентилятора, вентруры контролируют соотношение воздуха и газа, и пламя стабильное и точное.
9. пористый калибровочный прибор: регулируйте мощность лучевой пластины, поворачивая вверх, влево или направо.
10. инфракрасный радиометр показывает температуру лучевой пластины.
11Опциональная система испытания плотности дыма.
12. Оптическая система 2900 ± 100 К световой передовой оптический приемник сигнала.
13. интегрированный дизайн с 19" ПК программного обеспечения Lab View.
14Комин с термопарой и внутренней камерой с термопарой, управляемой программным обеспечением.
Стандарты
Испытание ISO 9239-1 реакции на огонь напольного материала, часть 1, измеряет эффективность сгорания напольного материала при излучении тепла.
Испытание ISO 9239-2 реакции на огонь напольного материала, часть 2, измеряет горизонтальное распространение пламени, подвергаемое воздействию теплового потока 25 кВт/м2.
ASTM E 648 Стандартный метод испытаний для системы покрытия полов CHF с источником тепловой энергии.
ASTM E 970 Стандартный метод испытания для напольного материала CHF изолирующей изоляции потолочного пола с использованием источника тепловой энергии.
NFPA 253 Стандартный метод испытаний для CHF системы напольного покрытия с источником тепловой энергии.
DIN 4102
Спецификация
| Камера для измерений |
2220 ((W) × 1500 ((D) × 2650 ((H) мм |
| Контрольная камера |
600 ((W) × 600 ((D) × 1600 ((H) мм |
| Камера управления газом |
600 ((W) × 600 ((D) × 1000 ((H) мм |
| Сила |
Обменное давление 220 В, 50/60 Гц, 25 А |
| Вес |
220 кг |
| Пропан для подачи воздуха |
95% |
Отчет об испытаниях
| Доклад |
| Агентство по испытаниям |
|
| Стандартный |
|
| Оператор |
|
Дата испытания |
|
| Температура окружающей среды |
|
Влажность окружающей среды |
|
| Срок поставки оборудования |
|
| Наименование продукта |
|
Серийный номер образца |
|
| Спецификация модели |
|
| Размер выборки |
|
Код устройства |
|
| Плотность материала (г/м2) |
|
Время испытания |
|
| Баланс отладки |
|
| Результаты испытаний: |
| Расстояние (мм) |
Время передней стороны пламени (s) |
Расстояние ((мм) |
Время передней стороны пламени (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| Передний конец пламени достигает самого длинного расстояния (см) |
|
Критический радиационный поток ((kW/m)2) |
|
| Общее значение дыма ((% мин) |
|
Максимальная скорость поглощения ((%) |
|
| 10 мин. расстояние доступа к переднему концу пламени ((мм) |
|
Критическое значение радиационной теплоты 10 мин ((kW/m)2) |
|
| Расстояние доступа к переднему концу пламени 20 мин ((мм) |
|
Критическое значение радиационной теплоты 20 мин ((kW/m)2) |
|
| Расстояние доступа к переднему концу пламени 30 мин ((мм) |
|
Критическое значение радиационной теплоты 30 мин ((kW/m)2) |
|
| Время зажигания |
|
Время тушения пламени (s) |
|
| Феномен, наблюдаемый во время испытания: |
|
Заявления
- Системы покрытия полов (ковры, эластичные полы, ламинатные полы)
- Изолирующие материалы на чердаках
- Испытания воспламеняемости строительных материалов
- Контроль качества и разработка продуктов для напольных покрытий
- проверка соответствия строительным нормативам и стандартам пожарной безопасности
- Исследования и разработки в области пожарной безопасности
Часто задаваемые вопросы
Вопрос 1: Для чего используется это оборудование?
A1: Измеряет критический поток излучения систем напольного покрытия и плотность дыма покрытий пола, помогая определить, насколько далеко и быстро пламя распространяется при излучении.
Вопрос 2: Какие стандарты он соблюдает?
A2: Он соответствует стандартам ISO 9239-1/2, ASTM E648, ASTM E970 и NFPA 253 для испытаний воспламеняемости напольных покрытий и изоляции.
Вопрос 3: Какие материалы можно испытать с помощью этого аппарата?
A3: Он предназначен для напольных покрытий (ковры, устойчивые полы, ламинаты) и изоляционных материалов на чердаках.
Q4: Как работает система зажигания?
A4: Пористый T-образный горелка имеет систему автоматического зажигания и автоматический механизм толкания, обеспечивающий последовательное, безопасное и свободное от рук зажигание образца.
Вопрос 5: Требуется ли непрерывное водоснабжение для охлаждения?
Ответ: Нет, в счетчик теплового потока входит портативная система охлаждения водой, поэтому не требуется внешнее водоснабжение.
Вопрос 6: Может ли он измерять плотность дыма?
Ответ: Да, для измерения общей выработки дыма может быть интегрирована опциональная система испытания плотности дыма с оптической системой 2900 ± 100 К.
Вопрос 7: Какие отрасли промышленности обычно используют это оборудование?
A7: Производители строительных материалов, лаборатории испытаний на пожары, научно-исследовательские учреждения и регулирующие органы используют его для контроля качества, НИОКР и тестирования соответствия.
Вопрос 8: Как регистрируются и управляются данные испытаний?
A8: Система включает в себя 19 дюймовый ПК с программным обеспечением LabVIEW для автоматизированного контроля испытаний, регистрации данных в режиме реального времени и создания отчетов.
