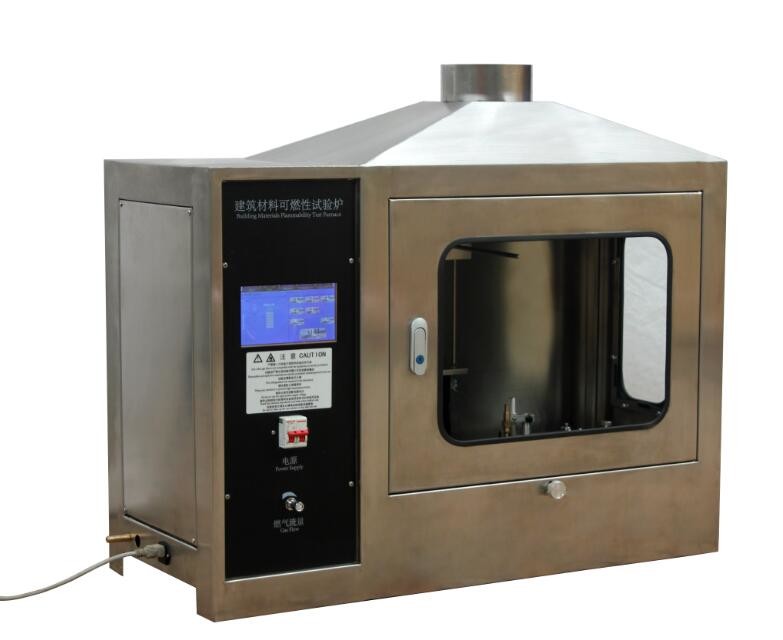

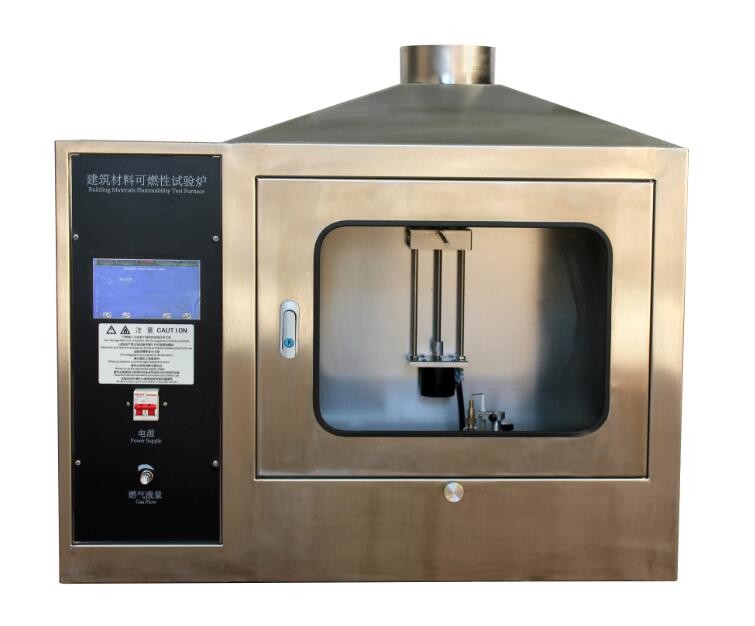

Измеритель воспламеняемости строительных материалов с сенсорным экраном управления
SL-FL13 Односпальная вещь
Предоставьте точные и надежные данные для проверки горючих свойств ваших материалов.
Обзор продукции
SL-FL13 Single Burning Item строго соответствует GB/T 20284‐2006 и BS EN 13823, а также другим международно признанным стандартам испытаний.Он идеально подходит для испытаний классификации огнестойкости и НИОКР строительных материалов.Устройство имеет двухвертикальную конфигурацию тележки с образцами, оснащенную горелкой для песочников с пропаном.и интегрирует высокоточные измерения скорости высвобождения тепла и производства дыма, защиту от ультрафиолетовых огней и полностью автоматическое интеллектуальное управление.
Это поможет вам точно оценить характеристики реакции на огонь ваших продуктов, успешно пройти сертификацию по пожарной классификации GB/T 8624 и ускорить время выхода вашего продукта на рынок.
Технический обзор
1. Состав системы
- Коляска (содержит два вертикальных образца) + фиксированная рама + капот для сбора газа + выхлопный канал типа J
- Центробежный вентилятор + устройство управления скоростью + комплексная секция измерений + шкаф анализа газа + система сбора данных
2Пробная тележка и система зажигания
- Два вертикальных положения образца; пещерный горелка в нижней части вертикального угла
- Способ поверхностного зажигания; система обнаружения пламени обеспечивает защиту от выгорания
- Помощные горелки, установленные на фиксированной раме, также оборудованные детектором пламени
3Выхлопная система
- Капот для сбора газа из нержавеющей стали в верхней части рамы
- Выхлопная труба типа J из нержавеющей стали: внутренний диаметр (315±5) мм, с изоляцией из минеральной шерсти высокой температуры 50 мм
- Непрерывный поток выхлопных газов: 0,50 - 0,65 м3/с, регулируемый частотой
- Центробежный вентилятор: выдерживает до 300°C, подходит для шаговой калибровки при высоких температурах
4. Газоснабжение и управление потоком
- Регулятор массового потока: диапазон 0 - 2,5 г/с, точность ≥ 1,5% от показания
- Автоматическое регулирование подачи газа на 647 mg/s и 2000 mg/s; изменение скорости подачи ≤ 5 mg/s во время испытания, обеспечивающее тепловую мощность 30,7 ± 2 kW
5Система отбора проб и кондиционирования дымовых газов
- Компоненты: фильтр пепла → холодная ловушка → две колонны сушки → насос для отбора проб → перистальтический насос
- Глава фильтра пепла: твердый ПТФЕ с внутренним фильтрующим материалом 0,5 мкм
- Насос диафрагмы: расход 400 л/ч, высокотемпературный и коррозионностойкий
- Конденсатор компрессора: охлаждающая способность 320 кДж/ч, стабильность точки росы 0,1°С, статическое изменение 0,1 К, защита IP20
- Импортируемый ротаметр: диапазон 0 5 л/мин, регулирует приток анализатора
6Анализаторы газов (O2 и CO2)
7. Раздел измерений (труба и датчики)
- трубопровод длиной 2155 мм, содержащий:
- Зонд давления
- Три термопары
- Зонд для отбора проб газа
- Система белого освещения
- Двухсторонняя зонда давления: диапазон (0 ¢ 100) Pa, точность ±2 Pa, время отклика 90% ≤ 1 с
- Зонд для отбора проб газа, подключенный к устройству регулирования газа и анализаторам ввода O2/CO2
8. Измерение дыма ∙ Оптическая система
- Источник света: лампа накаливания, температура цвета (2900 ± 100) K
- Монтируется на стороне выхлопной трубы через гибкое соединение
- Система объектива: собирает свет в параллельный луч диаметром ≥ 20 мм; диаметр отверстия, излучающего свет (d), и фокусное расстояние объектива (f) удовлетворяют требованиям d/f < 0.04
- Детектор: фотодиод кремния с:
- Линейная стабильность: 0,1%
- 10-битный диапазон измерений
- Спектральная реакция соответствует кривой CIE V ((λ), точность ≥ ± 5%
- Время отклика 90% системы оптического затухания ≤ 3 с
- Сжатый воздух, вводимый в боковую трубу для поддержания чистоты оптического устройства и поддержания спецификации дрейфа
9Программное обеспечение и калибровочные функции
Программное обеспечение обеспечивает интерфейсы для:
- Калибровка анализатора O2/CO2 (шум и дрейф)
- Калибровка оптической системы (шум и дрейф для измерения дыма)
- Калибровка фильтра оптической системы
- Калибровка объема воздуха (диапазон управления)
- Калибровка шагов и калибровка гептанов
Требования к калибровке шагов:
- Время задержки анализатора O2/CO2 ≤ 30 s
- Время ответа анализатора O2/CO2 ≤ 12 с
- Время ответа переключателя горелки ≤ 12 с
- Время ответа на температуру ≤ 6 с
- Соотношение Q_gas_30s(T) / HRR_30s(T) должно быть непрерывным при (100 ± 5) %
- Разница между средней HRR в этапе 2 и этапе 3 ≤ 0,5 kW
Принятие калибровки гептана:
- Тепловая величина на единицу массы: THR/m = 4456 ± 222,8 MJ/kg
10. Параметры выхода испытаний
- Средняя скорость высвобождения тепла (RHRav)
- Общий выброс тепла THR (t)
- 1000 × [RHRav(t) / (t‐300) ] (используется для расчета FIGRA)
- Индекс скорости роста пожара FIGRA
- Общее высвобождение тепла при 600 с THR600s
- Появление распространения бокового пламени LFS
- Средний уровень выработки дыма RSPav (t)
- Совокупная выработка дыма (TSP)
- 10000 × [RSPav(t) / (t‐300) ] (используется для расчета SMOGRA)
- Индекс темпов роста курения
- Общая выработка дыма при 600 s TSP600
11Нормы, размеры и вес
- Стандарты: EN 13501, EN 13823
- Размеры: 3000 мм (W) × 4500 мм (H) × 3000 мм (D)
- Масса: 650 кг
Применение
Огневые испытания и классификация для строительных материалов и изделий
Огневые испытания с маркировкой CE ¢ для строительной продукции
Оценка реакции на огонь для разработки новых продуктов
Контроль качества и исходящая инспекция для производственных линий
Требования к установке
Высота установки: не менее 5 метров
Площадь пола: не менее 3 м х 3 м
Требования к мощности: 220 В, 10 А; 380 В, 5 КВт
Температура окружающей среды: от 10 до 35 °C
Требования к газу: газ пропан
Газ калибровки: N2, стандартный газ CO2
Стандарт калибровки: гептан
Часто задаваемые вопросы (FAQ)
Вопрос 1: Соответствует ли он моим стандартам?
A1:Да. Соответствует стандартам EN 13823 и GB/T 20284. Результаты поддерживают классификацию EN 13501‐1 (A2BCD). Работает как с текущими, так и с более старыми версиями стандартов.
Вопрос 2: Насколько он стабилен и точен?
A2: Очень. Полностью автоматизированное отопление, зажигание и сбор дыма. Калибровка строга, газовый анализатор реагирует в течение 3 секунд, сбор данных в течение 5 секунд ∙ все соответствуют стандартным срокам.
Вопрос 3:Какие параметры он охватывает?
A3:Все ключевые: HRR, THR, FIGRA, SPR, TSP, SMOGRA, плюс LFS и капли напрямую определяет EN 13501-1 или GB 8624 класс.
Вопрос 4: Легко ли работать?
A4:Абсолютно.Интуитивно понятный интерфейс, автоматическое управление зажиганием/газом.Обучение на месте включено.
Вопрос 5:Эффективно ли это с точки зрения затрат?
A5:Один агрегат делает все, экономит пространство и бюджет.Построен с использованием импортных компонентов премиум-класса для долгосрочной надежности и меньшего содержания.
Вопрос 6:Обслуживание и поддержка?
A6:1-летняя гарантия + пожизненная поддержка.
Послепродажное обслуживание и техническая поддержка
Однолетняя послепродажная поддержка, пожизненная техническая помощь
Установка и калибровка оборудования
Услуги калибровки
Поддержка разработки методов испытаний
Техническая подготовка
Контактная информация
Чтобы получить полные технические характеристики, предложение или запланировать демонстрацию, пожалуйста, свяжитесь с нашей командой продаж или уполномоченными дилерами.Мы предоставим вам профессиональную и оперативную техническую поддержку и услуги.
