ISO 5660 Конусный калибровочный калориметр

Калориметр конуса.pdf
Введение прибора
Конусный калориметр получен из потребления кислорода прямоугольного образца (100 мм × 10 мм), испытанного доктором Витенисом Бабраускасом при тепловой радиации 100 КВт / м2.
Конусный калориметр основан на принципе потребления кислорода при сжигании материала. Тепло, высвобождаемое на 1 кг кислорода, составляет около 13,1 МДж. Он измеряет высвобождение тепла материала,время зажигания, потребление кислорода, производство CO и CO2 и поток газа сгорания.
Конусный калориметр строго соответствует размерам лаборатории, а автоматический блок управления, разработанный тестовым программным обеспечением, удобен для пользователя.он использует 17-дюймовый компьютер с сенсорным экраном, который полностью соответствует международным стандартам.

Соответствие стандартам
- Испытание реакции на огонь по стандарту ISO 5660, скорость высвобождения тепла, скорость дыма и скорость потери массы;
-ASTM E1354 Определение скорости выделения тепла и видимого дыма материалов и изделий с использованием калориметра потребления кислорода;
- BS 476 Pt.15 Испытание сгорания и конструкции строительных материалов, определение скорости высвобождения тепла продукта;

Технические параметры

Особенности продукта и применение
1. Конусный калориметр с подвижным шкафчиком для анализа, может быть подключен к системе испытаний высокой скорости высвобождения тепла, такой как ISO 9705, EN 13823 и т. д., соответствующей ISO 5660, ASTM E1354, BS 476 Часть 15 и т. д.стандарты испытаний.
2Интегрированное испытательное тело и 19 дюймовый кабинет анализа, встроенный ПК 15 дюймовый компьютер с сенсорным экраном, для всего управления и автоматического тестирования.

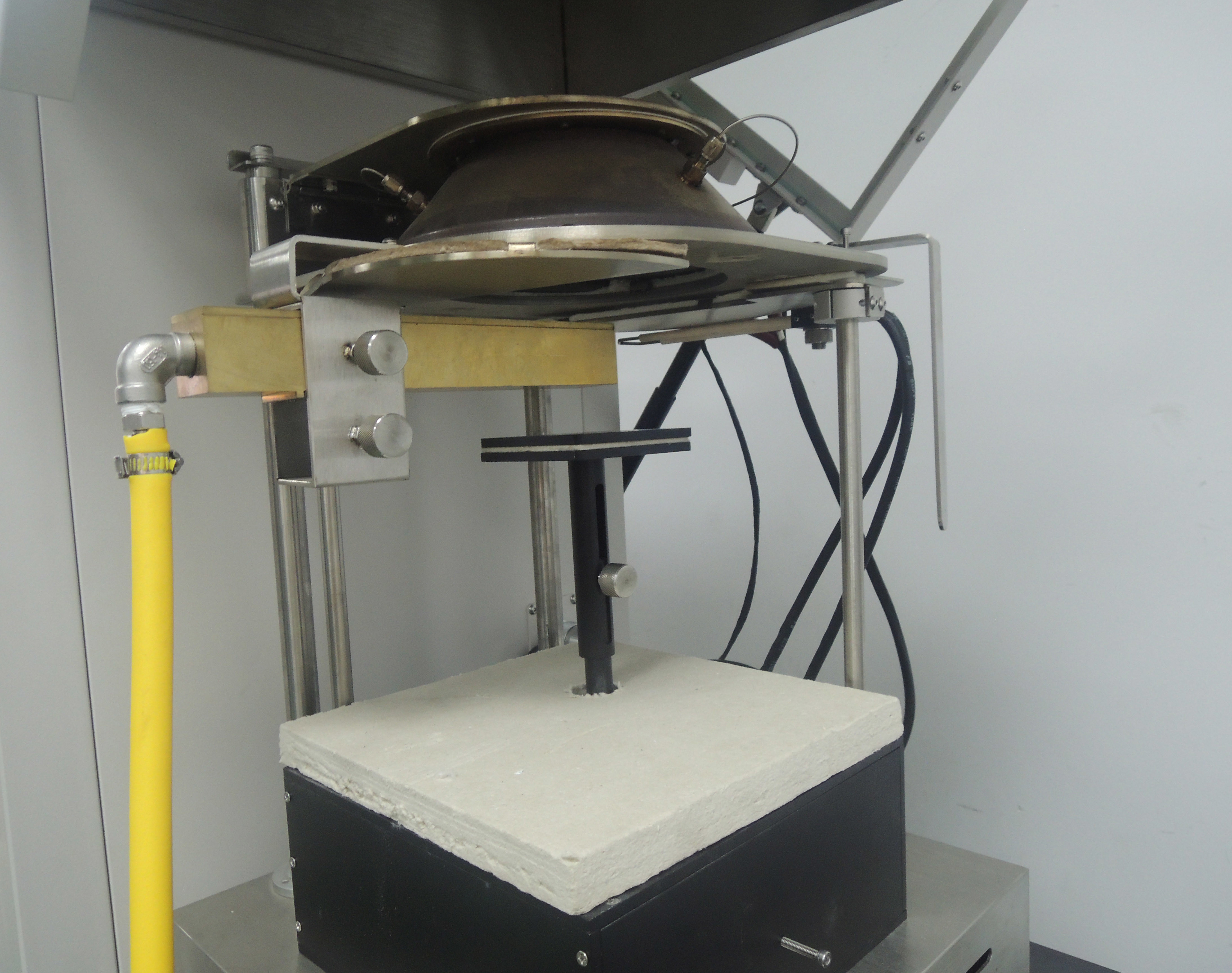

3Конический нагреватель номинальной мощностью 5000 Вт, тепловой выброс 0 ~ 100 кВт/м2, с использованием PID контроллера температуры, в то время как радиационный конус может быть горизонтальным или вертикальным.
4При воздействии на центральную часть поверхности образца в диапазоне 50 x 50 мм излучение в центре отклонения не превышает 2%.
5- диапазон взвешивания пробы 0 ~ 3000 г; точность: 0,1 г.
6Автоматическая разделённая затвора автоматически открывается для передачи излучения образцу.
7.ABB EL3020 Парамагнитный анализатор кислорода, использующий метод парамагнитного изменения для измерения концентрации кислорода в газе. Диапазон концентрации 0-25%.
8Анализ плотности дыма с использованием лазерной системы, система состоит из лазера He Ne мощностью 0,5 мВт, главного детектора и вспомогательного детектора.

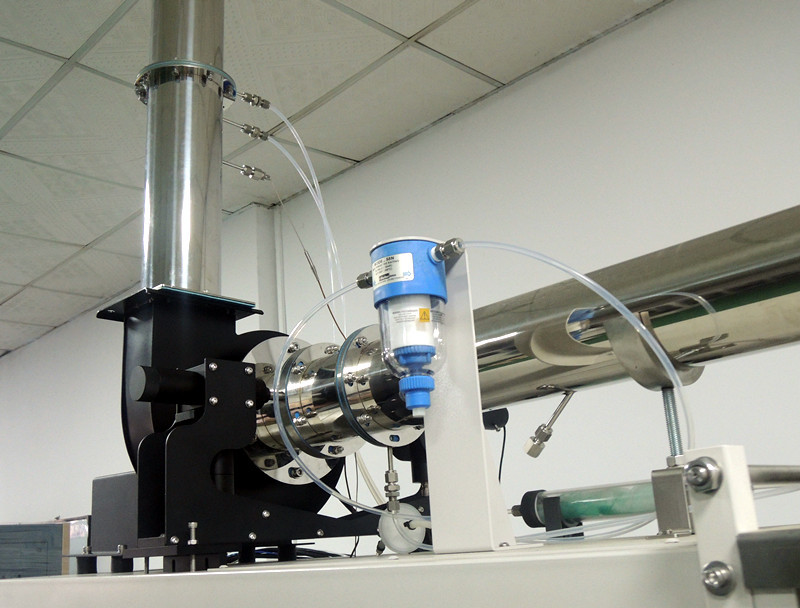

Выхлопная система состоит из вентилятора, крышки для сбора дыма, выхлопной трубы и счетчика потока отверстия и т. Д. Поток выхлопного вентилятора 0 ~ 50 г / с, точность 0,1 г / с.
9- кольцевые образцы были установлены с дымозаборной крышки высотой 685 мм, с 12 отверстиями.
10Скорость потока выхлопных газов должна быть определена путем измерения разницы давления по обе стороны отверстия острых краев на 350 мм выше вентилятора, внутреннего диаметра острых краев
Крайная отверстия пластины 57 мм + 1 мм.
11Система отбора проб газа ABB SCC-S включает в себя насос для отбора проб, фильтр, холодную ловушку, сброс сточных вод, фильтры воды и фильтры CO2;
Портативная система охлаждения воды без необходимости водоснабжения и сантехники при использовании тепловизора (для ISO 5660).
12Для калибровки реакции всей системы испытаний применение латунного калибровочного горелки с квадратным открытием, используемого для измерения значения коэффициента C.
13Система сбора данных может записывать выход анализатора кислорода, диаметра отверстия, термопары и других приборов.

Заявления

Конусный калориметр подходит для оценки поведения сгорания и пожара широкого спектра материалов, включая:

• Строительные материалы и строительные продукты

• железнодорожные материалы

• Материалы для проводов и кабелей

• Полимерные материалы

• Композитные материалы

• Материалы, используемые для исследования пожаров и лабораторных испытаний

Его могут использовать производители материалов, лаборатории испытаний на огне, научно-исследовательские учреждения и другие организации, занимающиеся испытаниями на огневые характеристики.


Подробная информация о продукте конусового калориметра
Название "Конный калориметр" происходит от конического нагревателя, используемого д-ромVytenis Babrauskas для осмотра образца испытания (100 мм х 100 мм с потоком до 100 кВт/м2 для скалы скалы кислородного истощения его разработкиТест конусового калориметра основан на теории, что чистые калории сгорания пропорциональны необходимому количеству кислорода для сгорания и 13.1 MJ/kg вырабатывается при потреблении 1 кг кислорода, и измеряются выбросы тепла, время воспламенения, потребление кислорода, выработка CO и CO2 и поток зажженных газов, полученных из испытываемых материалов.
Стандарты
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Требования к установке
Электрический: 230 вольт Номинальные 50 ампер
Температура окружающей среды: от 10 до 35 °C
Размеры: Устройство: 1800 мм (W) x 900 мм (H) x 2600 мм (D)
Газоснабжение: Метан, азот, сжатый воздух

Пожалуйста, просмотрите видео о работе калориметра конуса по ссылке ниже:
https://youtu.be/-U20AJEfArg

Профиль компании.pdf

Часто задаваемые вопросы

Вопрос 1: Для чего используется калориметр конуса?

A1:Калориметр конуса используется для оценки огневого поведения и горения материалов. Он может измерять такие параметры, как скорость высвобождения тепла, время воспламенения, потребление кислорода,производство дыма, генерации CO и CO2 и потери массы при сжигании.

Вопрос 2: Как работает калориметр конуса?

A2: Конусный калориметр работает на основе принципа потребления кислорода.Количество кислорода, потребляемого пробы, измеряется и используется для оценки тепла, высвобождаемого материалом..

Вопрос 3:Какие стандарты можно использовать с этим калориметром конуса?

A3:В спецификациях продукции перечислены ISO 5660, ASTM E1354, BS 476 Часть 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 и GB/T 16172:2007Применяемый стандарт зависит от конкретного приложения для испытаний.

Q4:Какие материалы можно испытать с помощью калориметра конуса?

A4:Колориметр конуса может использоваться для испытаний строительных материалов, железнодорожных материалов, проводов и кабелей, полимеров,композиты и другие горючие материалы в соответствии с применимым методом испытания.

Q5:Какие параметры может измерить калориметр конуса?

A5:В зависимости от конфигурации системы, оборудование может измерять скорость высвобождения тепла, время зажигания, потребление кислорода, производство дыма, выработку CO и CO2, потерю массы и поток газов сгорания.

Вопрос 6: Есть ли анализ дыма?

О6:Да. Анализ плотности дыма указан в качестве опциональной конфигурации. Система также может быть оснащена инфракрасным анализатором для анализа CO и CO2.

Q7:Можно ли соединять калориметр конуса с другими системами испытаний на огонь?

A7:Согласно спецификациям продукта, калориметр конуса может быть подключен к более крупным системам испытания скорости высвобождения тепла, таким как ISO 9705 и EN 13823.
