Камера теста воспламеняемости
, Лаборатории испытаний воспламеняемости
СКИЛИНА: |
Вертикальный тестер воспламеняемости |
Стандарты: |
UL1666, ANSI/ASTM D 5207 и UL 1581, ANSI/ASTM D 5025 |
Внешние габариты: |
Внешние размеры: 7,12 м высоты x 1,3 м ширины x 2,5 м длины |
Центр потолка простирается: |
1 ± 1 / 16 (25,4 ± 1,6 мм) |
he теплопроводность (k) при 21,1 °C для 0,38Btu (0,055 W / mk);: |
21.1 °C для 0,38Btu (0,055W / mk); |
Стальные трубы с устройством ввода: |
1/2 дюйма |

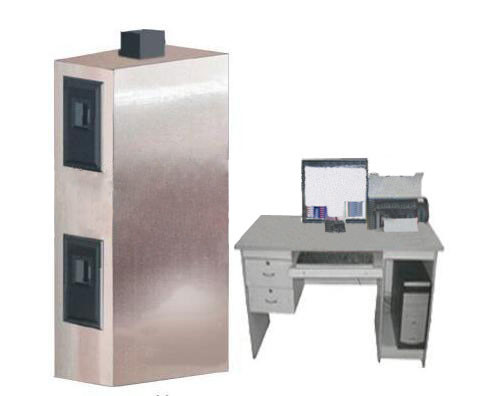

UL 1666 Кабель, установленный вертикально в шахты
Стандарты испытаний
UL1666,ANSI/ASTM D 5207 и UL 1581, ANSI/ASTM D 5025
UL1666>
Параметры
1У-типовой датчик давления: давление в камере измерения поддерживается на уровне 0-12 ПА;
2Гигрометр: измерение температуры и влажности в камере;
3Структура камеры: общая структура бетонной стены кирпичом, первый слой 1,22 м, второй слой 3,66 м, верхняя часть 2,24 м. Внешние размеры: 7,12 м высотой x 1.Ширина 3 м x2длиной 0,5 м;
4Структура стены имеет плотность 106lb / ft3 (1698kd / m3) бетона, теплопроводность (k) при 21,1 °C для 0,38Btu (0,055W / mk);
5. Первый и второй слои толщиной 203 мм обычный вес цементной композиции. Крыша сделана из стены для обеспечения ее герметичности;
6Измерительное отверстие второго слоя должно быть выше вертикального отверстия первого слоя (305 мм на 610 мм), каждое отверстие находится на расстоянии 203 мм за коробкой и 102 мм от боков коробки.
Устройство зажигания
1. 1/2 дюймовая стальная труба, 1/2 дюймовый трубный локоть и стальной дисковый диспетчер зажигания установлены, и пропанный потокомер установлен в месте, где вводится газ.
2Вентилятор: установка выхлопного вентилятора и анемометра на выходе из испытательной коробки.
3Источник сгорания: газ, подаваемый в зажигалку, должен быть пропаном CP и тепло на кубический фут должно составлять 2500 Btu.
4Выхлопный вентилятор и конвейер: стальная конвейерная труба установлена в центре верхней части испытательной коробки.
6Приборы для испытаний температуры и потока: восемь специальных термопаров с никелевой оболочкой типа 28 помещаются во второй резервуар, одна термопару помещают в первый резервуар,и специальный тип 28 никель оболочки термопары размещается на первом этажеЦентр потолка простирается на 1 ± 1 / 16 (25,4 ± 1,6 мм) перпендикулярно потолку, и термопары испытываются перед определением температуры испытательной камеры.
7Двусторонний зонд скорости ветра помещается в горизонтальный и вертикальный центр первого слота.и зонд измерения скорости подключен к электронному давлителю для получения дифференциального давления.
8Инструмент сбора данных: используются ПЛК и компьютер.Цифровая система захвата данных собирает и записывает скорость воздуха в входном отверстии и температуру термопары второго слоя отверстия каждые 5 секунд и отображает кривую.
Какие различные типыпроводка?
Кабели в основном используются для передачи электрических и телекоммуникационных сигналов. Существуют различные типы кабелей, включая кабель с скрученной парой, коаксиальный кабель, многопроводниковый кабель и оптический кабель.Скрученный пар кабеля состоит из двух кабелей, скрученных друг вокруг друга, и в основном используется для передачи сигналов.
