Камера испытания на огонь провода для электрических кабелей в условиях пожара Целостность цепи

Камера испытания на огонь провода для электрических кабелей в условиях пожара Целостность цепи

Стандарты

IEC 60331-21

Испытания электрических кабелей в условиях пожара - целостность цепи - Часть 21: Процедуры и требования - Кабели номинального напряжения до 0,6/1,0 кВ включительно

Спецификация

2Принцип конструкции испытательной машины для проверки целостности кабелей и кабельных линий:

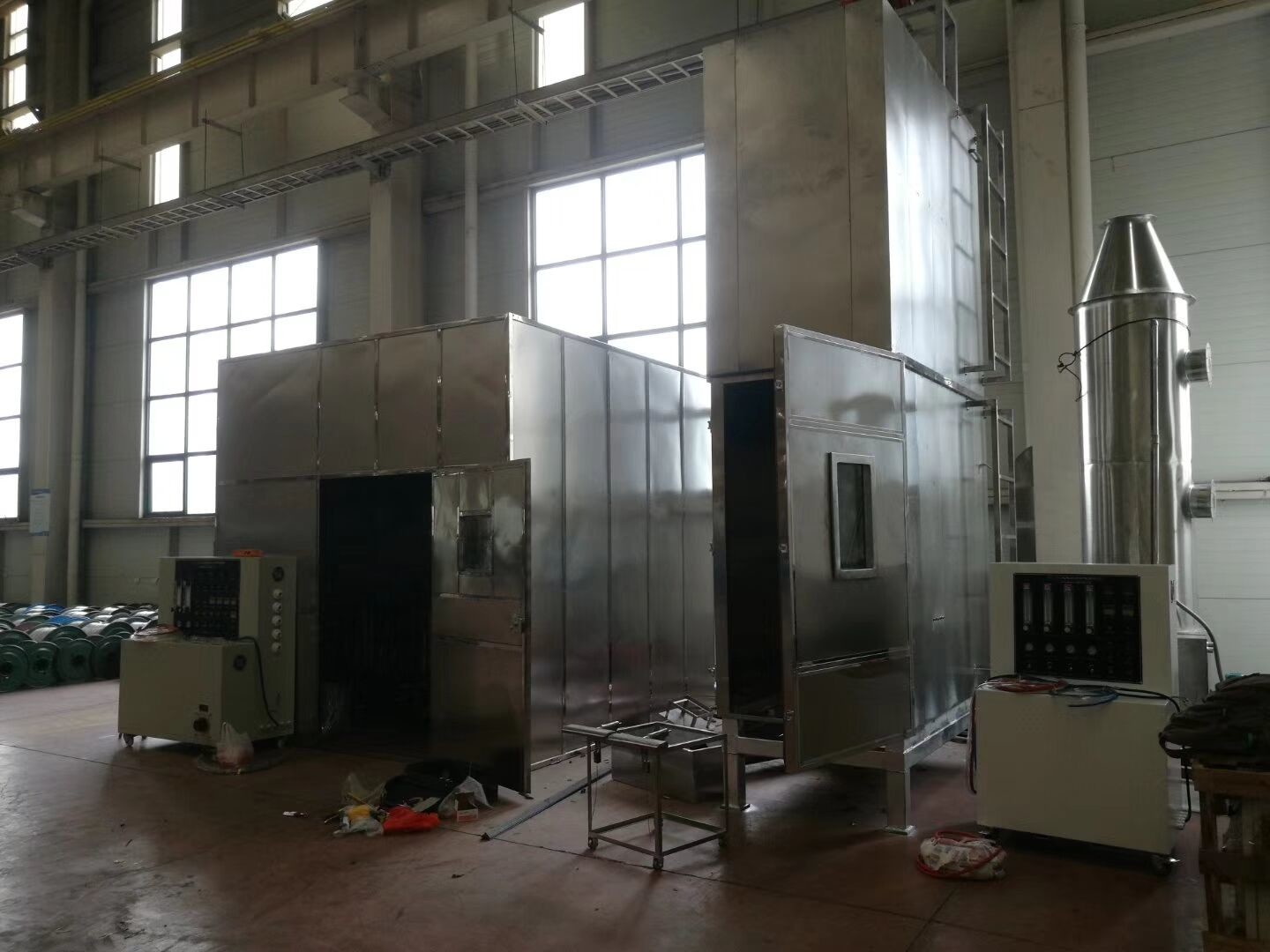

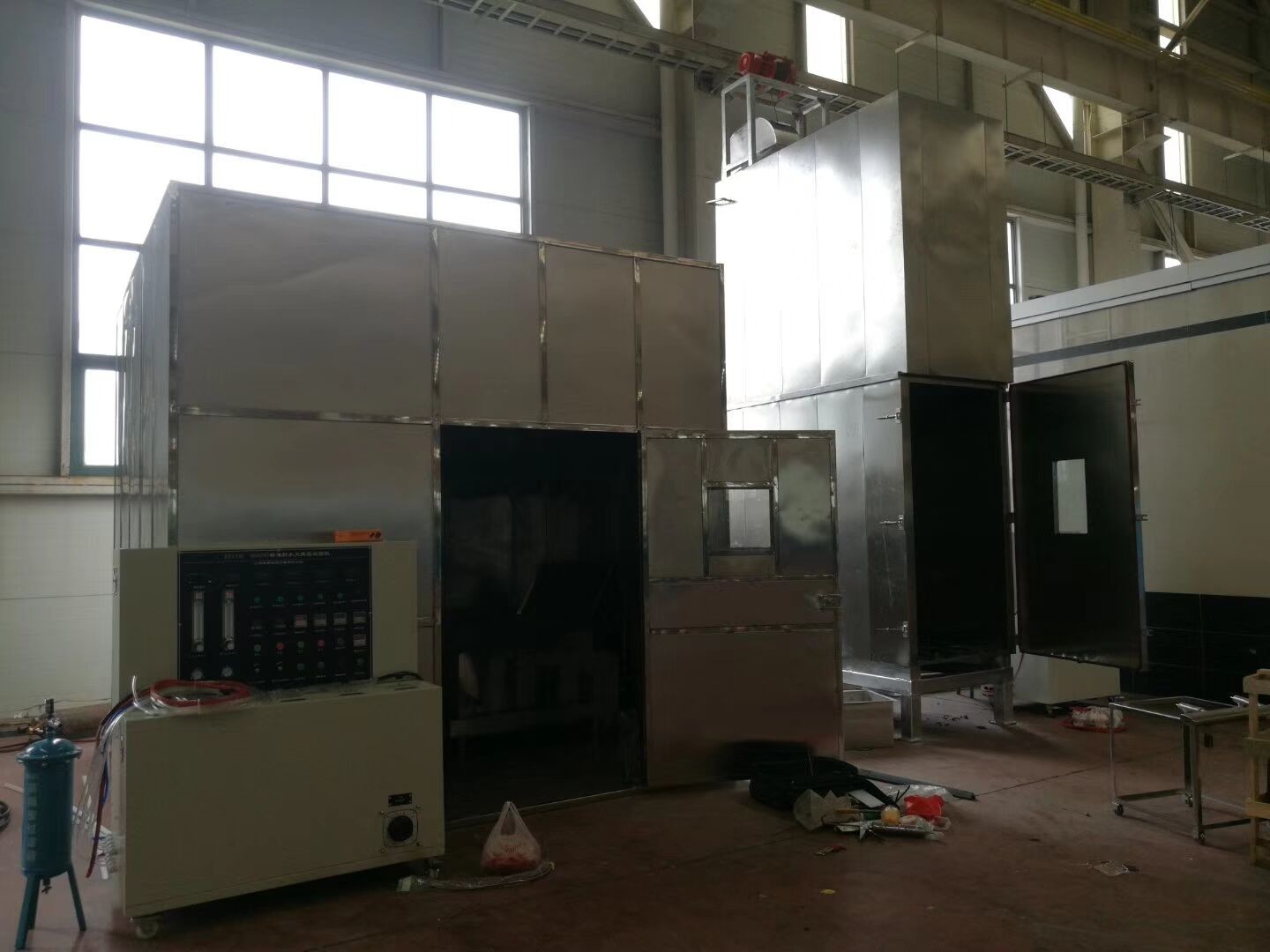

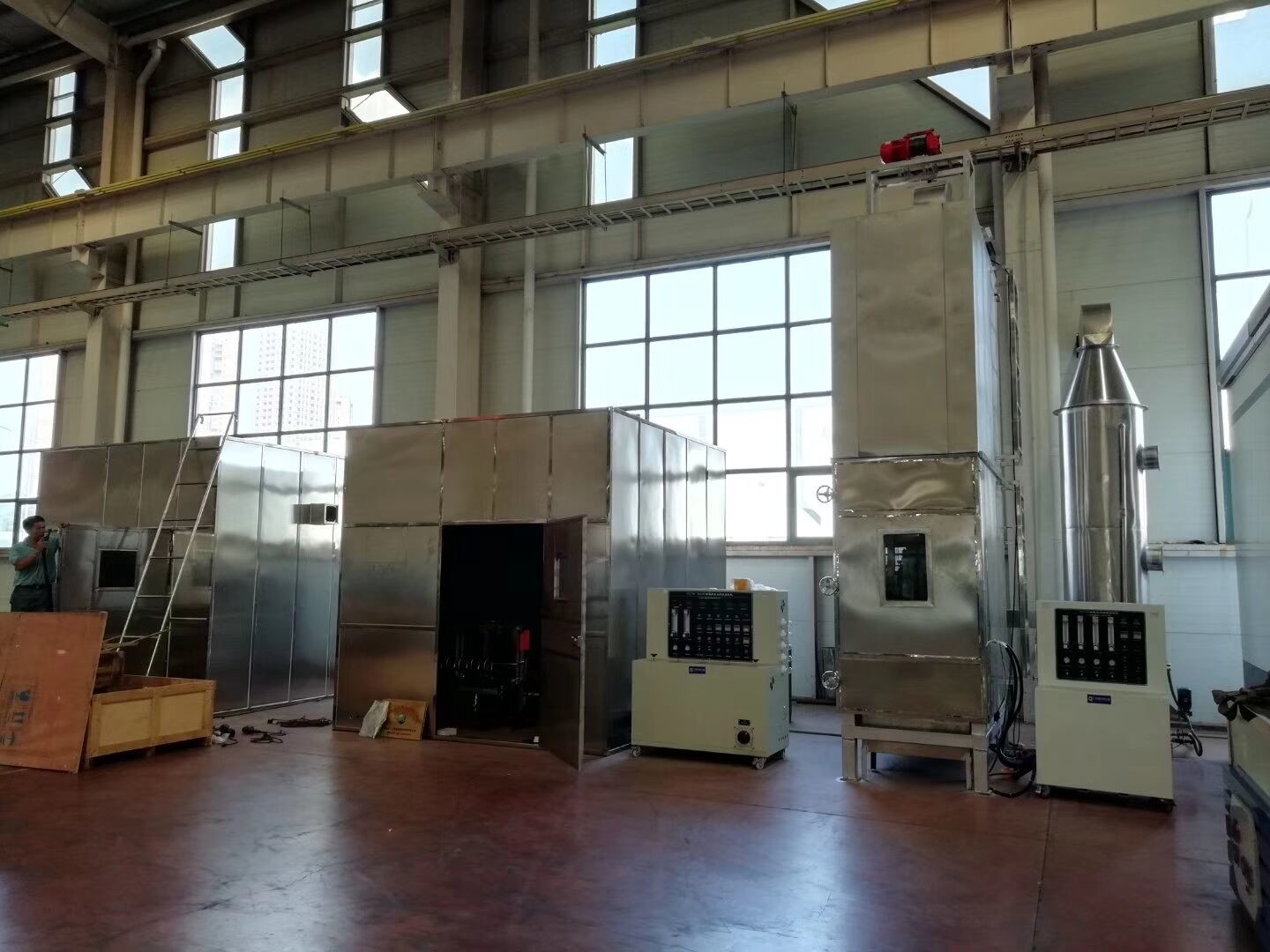

Огнеиспытатель кабеля и цельности кабеля разделен на три части: коробку сгорания, раму сгорания и контрольную коробку, все из которых подвижны по отдельности.Каждое устройство оснащено колесами внизу для легкого передвижения и санитарии. Устройство, используемое для кабелей и кабелей, требующих целостности линии при использовании пламени с температурой не менее 750 ° C (контроль тепловой выработки) для индивидуального испытания на огне

Технические параметры испытательной машины для проверки целостности кабелей и кабельных линий при сгорании:

1Конструкция камеры сгорания

Он закреплен на угловой железной скобке подходящим материалом для формирования всей кубической камеры сгорания.

Камера сгорания: внутренние размеры: 3M x 3M x 3M в общей сложности 27 кубических метров.

Может быть кирпичная конструкция стены или конструкция стальной плиты, выбранные клиентами

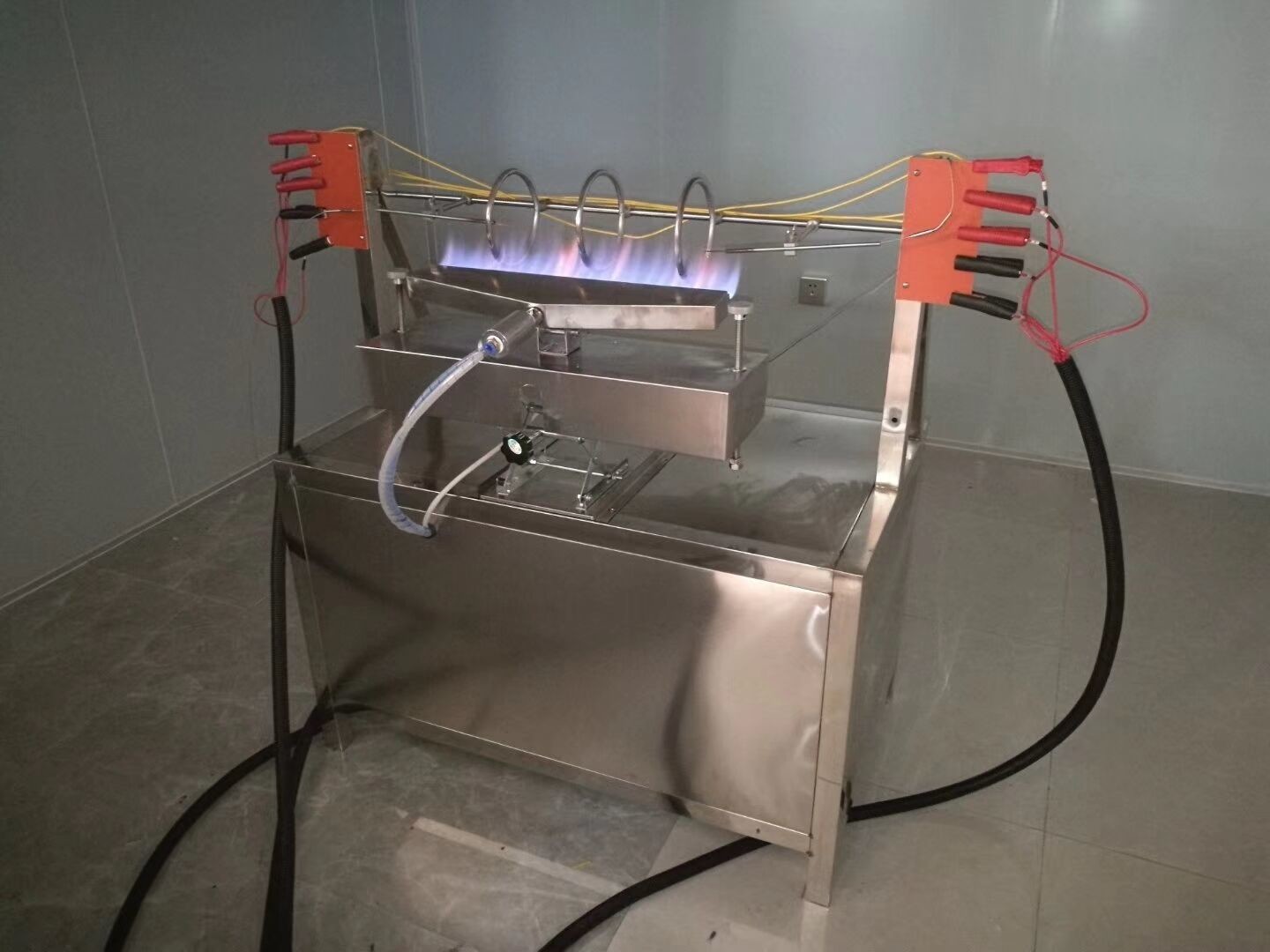

2. Хранитель образца: Образец состоит из двух или трех металлических кольцевых опор внутреннего диаметра около 150 мм.

3. Огнестрельное устройство:

(1) Фейерверк: горелка на пропан с номинальной длиной 500 мм и шириной 15 мм для сопла с вентури-миксером.

(2) Потокомер: воздухомер: 80 л/мин, пропанный потокомер: 5 л/мин

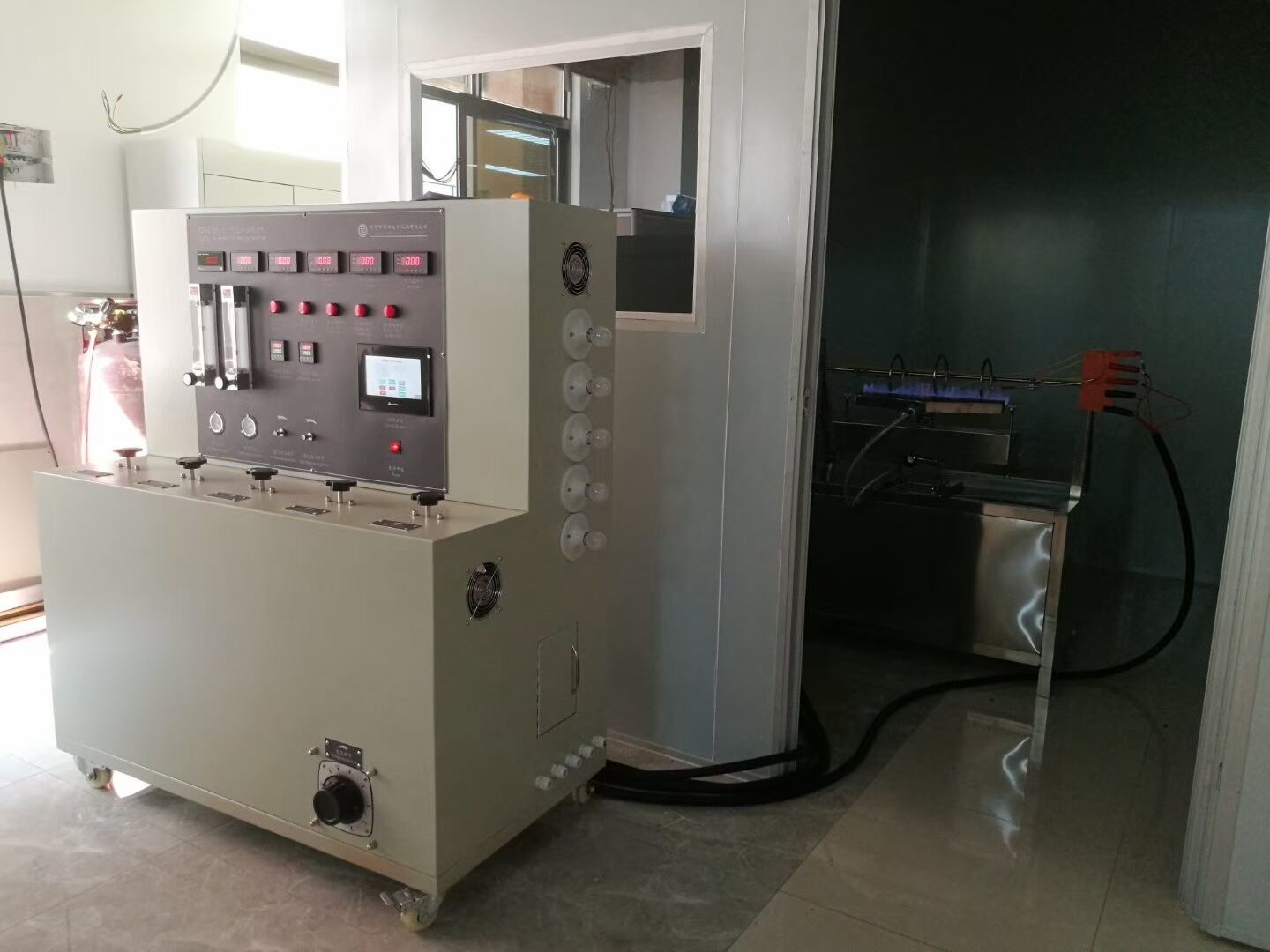

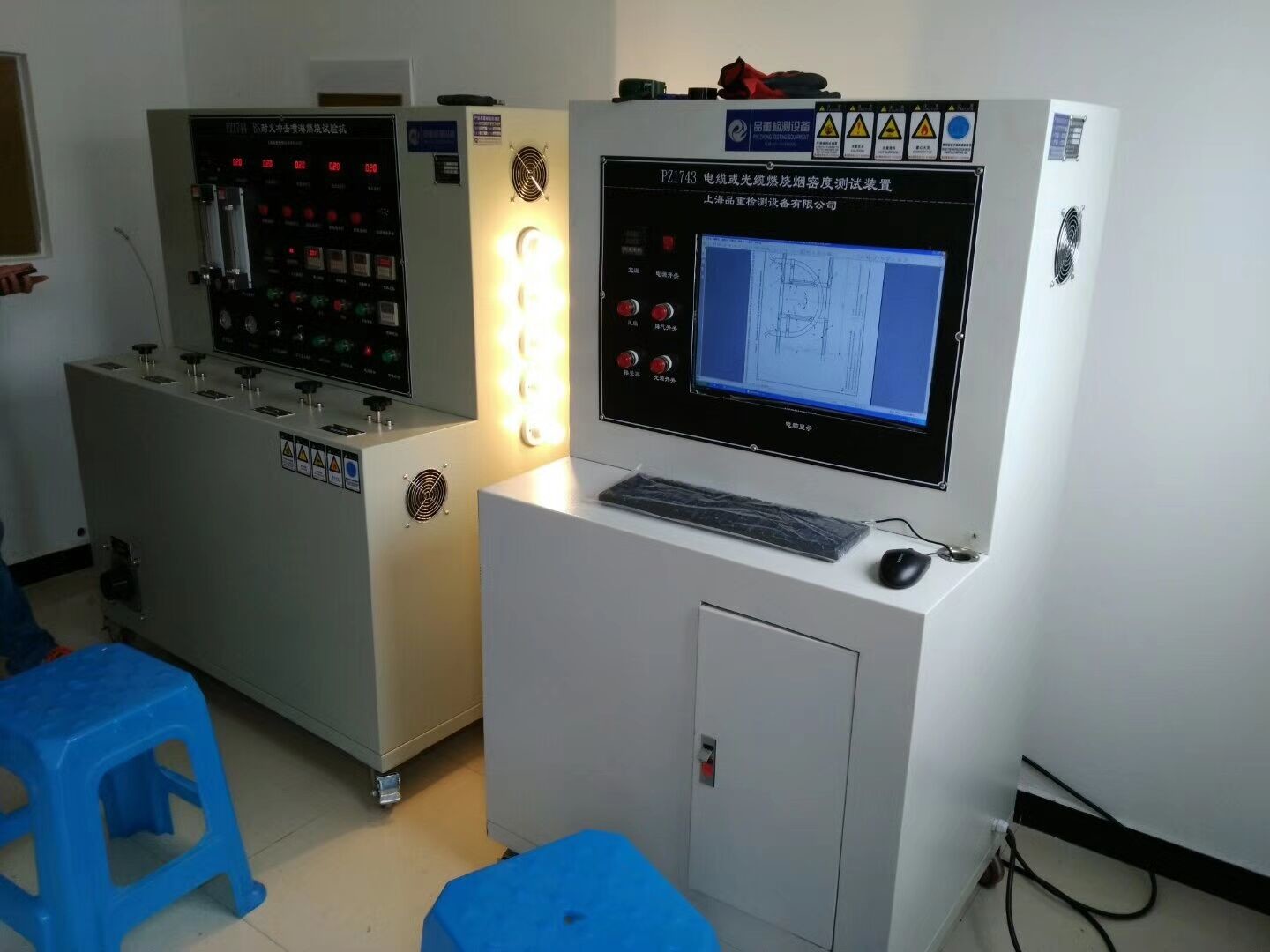

(3) Состав системы управления фейерверком: клапан регулирования давления, пьезоэлектрический зажигалка, устройство отключения пламени, термопары регулирования температуры,

Источник газа (в собственности вашей компании), устройство зажигания, газопроводы, потокомер, смеситель Вентури,

Огнетушитель, шаровой клапан, воздушная труба, бутылка сжатого воздуха (в собственности вашей компании)

(4) Таймер: 0~99.99s/m/h может быть установлен произвольно

(5) Устройство для автоматического зажигания:

(6) Контроллер температуры: состоит из двух секций контроля температуры,

Температурный диапазон: 0~1000°C может устанавливаться произвольно.

4. Нагрузка на линию:

(1) Испытательный трансформатор: 3000ВА три (2) Испытательное напряжение: AC1000V

(3) Испытательный ток: 3A
