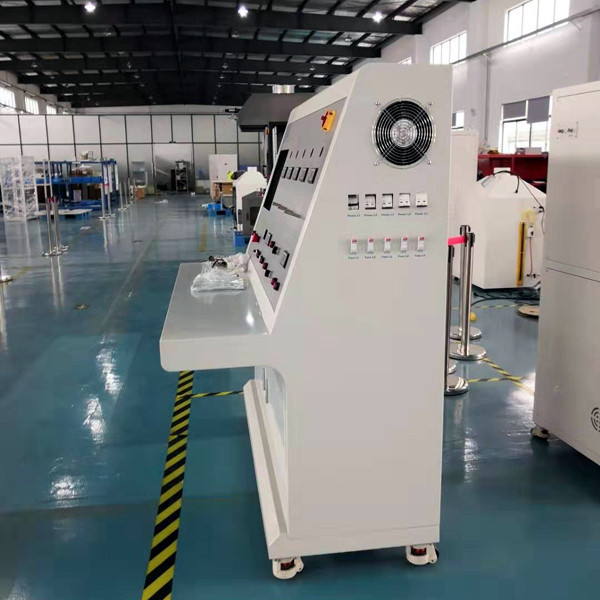

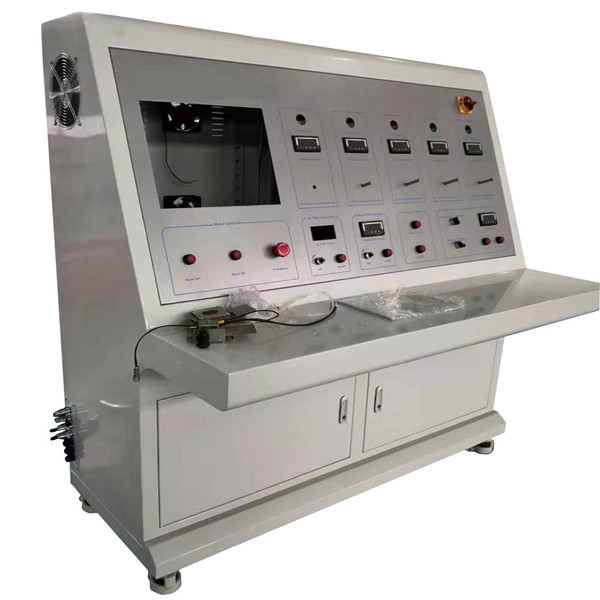

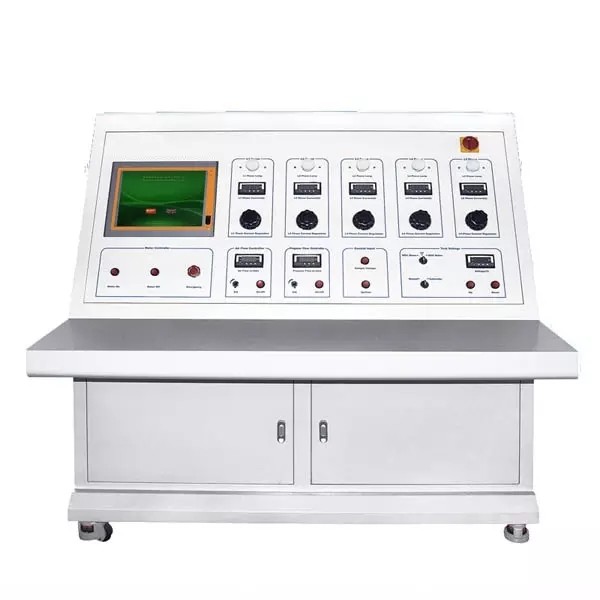

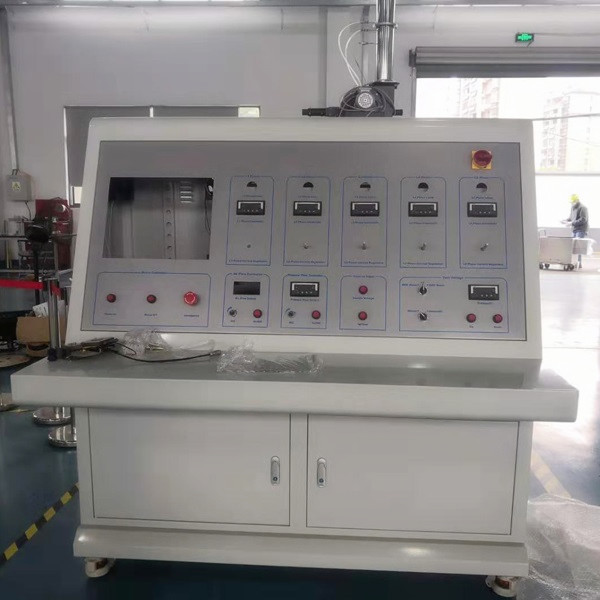

Испытатель огнестойкости проводов и кабелей

Введение продукта

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Технические параметры

1Источник тепла: горелка пропанного газа типа ленты AGF
2Структура с 3 рядами перекрестных отверстий, средняя передняя ширина горелки: 15 мм, диаметр отверстия: 1,32 мм, расстояние между центром: 3,2 мм.
3. Полированный ряд отверстий в пилотном отверстии для сохранения пламени на обеих сторонах плиты горелки.
4.Две термопары установлены горизонтально, отделены на 45 мм слева и справа от центральной линии горелки для проверки температуры.
5Контроллеры массового потока для регулирования потока газа и воздуха, точность не менее 1,5%.
6Программное обеспечение может показывать температуру калибровки горелки, скорость пропанного и воздушного потока и т.д.
7Течение обеспечивается трехфазным звездным трансформатором с достаточной мощностью для поддержания требуемого испытательного напряжения, когда целостность цепи не может быть сохранена.
8.Индикатор соединения проводника (индикатор LED) для формирования тока.
9Значение напряжения автоматически устанавливается программным обеспечением и регулируется панельным контроллером.
10Цифровое отображение данных тока и напряжения, точность тока 0,001A.
11Защита от тока с помощью предохранителя с 2А.
12Данные измерения в режиме реального времени всех токов и напряжений собираются компьютером и генерируются кривые тока и напряжения.
13.Когда целостность цепи не может быть сохранена, соответствующий индикаторный фонарь выключается, компьютер автоматически определяет состояние и записывает время,и посылает звуковую и световую сигнализацию,.

Характеристики продукта

1Устройство поддержки образца должно быть таким, чтобы оболочка или защищенный конец кабеля или образца кабеля поддерживались горизонтально.Один конец образца зажимается фиксированной застежкой, чтобы предотвратить движениеСредняя часть кабеля поддерживается двумя металлическими кольцами, расположенными в 300 мм друг от друга.Металлическое кольцо и другие металлические части поддерживающего устройства хорошо заземленыВнутренний диаметр металлического кольца составляет около 150 мм, и используется круглый стержень диаметром 10±2 мм.
2. Источник зажигания - американский горелка с пропанной лентой AGF с длиной сопла 500 мм и номинальной шириной сопла 15 мм.32 мм и расстояние до центра 3.2 мм. На каждой стороне сопла имеется одно отверстие. Небольшие отверстия служат в качестве направляющих отверстий для поддержания сгорания пламени, а допустимость измерений составляет ± 5%;
3Импортированный регулятор массового потока регулирует поток газа и воздуха, а точность чтения не менее 1,5%;
4Импортированный клапан снижения давления может обеспечить давление на выходе 0,1 МПа±3 МПа;
5. Импортированный датчик давления, может обеспечить диапазон давления 0-200kpa;
6Импортированная термопары Omega диаметром 1,5 мм для калибровки температуры горелки;
7. Может установить время испытания сгорания, и автоматически отключить газ;
8Стандартное программное обеспечение для испытаний, может отображать температуру калибровки горелки, поток пропана, поток воздуха;
9. Испытание применяется к кабелям с номинальным напряжением 0,6/1,0 КВ и ниже;
10Во время испытания ток, используемый для проверки непрерывности, должен проходить через все проводники кабеля.Трансформатор имеет достаточную емкость для поддержания требуемого испытательного напряжения при допустимом течении токаНа другом конце образца,Каждый проводник или каждый набор проводников соединен с указательным устройством (индикатор LED) для формирования тока, через который данные могут быть получены в компьютерном программном обеспечении;
11. Настройка напряжения может быть введена компьютером, автоматически устанавливать значение напряжения. напряжение также может быть тонко настроен через кнопки панели;
12Защита от тока испытательной схемы использует предохранитель и соответствует типу D II, указанному в GB 13539.5. Защитные устройства стандарта 2А. Легко заменять. И использовать импортированные миниатюрные выключатели для защиты каждой испытательной схемы;
13Данные тока и напряжения испытательного кабеля проходят через вторичный прибор, цифровое отображение, точность испытательного тока составляет 0,001A, а фактический ток равен 0.25A - лучший испытательный ток;
14Данные измерения в реальном времени всех токов и напряжений собираются компьютером и генерируют кривые тока и напряжения, показывающие кривые тока и напряжения каждого кабеля в условиях пожара,Дальнейший анализ кабеля в зависимости от времени возгорания может быть проведен.Окончательные данные хранятся в компьютерной базе данных, и для легкого доступа создается стандартный отчет.;
15. калибровка температуры пламени перед испытанием, импортируемая бронированная термопары калибровывается, калибровочная температура собирается компьютером в течение не менее 10 минут,и режим огня выбран в компьютереВ соответствии с режимом подачи огня компьютер выполняет отбор проб в устойчивом состоянии и расчет разницы в соответствии с собранной температурой и выдает отчет о проверке.Сохранить отчет и сохранить его в базе данных для обеспечения надежности и авторитета проверки;
16Во время испытания, газ и вспомогательный воздух оба являются регуляторами массового потока, и Вентури смешивается, компьютер автоматически управляет клапаном потока,и данные записываются в реальном времени в базе данныхКомпьютер автоматически контролирует соотношение газа и вспомогательного воздуха, чтобы сгорание было полностью, создавая стабильный пламя и стабилизацию температуры пламени;
17Когда цепь заряжается нормально, каждая цепь принимает импортированный индикаторный свет.Компьютер автоматически определяет текущее состояние и управляет звуковой и световой сигнализацией.

Применение:Огнеиспытатель провода и кабеля используется для проверки огнестойкости кабеля для проводки или сетки,и горит в пламени не менее 750 °C и 950 °C для проверки целостности кабеля для поддержания цепи.

Стандарты

IEC:IEC 60331-11&12:2002, IEC 60331-21 ~ 23:1999
IEC 60331 Испытание электрических кабелей в условиях фира Целостность цепи
IEC 60331 Часть 11 Огонь один при температуре пламени не менее 750 ̊C
IEC 60331 Часть 21 Кабели номинального напряжения до 0,6/1 кВ и с включением
IEC 60331 Часть 12 Огонь с ударом при температуре пламени не менее 830 ̊C
IEC 60331 Часть 31 Огонь с ударом Кабели номинального напряжения до и включая 0,6/1 кВ
Размер: 1750 мм (В) x 680 мм (Д) x 1400 мм (В)
Масса: 160 кг

Требования к установке

Электрический: 380 В 3-фазный переменный ток, 50/60 Гц, 30 А
Температура окружающей среды: от 10 до 35 °C
Пробная комната: 3000 мм (W) x 3000 мм (D) x 3000 мм (H)
Газ: воздух и пропан
