Согласно GB/T17651.1~2 и IEC61034-1~2,первые части "испытательного устройства" и вторую часть "этап испытания и требования для определения плотности дыма кабелей или оптических кабелей в определенных условиях"Определение плотности дыма является важным аспектом оценки характеристик сгорания кабеля или кабеля.которая связана с эвакуацией персонала и определением близости огнетушителяЭтот прибор в основном используется для определения концентрации дыма кабелей и оптических кабелей в определенных условиях и для проверки плотности дыма.В условиях горения пламенем или безпламенного сгорания, пропускная способность используется для сравнения различных кабелей или кабелей при определенных условиях.
Особенность
Этот инструмент относится к трем аспектам механической, оптической и электронной экспертизы.стабильная производительность и легкая эксплуатацияИнтерфейс работы Windows XP, стиль LabVIEW и идеальный механизм безопасности.Во время испытания результаты измерений отображения в режиме реального времени и динамически нарисовать идеальную кривую (через скорость отображения и кривой времени), данные могут храниться постоянно, читать и распечатывать вывод, можно напрямую распечатать отчет.
Программное обеспечение для измерений: основные данные плотности дыма и света, специфической оптической плотности, коэффициента курения, максимального коэффициента курения и средней плотности дыма могут быть проверены на WINDOWS XP+VB6.0 интерфейс работы. Он также имеет операционный интерфейс калибровки, редактирования, тестирования, корректировки параметров и так далее. Программа использует компьютерное автоматическое управление, сбор, запись и расчет результатов.
Принцип
Система измерения света для плотности дыма кабеля или оптического кабеля в определенных условиях состоит из источника света, кремниевой фотоэлементы, приемника источника света и компьютерной системы.Свет, вырабатываемый источником света проходит через плотность дыма лаборатории 3M * 3M * 3M, образуя равномерный луч диаметром 1,5 м + 0,1 м на стене напротив источника света.Фотоэлемент, установленный в центре луча, определяет интенсивность луча от источника светаКогда камера сгорания из-за сгорания кабелей производит много дыма, дыма фотоэлектрического поглощения,Достижение интенсивности луча кремниевых фотоклеток ослабляется компьютерной системой для обработки данных., мы можем вычислить относительное к начальной 100% с линейной реакции световой проницаемости.

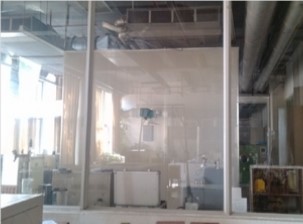

Проектирование камеры сгорания, два способа для клиентов, чтобы выбрать: первый использует кирпичную стену, наша компания предоставляет схему проектирования,отправить профессиональных инженеров на строительствоВторое устройство с подходящим материалом крепится на угловую железную скобку и всю кубическую камеру сгорания.
Состав оборудования

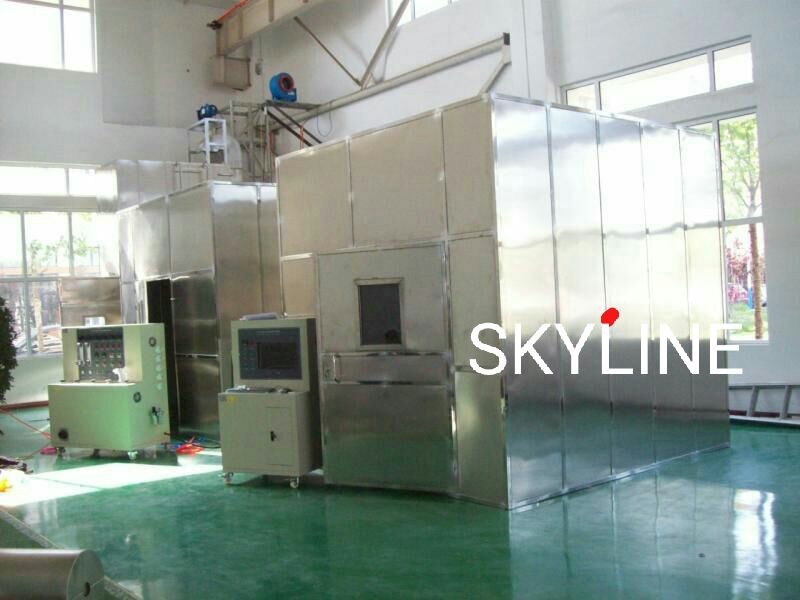

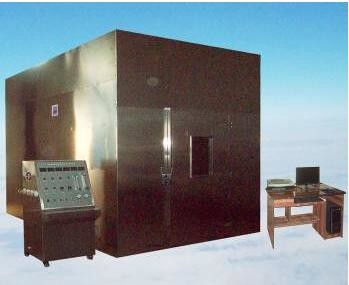

Весь прибор состоит из закрытой испытательной коробки, фотометровой системы измерения, спиртового диска, системы сгорания, зажигателя, испытательной коробки, кабельной стойки,прибор для измерения температуры и программное обеспечение для измерения плотности дымаКружка разработана с помощью одночипового микрокомпьютера с высоким технологическим содержанием и стабильной производительностью.Он широко используется производственными заводами проволоки и кабельной промышленности и научно-исследовательских и испытательных подразделенийИспытательная коробка представляет собой испытательный кубик объемом 27 м3.
Подробные технические параметры
| Камера сгорания |
Внутренние размеры: 3M x 3M x 3M в общей сложности 27 кубических метров. |
| Оборудование для наблюдения за вспышкой |
A: Световой источник импортированная кварцевая галогенная лампа: номинальная мощность 100 Вт, номинальное напряжение: 12 В, номинальная величина возврата: 2000 - 3000 Lm
B: приемник: для кремниевых фотоэлементов проницаемость 0% пропускается без света, а скорость пропускания - 100% света без окклюзии.
|
| Стандартный источник огня |
О: Источник огня - 1,0 литра алкоголя
B: Алкогольная поднос: из нержавеющей стали, дно 210 x 110 мм
|
| Смесь дыма |
Дым равномерно распределяется в камере сгорания с помощью настольного вентилятора. |
| Испытание на пустом месте |
Сжигающаяся лампа с алкоголем приводит к достижению температуры в камере сгорания 25±5°C. |
| Устройство для измерения температуры |
Высота внутренней поверхности составляет 1,5 м от земли, а датчик температуры устанавливается в месте, где стена 0,5 м. |
| Содержит программное обеспечение для измерений, содержащее передачу, выходной кривой и отчеты |
| Компьютер (приготовьте для себя принтер) |
| Сила |
220 В, 4 КВт. (это должно указывать общую мощность устройства) |
| Плотность дыма |
0 - 924 автоматическая шестипеременная передача |
| Диапазон измерений |
0.0001 ≈ 100% |
| Точность измерений |
± 3% |
| Рабочее напряжение |
200-240В 50 Гц |
| Температура окружающей среды |
Температура в помещении 40°C |
| Относительная температура |
≤ 85% |
| Рабочая среда |
Необходимо избегать прямого света и не допускать приводного воздушного потока во время работы прибора. |
Другие параметры и введение
a.Входная дверь оснащена окнами и непрозрачными окнами, которые могут препятствовать проведению инспекционных работ.
b.Нижняя часть квадратной коробки оснащена устройством автоматического зажигания, а верхняя часть установлена устройством внутреннего регулирования давления коробки.
c. Источник света: лампа накаливания 12 В, длина волны света от 400 до 750 нм.
d.Ацептор: для кремниевых фотоэлементов проницаемость 0% пропускается без света и проницаемость 100% света без окклюзии.
e.Система сгорания: состоит из регулирующего клапана давления, фильтра, регулирующего клапана, потокомера и горелки.
f.Горняк: состоит из зажигателя и спиртового диска и расположен в центре образца.
Основная конфигурация
| Рабочий стол (включая экран) |
1 комплект |
| Непрозрачный шаблон |
1 |
| Запасная лампочка |
2 |
| Инструкции |
1 |
| Сертификат |
1 |
| Калиброванная линза |
2 |
| Печатные аппараты |
1 |
| Программное обеспечение анализа |
1 |
| Закрытие деятельности |
1 |
Какова плотность дыма кабеля?
Испытание плотности дыма кабеля по стандарту BSEN 61034 (ранее BS EN 50268) обычно называется испытанием кубического размера 3 метра.предназначенный для определения объема дыма, вырабатываемого при сжигании кабелей. В течение 40 минут кабели сжигаются, а через камеру проходит луч белого света.
