EN1363 Оборудование для испытания долговечной воспламеняемости/пожарное испытание строительного компонента Вертикальная печь

Оборудование для испытания долговечной воспламеняемости/пожарное испытание строительного компонента Вертикальная печь

Использование

Стандарт EN 1363 в основном предназначен для требований к огнестойкости строительных материалов и отделочных деталей при высоких температурах.

Введение продукта

Конструкция испытательной печи соответствует соответствующим требованиям EN1363-1,1363-2 Кривые углеводородов и стандарты ISO в испытаниях огнестойкости для компонентов строительных материалов и аналогичен Sintef (Норвегия), LGAI (Испания), PSB (Сингапур), OTIS (Франция), Vetrotech (Швейцария), Chiltern International (Великобритания), AGCFlatglass (Бельгия) Bodycote Warrington Fire (Великобритания),Дальневосточный центр обнаружения пожаров (Китай) и Томас Белл-Райт (Дубай) . The equipment is specially designed and improved over many years to create a reliable and accurate method of testing the various sample configurations and necessary components of the combustion chamberНа камере сгорания могут быть помещены различные типы ограничительных образцов.с конкретными критериями производительности.

Печь производится, устанавливается и испытывается на нашей фабрике, и в соответствии с вашей заранее установленной функцией, она демонтируется в упаковки, подходящие для тяжелой загрузки и транспортируется в прицепы.

Стены печи будут опрыскиваться теплостойкой краской Hammer blue, согласно действующим правилам настроить трубопроводную систему.

Печь испытывала температуру до 1250 °C.

Технические параметры

Покрытие печи:

Как правило, изоляционные кирпичи класса 1400 облицовываются изоляцией из диатомичной земли и сверхизоляционными низкотемпературными материалами в определенных областях.использование максимально возможной плотности 42% во всех опасных зонах и зонах основания горючего, подходящих для подключения цемента;Алюминиевый кирпич, внутренняя подкладка обеспечит достаточную изоляцию во время 6-часового высокотемпературного теста.

Заменяемые, плотные, высокопрочные, литые материалы, сделанные изготовленные кирпичи, будут закреплены вокруг стальной конструкции в передней части камеры сгорания.Предварительно изготовленный огнеупорный просмотровый порт построен путем разлива легкого огнеупорного материала в стальной конструктивной оболочке, которая может быть удалена извне, если это необходимо для ремонтаАпертура видеокамеры может быть использована вместо порта просмотра огнеупорного материала в соответствии с требованиями клиента.

Поперечные сечения трёх дымовых отверстий являются круглыми, каждый из которых содержит воздушный шлюз.Дымная подкладка здесь из биоразлагаемого керамического волокна.

Стальная рама:

Облицовка изготовлена из мягкой стали и листового металла и предназначена для твердой, не деформированной конструкции.и пункты мониторингаКонструкция стальной рамы должна гарантировать, что ее функциональная функция была учтена.

Печь поставляется в трех частях, которые могут быть собраны на месте.

1) Поддержка металлургических работ и чугунных работ

Вертикальная поверхность прикреплена к профилю из твердого чугуна на конструкции камеры сгорания и предназначена для съемки.В литье образуется отверстие для приема и поддержания инкрустированного керамического наполнителя, используемого для уплотнения вертикальной ограничительной рамы, который закреплен четырьмя клинными/рулочными скобками.

2) Моторизованные регулируемые давлением демперы

Газ попадает в вертикальные каналы в задней части печи через три отверстия и затем идет в общий дымоход.Три шлюза работают на двигателе и контролируют давление в камере сгорания.Воздушный шлюз охлажден водой и требует от клиентов обеспечения водоснабжения и дренажа.

3)Оборудование для горения

Обеспечить оборудование для сгорания следующим образом:

12 соприкосновений газового горелки для зажигания на поверхности образца

12 гибких воздушных труб

12 гибких газовых труб

12 ручных клапанов воздушной бабочки

12 электромагнитных клапанов первого порядка и газовых клапанов с двойным соединением

12 газовых розетки

12 нагрузки низкое давление нулевой газовый регулятор

3 электрических пропорционально открытых главных клапанов управления воздухом/газом

12 комплектов автоматических устройств управления безопасностью газовых горелки с искровым зажиганием и УФ-компонентами

12 свечей

12 детекторов пламени УФ-типа

1 переключатель разницы давления воздуха

1 переключатель отрицательного давления

1 переключатель давления

2 выключателя давления газа

1 группа воздухо- и газопроводов к печи

1 ручной главный клапан отключения газа

Вертикальные поверхности 6 горелки на каждой стороне 6 сторон контролируются 3 зоны (4 в каждой зоне)

Устройство оборудования для сгорания/зажигания и трубопроводов устанавливается нашими зарегистрированными газовыми инженерами в соответствии с газовыми правилами, которые соответствуют европейским стандартам.Система отключения огня от отдельного горелкиУльтрафиолетовое устройство, устройство зажигания искрой, устройство блокировки переключателя дифференциального давления, переключатель давления подачи воздуха/соленоидный клапан, переключатель высокого и низкого давления газа, переключатель отрицательного давления,печь через переключатель давления, дифференциальное давление, давление воздуха, переключатель, переключатель запуска света, переключатель ограничения воздушного замка и система очистки

4)Термопары, расположение и конструкция, соответствующие последним правилам

В упаковке вспомогательных принадлежностей указывается местоположение девяти термопар в задней стенке печи.Мы будем поставлять подходящие трубы из никель-железового сплава для поддержки термопаров, которые мы предоставляем..

5)Точки давления, положения и конструкция, соответствующие последним правилам

Две трубы из никель-железового сплава расположены по обе стороны стены камеры сгорания, и концы труб имеют форму "Т".Все точки давления будут подключены к полевой проводки инвертора.

6)Анализатор кислорода

Указанные пункты отбора проб включают пробирки и принадлежности из никель-железового сплава.

7)Видные порты

Четыре установки расположены на задней стенке печи и состоят из теплостойкого стекла, воздушного охлаждения, подключения к трубе питания и тепловых щитов из нержавеющей стали.Альтернативой этому виртуальным окну является диафрагма камеры.

8)Электрические работы

Все электродинамические клапаны, ящики управления безопасности, свечи, детекторы пламени, вакуумные и переключатели перенапряжения,Электрические клапаны и предохранительные переключатели будут подключены нашими инженерами-монтажниками к коробке соединения терминала..

9)Технические подробности

Для валовой печи 3 м х 3 м потребность в газе составляет около 260 кубометров природного газа в час, сжиженный нефтяной газ - 130 кубометров в час, а минимальное давление составляет 21 мбар.

Требования к воде, стандартный 15 мм красный медь бытовой холодной водоснабжения, вблизи каждого из этих трех клапанов регулирования давления, печь весит около 12 тонн.

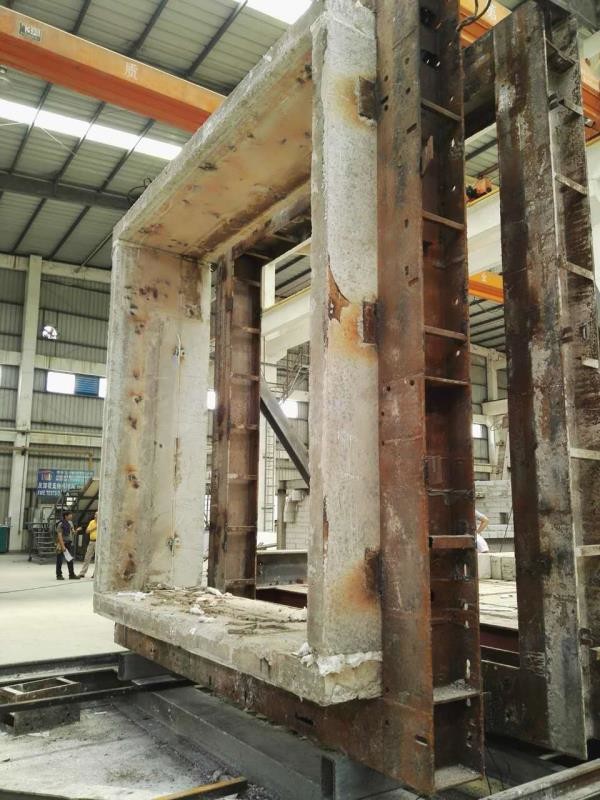

Ограничительная рама без нагрузки для вертикального испытания

Внутренние размеры 3м х 3м Вес - около 5 тонн (без образца)

1. Обзор

Полная рама подходит для перемещения с мостовым краном внутри здания.Четыре роликовые пружины соединены с клинными скобками на раме, чтобы сделать их твердыми и запечатанными в камере сгорания.

Внешняя рама - это прочная рама из гибкой стальной пластины, защищенная от прямого тепла с предварительно изготовленным огнеупорным материалом высокой плотности и креплением.и механические повреждения происходят во время испытаний. Заменить его самостоятельно. Кирпич имеет правильно расположенное отверстие в нем, чтобы облегчить фиксацию образца. Внутренний размер ограничительной рамы составляет 3 метра х 3 метра.

Весь прибор имеет опорное тело, так что раму можно установить в любом месте лаборатории.

Наш обзор системы управления печей применим к полномасштабной испытательной конструкционной огневой печи, изложенной в настоящей спецификации, которая является альтернативой между этими двумя печами.

Мы включаем автоматическое управление и регистрацию данных, полное ручное управление, дисплей видео,и система измерения мощности, которая измеряет все входные каналы датчиков индивидуально и обеспечивает анализ данных терминального испытания.

Система записи данных имеет в общей сложности 240 каналов записи в 4 позициях записи и способна измерять от всех основных типов преобразователей постоянного тока до термопаров типа K, N и R,Степениковые приборы, датчики давления, датчики перемещения, газоанализаторы, выходной элемент нагрузки и датчик давления..Изоляционное напряжение 3000 В постоянного тока обеспечивается между входом измерения и компьютером управления.

Выход из всех каналов измерений может быть получен за одну секунду.

Данные в режиме реального времени отображаются в комнате мониторинга, и может быть второй дисплей рядом с печью, но это не включено в этот этап.

2.Описание оборудования

Сердцем системы является уровень защиты IP65, включающий все реле и логику, необходимые для управления печью.Все внешние соединения проходят через соответствующие кабельные железы или кабельные каналыВнутренние переключатели устанавливаются по отраслевым стандартам DIN с установкой 4 полюсных реле, каждый со своим собственным индикатором и блокировкой.Настройка интерфейса микропроцессора осуществляется с использованием аналоговой системы и переключения устройств В/ВВсе внутренние переключатели и внешние линии управления соответствуют отраслевым стандартам 24В.До тех пор, пока есть вероятность таяния., он устанавливается в систему с помощью миниатюрных выключателей и устройств защиты от утечек.

3.Управление компьютером

Условия, необходимые для полного компьютерного автоматического управления температурой и давлением печи, подключены к системе управления через RS485.

Будет поставлен компьютер управления, который может обеспечить минимум 256 МБ графической системы, 2,66 ГГц процессор, 2 ГБ памяти и 300 ГБ фиксированного диска.Операционная система Windows XP или Vista, если не указано иное.

Оптически изолированное соединение RS485 означает, что между компьютером и кабинетом управления практически нет границ.Этот компьютер используется для отображения информации печи, включая температуру печи и давление, состояние горелки и положение клапана, включая термопары образцов и другие датчики, такие как отклоненные выходы.

4.Регистрация данных с использованием двойной системы регистрации

Данные были записаны на вышеуказанный компьютер, и во время испытания он показывал данные анализа в режиме реального времени эффективности пробы.Устройство может транслировать свой экран на стандартной компьютерной сети, и любой компьютер, подключенный к этой сети, может войти в информацию о тестах.Вся записанная информация автоматически сохраняется на другом компьютере.

5.Ручное управление

Печь может работать вручную. Вся система зажигания никоим образом не зависит от работы компьютера управления.Серия света указывает на то, что прозрачная последовательность прогрессировала правильноПосле того, как все доступные горелки зажжены на заранее установленное время с их отдельной панели управления горелки. Если печь не зажжена в течение этого периода, система должна быть очищена снова.Расположение газового воздуха в каждой зоне и двигателя воздушного тормоза может регулироваться индивидуально или с помощью главного набора управленияВо время испытания безопасность печи контролируется цепочкой блокирующих устройств, каждое из которых имеет свой индикаторный свет.так что перекрытие, которое заставляет печь закрыться, захвачено и удерживается до ручного перезагрузки последовательности обжигаВ то же время оснащены аппаратурой звуковой сигнализации.

6.Интерфейс измерения

Наша рекомендуемая система записи и управления данными состоит из группы из 60 канальных модулей, которые составляют в общей сложности 240 каналов.Каждый 60-канальный модуль размещен в своем собственном промышленно разработанном корпусе, который легко размещается, чтобы достичь панели соединительной коробкиУстройство может быть установлено на фиксированном месте или предоставлено в виде мобильного устройства с кастером, предоставляемым поддерживающей рамой.Модуль просто вставляется в измерительную сеть через настенный розетку, так что он помещается вокруг печи.

Эта сеть измерений может быть расширена, чтобы ее устройства могли использоваться для других экспериментов в лаборатории.

Огнеупорный интерфейс измерения предназначен для преобразования выходного напряжения постоянного тока всех типов датчиков испытаний сгорания, таких как термопары и датчики давления.в цифровом виде, который затем может быть передан в компьютерные системы для отображения и храненияЛюбой датчик, обеспечивающий выходное напряжение постоянного тока, может быть подключен к любому каналу.

Компенсация холодного соединения обеспечивается для всех типов термопаров, включая стандартный и расширенный диапазоны температуры.

Конструкция преобразователей переменного тока и постоянного тока, используемых в этих устройствах, представляет собой преобразователь высокого разрешения, который имеет много преимуществ по сравнению с другими конструкциями для измерений низкой частоты,особенно способность программировать электрический шум путем соответствующего выбора частоты отбора пробКаждый канал может быть индивидуально запрограммирован для оптимизации характеристик преобразования подключенного типа датчика.

Кружка канала также включает специально разработанные фильтры ввода для обработки высокого статического электричества, вырабатываемого определенными типами огнеупорных испытательных элементов.Автоматическая фоновая калибровка выполняется между измерениями.

Устройство подключено к компьютерной системе через оптически изолированную многоточечную сеть RS485,и до 256 устройств могут быть соединены одной нитью кабеля скрученной пары на расстояние в несколько километровДругие типы модулей, которые могут быть подключены к этой сети измерений, также доступны.Эти устройства имеют другие особенности, такие как меньшее количество входных каналов в каждом месте или интерфейс с реле, переключатели и двигатели.

7.Техническая спецификация
