Испытатель воспламеняемости строительных материалов солнечные батареи

Оборудование для испытания воспламеняемости солнечных элементов соответствует стандартам UL 1730 ASTM E108

Введение продукта

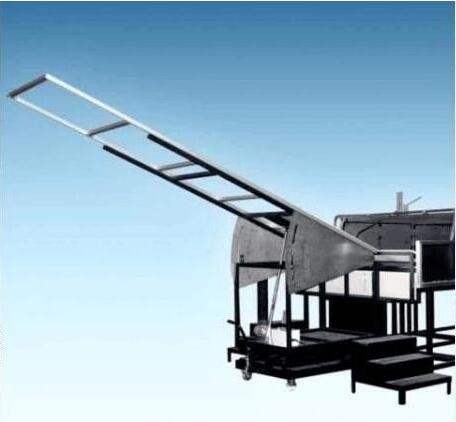

Машина для испытания распространения пламени и горения солнечных батарей основана на UL 1730, IEC 61730-2 дизайн и разработка.Это моделирование реальных условий для оценки крыши и компонентов огнестойкости прибора., в образцах A1,82m, b2,4m и c3,9m для оценки уровня A ~ C. Также может использоваться в огнеупорных характеристиках фотоэлектрических компонентов, используемых в этом испытании.

Стандарты

UL 1730: детектор дыма в многоквартирных и гостиничных комнатах
Мониторы: электрический сигнал обнаружения домашней пыли;
UL 790: стандартный метод испытания на пожаре для материалов крышного покрытия;
ASTM E108-04: стандартный метод испытания на пожаре для материалов кровельного покрытия;
NFPA 256: огневые испытания на крыше.
IEC 61730-2 Приложение b: испытания на фотоэлектрические модули.

Характеристика оборудования

Структурные части
1- материалы для крыши из фанеры, размеры: 1300 (w) X1000 (d) x120 (h), до
установка пробы;
2Несгораемость испытательная доска, установленная в конце испытания, может остановить испытание
терпеливые панели;
3. панель управления вентилятором из нержавеющей стали, угол испытания может регулироваться,
Размер: 1,440 (л) x 940 (ч) мм;
4. используется для поддержки испытаний основной рамочной стойки, коррозионностойкой стали, размеры: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5Негорячая пластинка сборка, установленная перед рамой для имитации
ограждения и ограждения, расширение пламени от горелки до образца,
Размеры: 330 (w) x 2,130 (d) x 584 (h) мм;
6Скорость воздушного потока для испытательной панели: 19 ± 8 км/ч (5,5 М/сек), и настроить
анемометровый монитор;
7Отдельные вентиляционные трубы, которые могут быть извлечены из-за пределов лабораторного воздуха;
8. Медоносный фильтр устанавливается в воздуховоде, устанавливается газовый впускный гид;
9. Вентиляционные каналы, оборудованные панелью регулирования наклона для регулирования направления воздушного потока;
10Вентиляционные трубы, прикрепленные к руководству, могут увеличить скорость, чтобы обеспечить подачу испытательного воздушного потока от внешних помех, направляющие пластины из нержавеющей стали,местоположение не меняется с давлением ветра;
11- материалы для трубопроводов из нержавеющей стали, коррозионно- и теплостойкие, размеры: 2,130 (w) x 762 (h) x 3,000 (l) мм;
12. Вентилятор 220V,50HZ, трехфазный питание, оснащен системой обратной может автоматически регулировать скорость ветра, минимальный поток на 300m3/мин;
13Инвертор бесконечной переменной скорости, регулируемый от 0 до 100%;

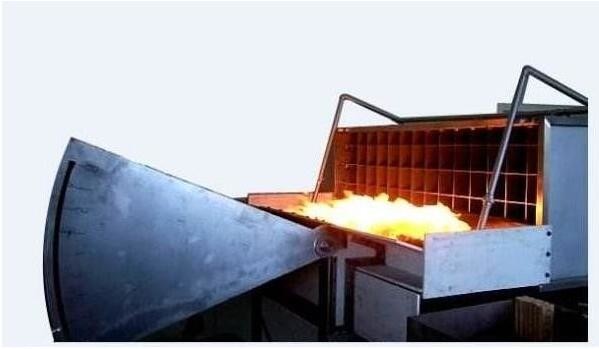

14Газовые горелки (для прерывистого Ши Хуо, распространения пламени и летящего огня), 1,12 м, 60,3 мм, движущиеся в стороне испытания, имеют щель 12,7 мм (ширина) * 0,91 м (длина);
15Газовый горелка может обеспечить 22000Btu/min (387kWh), и в соответствии с a, b, c три уровня сгорания, высокоточный клапан управления газом регулирует поток газа,
16. Термопары верхнего горелки установлены на 58,7 мм, 888 ± может испытывать 28 oC;
17. Система автоматического зажигания, обеспечивает безопасность выполнения испытаний, зажигание электрода 1.8 кВт контроллер массового потока является минимальным давлением в соответствии с различными стандартами, контроль скорости потока газа,Классы A и B:21,000 ~ 22000 Btu/min (369 ~ 387 kWh) в течение 10 минут, класс С:18,000 ~ 19000 Btu/min (316 ~ 334 кВт·ч) 4 минуты;
18. Система контроля температуры класса А и B: 760±28oC (1400±50oF) - 21000 ~ 22000 Btu/min - класс C: 704±28 c (1300±50oF) - 18000 ~ 19000 Btu/min
19Высокоточные датчики давления и клапан регулирования давления контролируют давление газа;
1) - Каждый переход на газ в горелках должен следовать различным методам испытаний и контроля;
2) - СПГ: с помощью MFM можно точно измерить поток (управление клапаном регулирования потока);
3) - СПГ: скорость воздушного потока с использованием системы инвертора: испытательная палуба 19 ± 8 км/ч (5,5 М/сек);
20Металлические сетки материала поддержки, поддоны могут вращаться, так что полное сжигание
материалы;

Испытательный участок

1Компьютерная система управления специальным программным обеспечением США для эксперимента Labview, интеграция 10.2 "LCD скрей;
2Системы сбора данных, язык программирования LabView используется для программирования, карты сбора данных США NI предлагает
3Система сбора данных состоит из следующих частей:
Модуль ввода термопары на 16 бит
2 16-битный модуль ввода для преобразования a/d
3 Модуль ввода/вывода данных
4 12-битный модуль выходной конверсии a/d
5 4 и 8-слотный задний план
6Лабораторные модули
7Лабораторный просмотр/сетевой модуль Ethernet
4. Бренд системы испытаний, газовые горелки, пламя поглощает горящий материал, газовый горелка 880±10oC температура может быть регулирована.

Стандартные результаты

1Общие стандарты распространения пламени
1 Любая часть материала (компонент или панель) крыши, находящегося на испытательной площадке, вспыхивает пламенем или светящимися частицами.
2Может проскальзывать через, расколоть, изогнутые крыши покрытия материалов, таких как крыша палубы открытой,
3Ограничение пожарной безопасности A: диапазон распространения пламени 1,82M,
Уровень пожарной безопасности B: диапазон распространения пламени составляет 2,4 м.
Класс пожарной безопасности С: площадь распространения огня 3,9 м,
Измеряется от края пробы распространения пламени,

2.Общие нормы для сжигания на крыше
1 Любая часть или компонент панели из испытательной палубы в огне, дующий или падающий,
2 Части крыши или часть панели в конструкции крыши или компонент в виде светящихся частиц исчезают,
3 Продолжайте с компонентами или панелями сгорания
