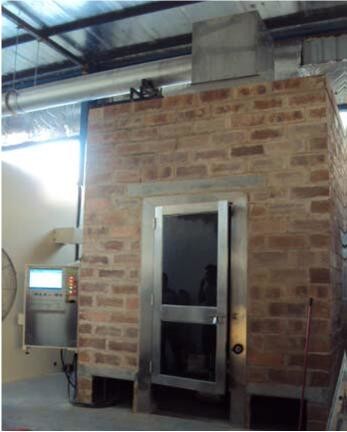

Лабораторные строительные материалы, испытатель воспламеняемости, UL1685 Вертикальная камера испытаний для кабелей

Лабораторное оборудование для испытаний воспламеняемости, UL1685 Вертикальная камера испытаний для кабелей

Применение

Основные компоненты, включая

Система управления источником зажигания

b.Сборная башня и система управления выхлопными газами

c.Система управления давлением и потоком газа

d.Система проницаемости дыма и измерения температуры

e.Система измерения высоты пламени

Технические параметры

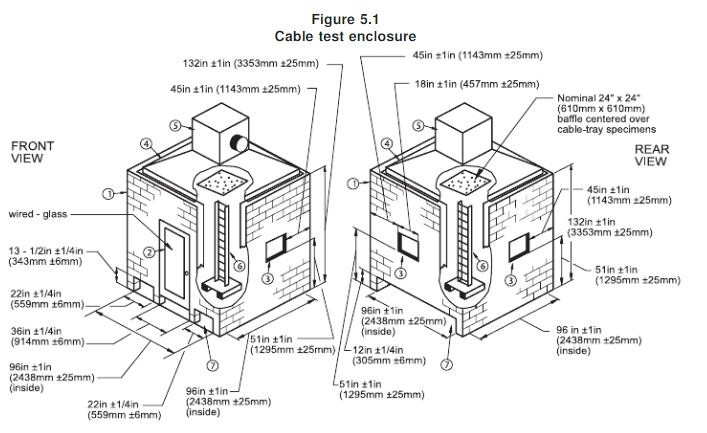

1Лаборатория: стена использует высокотемпературный огнеупорный кирпич, внутренняя поверхность обработана черным, а размер стены W2438 x D2438 x H3353 мм; окрашен

2Дверь лаборатории: W0.9 x H2m рама из нержавеющей стали, отвержденная стеклянная дверь;

3. башня сбора дыма: угол наклона 40 градусов, куб 914 мм; длина фильтра 610 мм;

4Окно наблюдения: длина стороны 457 мм, расстояние от основания до земли 1295 мм, а справа к стене 1143 мм.

5Впуск воздуха: 559 x 343 мм, 914 x 305 мм, 2438 x 343 мм;

6Выпускная труба: L9000 * диаметр 406 мм, установленная в башне справа от уровня сбора кубиков;

7. Горящая лестница: высота 2400 мм, L305 * W25 * D25. Расстояние 299 мм между двумя квадратами;

8. А: есть 242 отверстия L341mm * D30mm;

9. Поток газа: 13,2 л/мин, стандартное давление и температура, регулирование массового потока;

10Проток воздуха: 76,8 л/мин, стандартное давление и температура, контроль массового потока;

11. Определение потока: для измерения скорости потока выхлопной трубы используется дифференциальный датчик потока давления, обеспечивающий основу для управления скоростью вентилятора.

12Пропускная способность: кремниевая фотоэлементная ячейка обнаруживает плотность дыма образца при сжигании.

13. Высота пламени: инфракрасный видимый свет в реальном времени указывает текущую высоту пламени;

14. Специальное программное обеспечение: может рисовать потоки трубопроводов в режиме реального времени, плотность дыма, высота пламени и другие данные для рисования кривой, и генерировать отчеты, могут быть сохранены для проверки или печати;

15Система управления: компьютер + программное обеспечение управления, массовый потокомер и т.д.

Стандарты

Согласно пунктам 9.6 и 9.7 UL1685-2007, UL2556-2007
