Оборудование для испытания воспламеняемости критического радиационного потока для напольных панелей

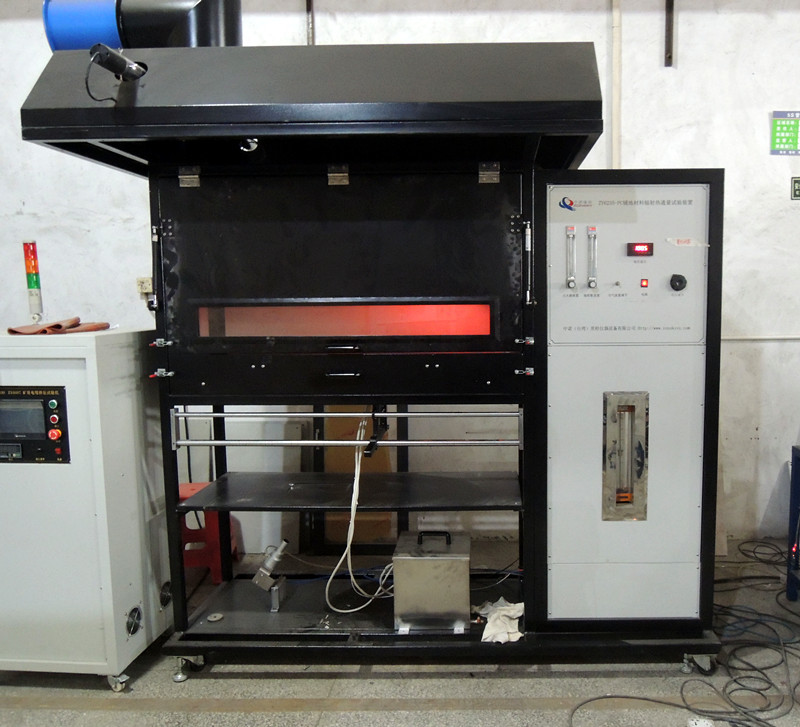

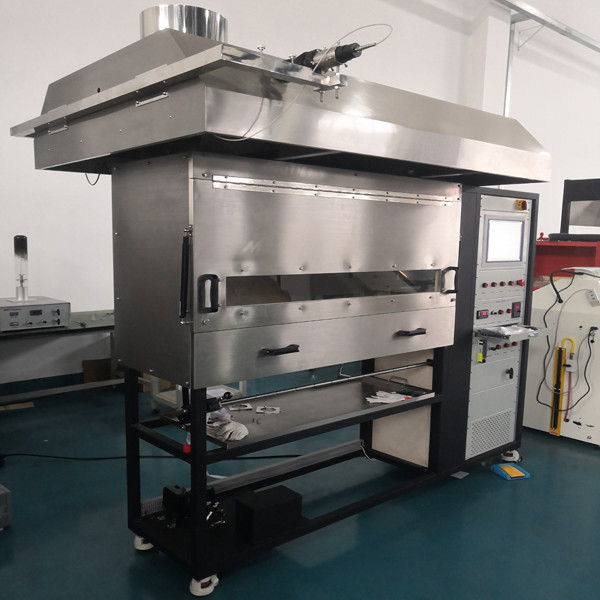

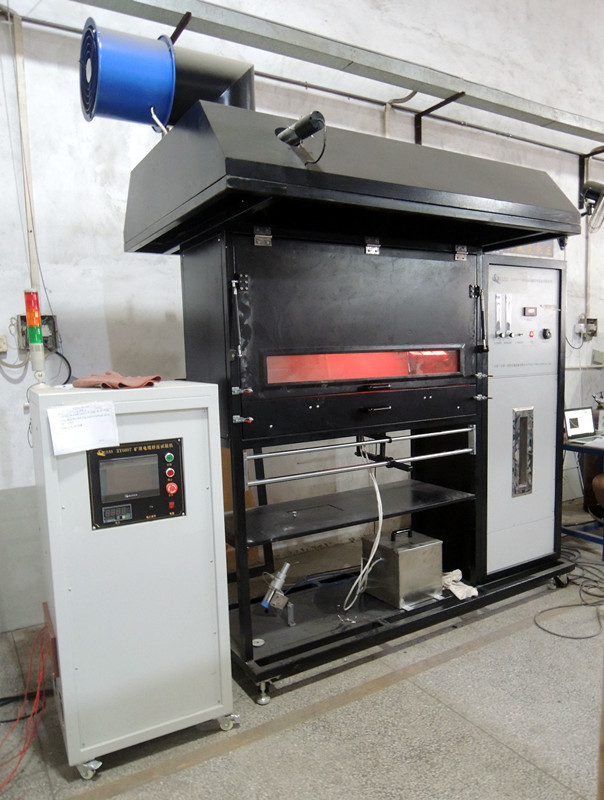

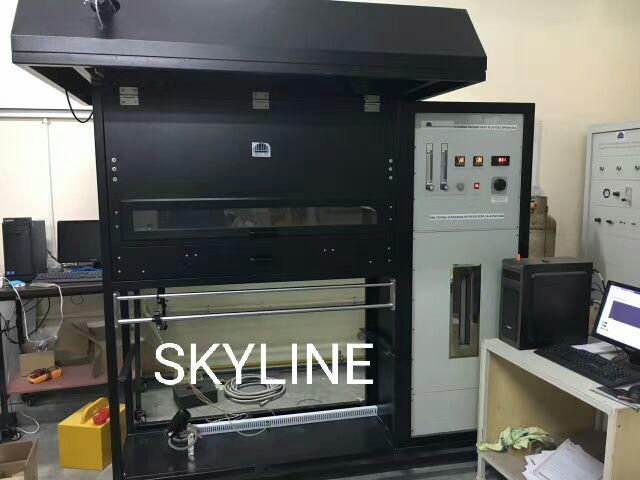

SL-FL05 Устройство для испытаний панелей для лучевых полов
Для измерения критического радиационного потока горизонтального распространения пламени и плотности дыма напольного материала во время испытания.
Обзор продукции
Устройство для испытаний лучевых панелей напольных покрытий SL-FL05 представляет собой систему испытаний реакции на огонь, предназначенную для напольных материалов.измерение критического потока излучения и распространения пламени при управляемом источнике излученияОн используется для оценки напольных покрытий, таких как ковры, дерево, винил и композиты для классификации пожарной безопасности, предоставляя важные данные о сопротивлении возгоранию и распространении пламени.
Особенности
1Все конструктивные компоненты изготовлены из нержавеющей стали, внешний вид и коррозионная устойчивость;
2Источник излучения представляет собой пористую керамическую теплоизлучающую пластину размером 300*450 мм и наклоненную на 30°;
3Калориметр импортирован из США, диапазон 50 кВт / м2;
4Диаметр зажигателя 0,7 мм, 19/EA, расположен внизу центральной линии каждых 60°;
5Стандартная пластина изготовлена из силиката кальция без слоя покрытия, размер которого составляет 1050*250 мм, толщина 20±1 мм, плотность 850 ± 100 кг/м3;
6Небольшой стальной вспомогательный зажигательный горелка зажженный образец.
7. впускной клапан управления потоком, точный контроль пропанного потока;
8. Укомплектован воздушным вентилятором, обеспечивающим воздух, смешанный газ через вентури смешивающий газ
Стандарты
• ISO 9239-1: Испытание реакции на огонь напольного покрытия - Часть 1: Стойкость сгорания напольных материалов, испытываемых радиационным теплом
• ISO 9239-2: Испытание реакции пола на огонь - Часть 2: Испытание состояния распространения пламени при потоке тепла 25 кВт/м2
• ASTM E 648: Критический радиационный поток напольного стандартного испытания - система покрытия использует радиационную тепловую энергию
• ASTM E 970: Использование источника тепловой энергии излучения, испытание изоляции пола
• NFPA 253: Стандартный метод испытаний для использования радиационной тепловой энергии, система наложения испытательных пластинок Критический радиационный поток
Технические параметры
| Максимальная рабочая мощность |
5 кВт |
| Точность времени |
< 1 с / ч |
| Тепловой потокомер Диапазон измерений |
(0-15) КВт / м2; (тепловой поток, принадлежащий клиенту)
|
| Точность тепловизора |
± 0,2 КВт/м2 |
| Точность тепловизора |
< ± 3%; |
| Диапазон пирометра теплового излучения |
400-600 °C, точность ± 0,5 °C; |
| Ошибка черной температуры тела |
± 5 °C; |
| Скорость дыма |
(2,5 ± 0,2) м / с |
| Мощность дыма |
(39-85) м3 / мин |
| Размер пористых огнеупорных панелей излучения |
300 × 450 мм, способность высокой температуры около 900 °C; |
| Термопары |
диаметром 3,2 мм бронированной термопары из нержавеющей стали типа K |
| Горящий факел |
диаметр ¢ 10 мм диаметр ¢ 6 мм, распылительная трубка на 35 ¢ 0,7 мм отверстие |
| Высота пламени |
60 ~ 120 мм регулируемый |
| Система зажига |
высоковольтный электронный зажиг |
| Размер коробки для сжигания |
L1420 * W1200 * H2300 (мм) |
| Сильная выхлопная система |
машина оснащена сильным вентилятором, когда испытание завершится, запустите систему выхлопного вентилятора будет исчерпан на улице |
- Газоснабжение и сжигание Инверторный вентилятор и смеситель Вентури обеспечивают стабильное соотношение воздуха/газа и пламя.
- Радиоактивная плитка и горелка ️ Термоустойчивая керамическая плитка из пчелиного рога (300×450 мм, наклон 30°).
- Калибровка ∙ Пористый калибровочный аппарат регулирует излучение движением вверх, влево или направо.
- Камера и выхлопная камера Внутренняя камера, облицованная теплостойкими и коррозионно-устойчивыми алюминиевыми силикатными пластинами. Вентиляционный капот из нержавеющей стали сверху. Комин имеет одну термопару;другая термопары внутри камеры, оба контролируемые программным обеспечением.
- Измерение и управление Оптическая система с источником света 2900±100 К и передовым приемником сигнала. Интегрированный 19-дюймовый ПК с программным обеспечением LabVIEW для сбора и управления данными.
- Необязательно Система испытания плотности дыма доступна по запросу.
Применение
Испытание материалов: Подходит для различных напольных покрытий, таких как текстильные ковры, пробки, дерево, резина, пластиковые полы и полы
Строительство и строительство: Испытание распространения пламени и характеристик сгорания напольных материалов, используемых в домах, офисах и общественных местах
Транспорт: Оценка огнестойкости напольных покрытий в железных дорогах, авиации и судоходстве
Изоляционные материалы: могут также измерять критическое излучение изоляции на крыше
Соответствие и классификация: предоставляет необходимые данные для сертификации и для классификации пожарной безопасности, такой как система Euroclass (A2FL, BFL, CFL, DFL)
Часто задаваемые вопросы
Вопрос 1: Какие материалы можно испытать и какие стандарты он отвечает?
A1: Он испытывает практически все напольные покрытия - текстильные ковры, пробки, дерево, каучук, винил и распыляемые покрытия. Он полностью соответствует стандартам ISO 9239‐1/‐2, ASTM E648, ASTM E970, NFPA 253 и GB/T 11785‐2005,Так что ваши результаты приняты во всем мире.
Вопрос 2: Что это на самом деле измеряет, и каковы ключевые характеристики?
A2: Измеряет критический радиационный поток, минимальный уровень тепла, необходимый для поддержания распространения пламени, что дает вам четкую оценку пожароопасности.теплотекометр (0-15 кВт/м2), ±0,2 кВт/м2), и поток выхлопных газов 2,5 м/с.
Вопрос 3: Насколько точны и повторяемы результаты?
A3: Очень. Для стабильного соотношения воздуха и топлива подача газа использует регулятор массового потока и смеситель Вентури с инверторным вентилятором. Вы можете отрегулировать выход с помощью трехстороннего калибровочного устройства,и инфракрасный радиометр дает температуру пластин в реальном времени.
Вопрос 4: Легко ли им пользоваться?
Ответ 4: Абсолютно. Автозажигание и автоматический толкатель образцов устраняют догадки. Вся система работает на 19-дюймовом ПК с программным обеспечением LabVIEW ¢ устанавливает параметры, запускает и запускает.
Q5: Каковы требования к установке и обслуживанию?
A5: Установка в помещении, свободном от дыма при 23 ± 5 °C и 50 ± 20% RH, с использованием пропанного газа.Услуга: регулярно очищать пластинку излучения и проверять выход калиброванным радиометром для сохранения точности.
Вопрос 6: Есть ли какие-либо дополнительные функции?
Ответ: Да можно добавить модуль испытания плотности дыма для измерения выработки дыма, что дает более полный профиль пожарной безопасности без отдельной машины.
Послепродажное обслуживание и техническая поддержка
Послепродажное обслуживание и техническая поддержка
Однолетняя послепродажная поддержка, пожизненная техническая помощь
Установка и калибровка оборудования
Услуги калибровки
Поддержка разработки методов испытаний
Техническая подготовка
Контактная информация
Чтобы получить полные технические характеристики, предложение или запланировать демонстрацию, пожалуйста, свяжитесь с нашей командой продаж или уполномоченными дилерами.Мы предоставим вам профессиональную и оперативную техническую поддержку и услуги.
