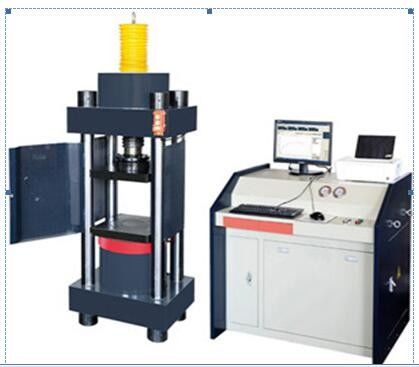

Автоматическая машина испытания давления с клапаном сервопривода цифров высокой точности
Внедрение продукции
Измерение и система управления принимают клапан сервопривода высокой точности цифровой, с функцией регулирования по замкнутому циклу силы, могут достигнуть равного веса на единицу поверхности нагружая или равного нагружая тарифа стресса, высокого точности контроля, хорошей надежность, польза микрокомпьютера достигнуть электронного измерения, автоматический тест удельной работы разрыва, автоматическое вычисление и печатая отчеты, широко используемые в строительной промышленности и блоках испытания.
Гидравлическая система
Гидравлическое масло в танке через насос высокого давления управляемый мотором в цепь, через односторонний клапан, высоконапорный фильтр для масла, группа клапана перепада давления, клапан сервопривода, в цилиндр. Компьютер отправляет вне сигнал управления в клапан сервопривода, управляет отверстие и направление клапана сервопривода, таким образом контролирующ подачу цилиндра масла и осуществляющ контроль Исокинетик силы теста.
Система силы измеряя
Польза высокоточных усилителей и конвертера А/Д, всего процесса, нагрузки дисплея в реальном времени, пика, скорости оборотов под нагрузкой и прочности; л
Стратегия регулирования по замкнутому циклу ПИД для того чтобы достигнуть загрузки неизменяемой скорости, курвел нагрузки дисплея в реальном времени
Автоматическое время интервала и непрерывный тест;
Дознание, печатая результаты теста гибкие и удобные;
Прибор предохранения от безопасности
Когда сила теста превышает максимальную силу теста 3%, предохранение от перегрузки, выключение мотора насоса.
Основные спецификации представления
| Максимальная сила теста (КН) |
2000 |
| Измеряя ряд силы теста |
5%-100% |
| Относительная ошибка индикации силы теста |
±1% из показанного значения |
| Дистанционирование верхнего и более низкого платен (мм) |
330 |
| Ход поршеня (мм) |
100 |
| Дистанционирование столбца (мм) |
370 |
| Размер сжимающей плиты (мм) |
370*370 |
| Основной размер двигателя (мм) |
1100*900*1800 |
| Размер источника масла наружный (мм) |
1100*750*1000 |
| Сила мотора (КВ) |
2 |
| Полный вес (кг) |
1600 |
Список конфигурации фабрики стандартный
| Имя |
Номер |
Примечания |
| Хозяин машины теста |
блоки одно |
--- |
| Консоль источника масла |
блоки одно |
включая мотор, оилпумп, клапан сервопривода |
| Компьютер |
блоки одно |
Изготовляемая для продажи машина бренда Леново |
| Измерение и система управления |
блоки одно |
|
| Давление Трансдусе |
одно |
Тест Китая космический электрический |
| Электрическая система управления |
одно устанавливает |
|
| Плита верхнего и низкого давления |
одно устанавливает |
|
| Плита верхнего и низкого давления |
одно устанавливает |
|
| Тип струйных принтеров блоков принтера одного |
|
|
