Оборудование для испытаний воспламеняемости лаборатории, вертикальная камера теста подноса УЛ1685 для кабелей
Применение
Применитесь для того чтобы проверить тест огня вертикальн-подноса для определять значения распространения пламени кабеля и отпуска дыма когда кабели подвергаются к пламенеющему источнику зажигания. (Он ничего к цели кабелей, как электричество, радиосвязи етк.)
Главные компоненты включая
a. Система управления источника зажигания
башня б.Коллектион и система управления вытыхания дыма
давление к.Гас и система регулирования потока
пропускаемость д.Смоке и измерительная система температуры
измерительная система высоты е.Фламе
Технические параметры

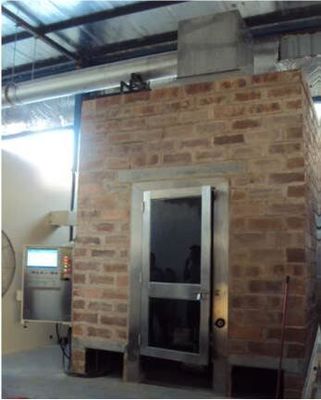

1. Лаборатория: стена принимает высокотемпературный тугоплавкий кирпич, внутренняя поверхность обработана с чернотой, и размер стены В2438 кс Д2438 кс Х3353мм; покрашенный
2. Дверь лаборатории: Железный каркас нержавеющей стали В0.9 кс Х2м, ужесточатая стеклянная дверь;
3. Дым собирая башню: угол наклонения 40 градусов, куб 914мм; длина фильтра 610мм;
4. Обзорный иллюминатор: бортовая длина 457мм, расстояние от дна к земле 1295мм, и право к стене 1143мм.
5. Воздуховод: 559 кс 343мм, 914 кс 305мм, 2438 кс 343мм;
6. Выхлопная труба: Л9000 * дя 406мм, установленный в башню на правильную сторону уровня собрания куба;
7. Горящая лестница: высокие 2400мм, Л305 * В25 * Д25. Расстояние 299мм между квадратом 2;
8. А: 242 отверстие Л341мм * Д30мм;
9. Подача газа: 13.2Л/мим, стандартное давление и температура, массовое регулирование потока;
10. Воздушные потоки: 76.8Л/мим, стандартное давление и температура, массовое регулирование потока;
11. Обнаружение подачи: измеритель прокачки перепада давления использован для того чтобы измерить расход потока выхлопной трубы, обеспечивая основу для контролировать скорость вентилятора.
12. Пропускаемость: фотоэлемент кремния обнаруживает плотность дыма образца когда образец горится.
13. Высота пламени: ультракрасный видимый свет в реальное временя показывает настоящую высоту пламени;
14. Специальное программное обеспечение: смогите нарисовать подачу в реальном времени трубопровода, плотность дыма, высоту пламени и другие данные для того чтобы нарисовать кривую, и произведите отчеты, смогите быть сохранено для осмотра или печатания;
15. Система управления: компьютер + контрольная программа, массовый счетчик- расходомер, етк.
Стандарты
Согласно статье 9,6 & 9,7 из УЛ1685-2007, УЛ2556-2007
