Приложения и цель испытаний

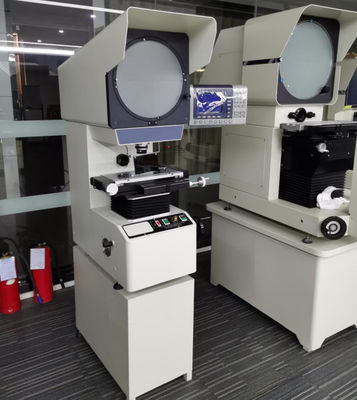

Качество оптической системы этого продукта отличное, изображение объектива ясное, а увеличение точное.Ошибка измерения контура меньше 0.08%; погрешность указания координат измерения может достигать (3+L/200) μM; он оснащен специальным микропринтером и переключателем, что очень удобно для вывода данных и отбора проб.Изображение заготовки может быть полностью вертикальным изображением или перевернутым изображениемПроектор имеет четкое изображение и точное увеличение.
Преимущества
По сравнению с аналогичными продуктами, изготовленный нашей компанией измерительный проектор имеет следующие характеристики:
1Этот инструмент может эффективно обнаруживать контуры и формы поверхности различных сложных деталей, таких как: шаблоны, штамповые детали, подшипники, винтовое спиннинг, шестерни,Формирующие фрезерные резаки и другие инструменты, ножи и запчасти, а также терминалы, часы, и стальной камень и т.д.
2Он имеет более широкий спектр применений. Он широко используется в машиностроении, формах, счетчиках, электронике, легкой промышленности и других отраслях промышленности.Это незаменимое оборудование для проверки измерений в помещениях измерений и производственных мастерских..
3Точность измерений прибора: (3+L/200) μm
4Разрешение цифрового дисплея координат X и Y: 0,0005 мм
5. Система обработки данных: DP100 многофункциональная система обработки данных, полный китайский дисплей может делать многоточечный отбор проб, координаты вращения, точка, линия, расстояние,Выход данных RS-232 для обнаружения угла, может отображать графику измерений.
6Для подъема используется турбина с углом 45° и вихревой стержень.
Технические параметры
150*50 мм, 200*100 мм, 300*150 мм можно выбрать
| Модель |
SL-U300-1 |
| Рабочий стол |
Проезд по оси X (мм) |
200 |
| Проезд по оси Y (мм) |
100 |
| Размер металлического стола (мм) |
350×170 |
| Размер стеклянного стола (мм) |
246×120 |
| Проезд оси Z (мм) |
100 ((Для внимания) |
| Мточность контроля |
(3+L/200) м |
| Разрешение решетки линейки |
0.0005 мм |
| Экран проекции |
Размер экрана ((мм): Φ300 мм
Примите японскую технологию фотолитографии, выгравированную рисовой строкой.
|
| Диапазон вращения: 0-360° |
|
Разрешение дисплея угла вращения: 1° или 0,01°
Принять японский вращающийся кодер
|
|
Цель
линза
|
Увеличение |
10X
(Основное)
|
20X
(необязательно)
|
50X
(необязательно)
|
100 раз
(необязательно)
|
| Объектный вид ((мм) |
Φ30 |
Φ15 |
Φ6 |
Φ3 |
| Рабочее расстояние ((мм) |
77.7 |
44.3 |
38.4 |
25.3 |
| Система обработки данных |
Многофункциональная система обработки данных, может измерять точку, линию и угол. |
| Освещение |
Галогенные лампы 24В/150Вт
Трансмиссионное и отражательное освещение использует галогенные лампы 24 В, 150 Вт, импортированные из Osram, Германия.
|
| Холодный |
Принудительное охлаждение воздухом (3 осевых вентилятора) |
| Размер машины |
788*524*1152 мм |
| Сила |
110/220В ((AC).50/60Гц,400Вт |
