Оборудование для испытаний огнестойкости кабеля UL 2556 / UL 1581

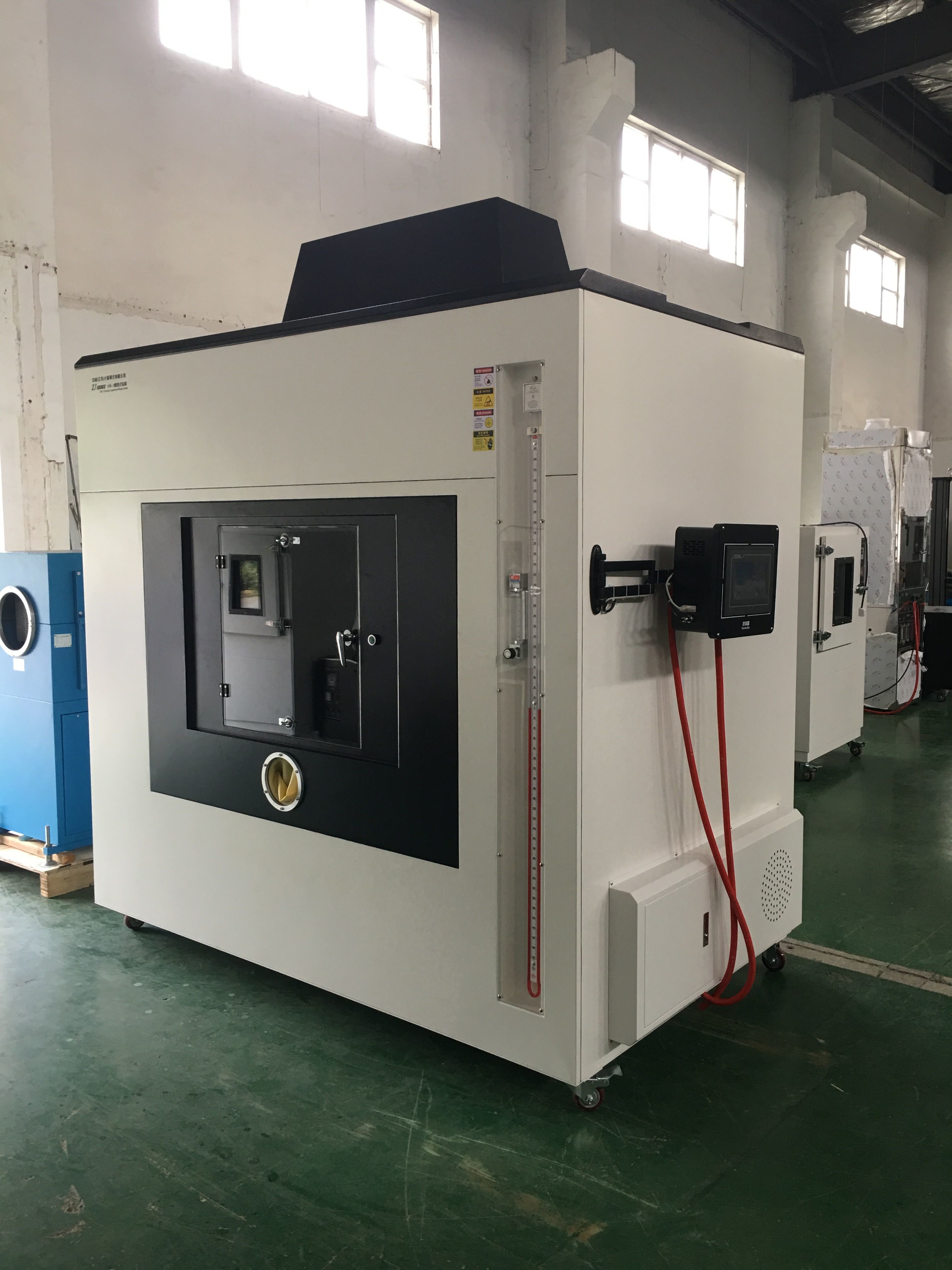

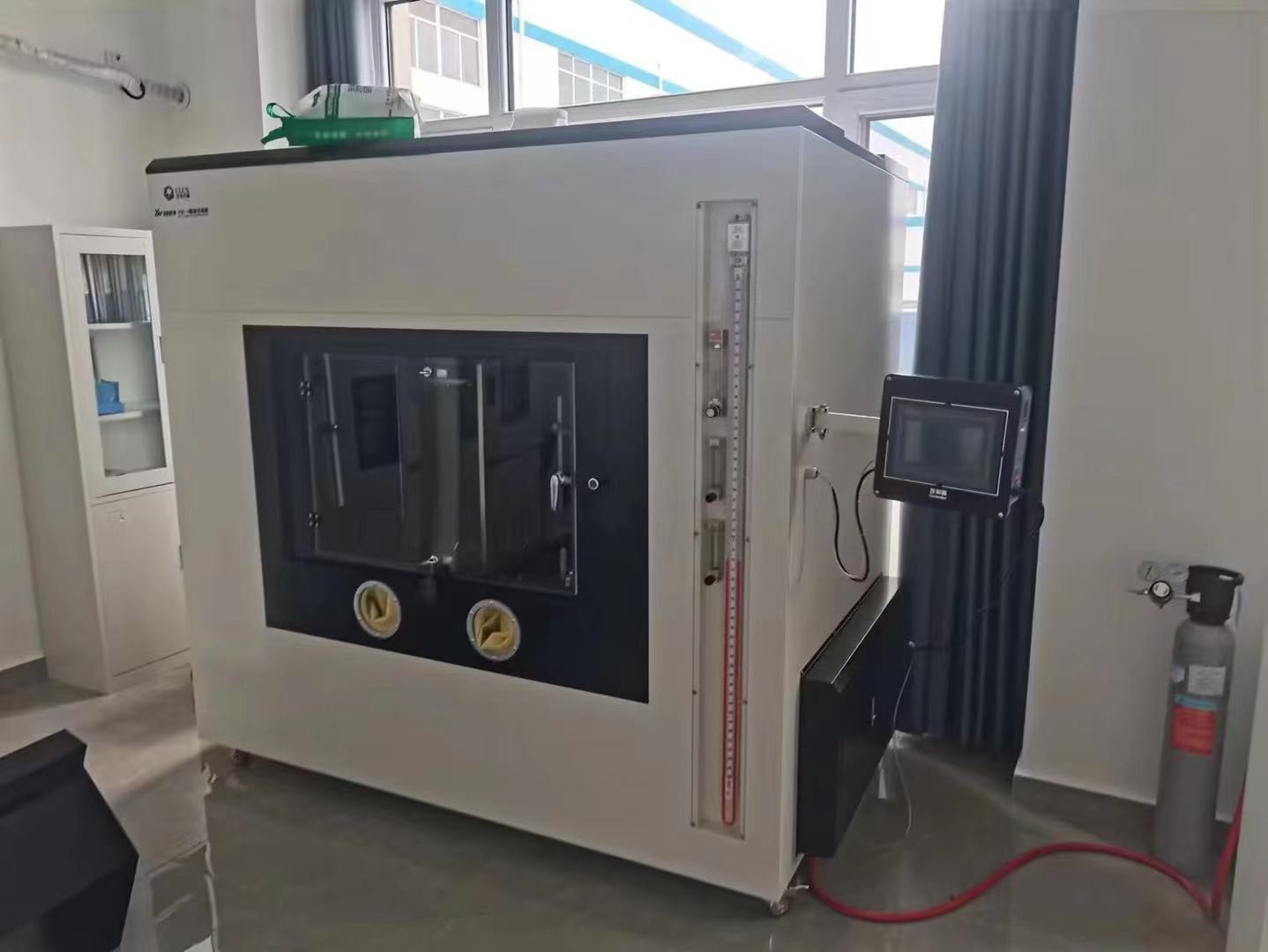

Испытатель воспламеняемости VW-1

Описание продукта

Испытатель сгорания VW-1 производится в строгом соответствии со стандартами UL. Он полностью соответствует стандарту испытаний сгорания VW-1 и может выполнять испытания VW-1 и FT-2.Он экономичен и широко используется в проволоке и кабельной промышленностиПараметры описаны следующим образом: все испытания проводятся в герметичном испытательном помещении объемом 4,32 кубических метра.поместить верхнюю часть пламени под испытуемый элемент, сжигать в течение 15 секунд, погасить в течение 15 секунд, повторить 5 раз и проверить состояние горения пробы.

стандарт:

● UL2556-2013.

Технический параметр

1.Камера испытания: L2200*D1300*H1650 мм, вместимость > 4,0 м3;верхняя вместимость пламени более 2,0 м3, имеются стеклянные окна на фасаде,пара эксплуатационных резиновых перчаток и выхлопной системы на верхней части камеры;

2.Бунсенский горелка: который в соответствии с стандартом ASTM D5025, Внутренний диаметр трубы горелки 9,5 мм длиной 100 мм, диаметр газового выгреба 0,9 мм толщиной 1,6 мм.Какой газ сжигания - это метан с минимальной чистотой 98%, высота внутреннего пламени составляет 40±2 мм, высота внешнего пламени - 125±10 мм, номинальная скорость - 500 Вт с линейкой пламени, которая может проверять высоту пламени, соответствует ли она требованиям в любое время.

3. Система измерения температуры: согласно стандарту ASTM D5207, включая 10 г медной части измерения температуры, тепловой из нержавеющей стали типа K диаметром 0,5 мм,хронометр и термометр.

4. Пробные стойки: горизонтальные и вертикальные стойки являются независимыми, изготовленными из нержавеющей стали. Вертикальный стойка может выполнять вертикальное испытание сжигания и испытание FT1, испытание пламени кабелей,Испытание с пламенем VW-1 и горизонтальный образец/ФТ2Горизонтальная стойка предназначена только для горизонтального испытания горизонтального образца электрического кабеля.

5Газ: Метан, который имеет минимальную чистоту 98% или природный газ, который имеет тепловое содержание 37,1 МДж/м3 или 8,9 килокалорий/м3.который должен покрывать площадь поверхности испытания W 305 мм на D355 мм над вертикальной осью образца, хлопок с полосой неармированной 60-фунтовой или 98 г/м2 крафт бумаги, ширина которой 10 мм и длина которой прикреплена к образцу,Затем оставьте более 20 мм от образца к задней части камеры, свободной от дыхания.

6Система потока: В состав которой входят декомпрессионный клапан, потокомер с диапазоном потока 1000 мл/мин, датчик давления с диапазоном давления 200 кПа, зеленое масло с плотностью 1000 кг/м3,и U-образный датчик давления, диапазон которого составляет 36.

7. Система времени: которая состоит из горит таймер, стоп-сжигание таймер и расширяющий огонь таймер и т.д. всего 3 таймера устройства.

8. Пламенный счетчик: точно записывайте время испытаний
