BIFMA X5.1-2017 Оборудование для испытаний мебели - стульная вращающаяся испытательная машина

Машина для испытания спирального стула

Применение

Данное испытание применяется ко всем типам стульев с вращающимся сиденьем.

Цель испытания: Данная машина предназначена для оценки способности стула выдерживать нагрузки и износ, вызванные повторным вращением.

Технический параметр

a).Платформа с разбивкой

-Может устанавливать по часовой стрелке и против часовой стрелки вращение

Диапазон вращения: 0-360°

- Максимальный диаметр: 100 мм

- работают с помощью двойного пневматического цилиндра

- Регулируемая скорость вращения от 5 до 15 циклов в минуту

b).Паннель с приставкой:

-Силовой источник: однофазный переменный ток 220В.1КВт

-Кнопка включения/выключения

-6-значный электронный счетчик предопределения (EPC)

• EPC будет регистрировать каждый ход цилиндра до шести цифр
• Остановит испытательную операцию на заданный ход
• EPC отображает количество ударов, достигнутых во время испытания
• EPC также может хранить количество циклов, когда происходит отключение питания, и может отображать фактический показатель и продолжает считать, когда работа возобновляется.
• Сигнал должен оставаться в силе до тех пор, пока счетчик не будет восстановлен.

в) Стоппер- для удержания стула от скольжения.

Примечание:Одно вращение на 360° считается одним циклом.

i. Крутящиеся испытания циклические (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, пункт 8)

II. Крутящийся тест-цикл (ANSI/BIFMA X5.9-2020, пункт 19)

III.Испытание вращения и долговечность колеса и основания стула (BS EN 1728:2012(пункты 7.11 и 7.13)

Спецификации
Согласно стандарту испытаний: BIFMA X5.1-2002, испытание No 9
1Применимость: данное испытание применяется ко всем типам стульев с вращающимся сиденьем.

Цель испытания: данная машина предназначена для оценки способности стула выдерживать нагрузки и износ, вызванные повторным вращением.

Механизм машины

Стандарты
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Ссылка Доктора. BIFMA X5.1-2017 Свертывающийся Испытание

Шаг испытания стула

• Стул должен быть закреплен на платформе, либо сиденье, либо платформа должны быть закреплены от вращения.
• Если сиденье регулируется, настроить его на максимальное положение сидения.
• На сиденье должна быть помещена нагрузка весом 122 кг (270 фунтов), так что центр тяжести нагрузки находится на расстоянии от 51 до 64 мм (2 до 2,5 дюйма) вперед от центральной линии оси вращения, как показано на рисунке 1.
• Устройство для крутящегося на велосипеде должно регулироваться так, чтобы вращаться по меньшему из следующих параметров: доступный диапазон вращения или 360 ° ± 10 °. Если доступный диапазон вращения меньше 360 °,вращение испытательной машины должно регулироваться таким образом, чтобы вращающийся механизм касался, но не отменял тормоза;Ротация может быть двусторонней или однонаправленной.
• Для стульев, которые вращаются на 360 градусов, один цикл - это одно полное вращение. Для стульев, которые вращаются менее чем на 360 градусов, один цикл - это вращение от одной остановки к другой.
• Сидение или платформа вращаются в течение 60 000 циклов со скоростью от 5 до 15 оборотов в минуту.
• Если высота сиденья регулируется, установьте ее на самое низкое положение.
• Для всех стульев испытание продолжается еще 60 000 циклов, в общей сложности 120 000 циклов.

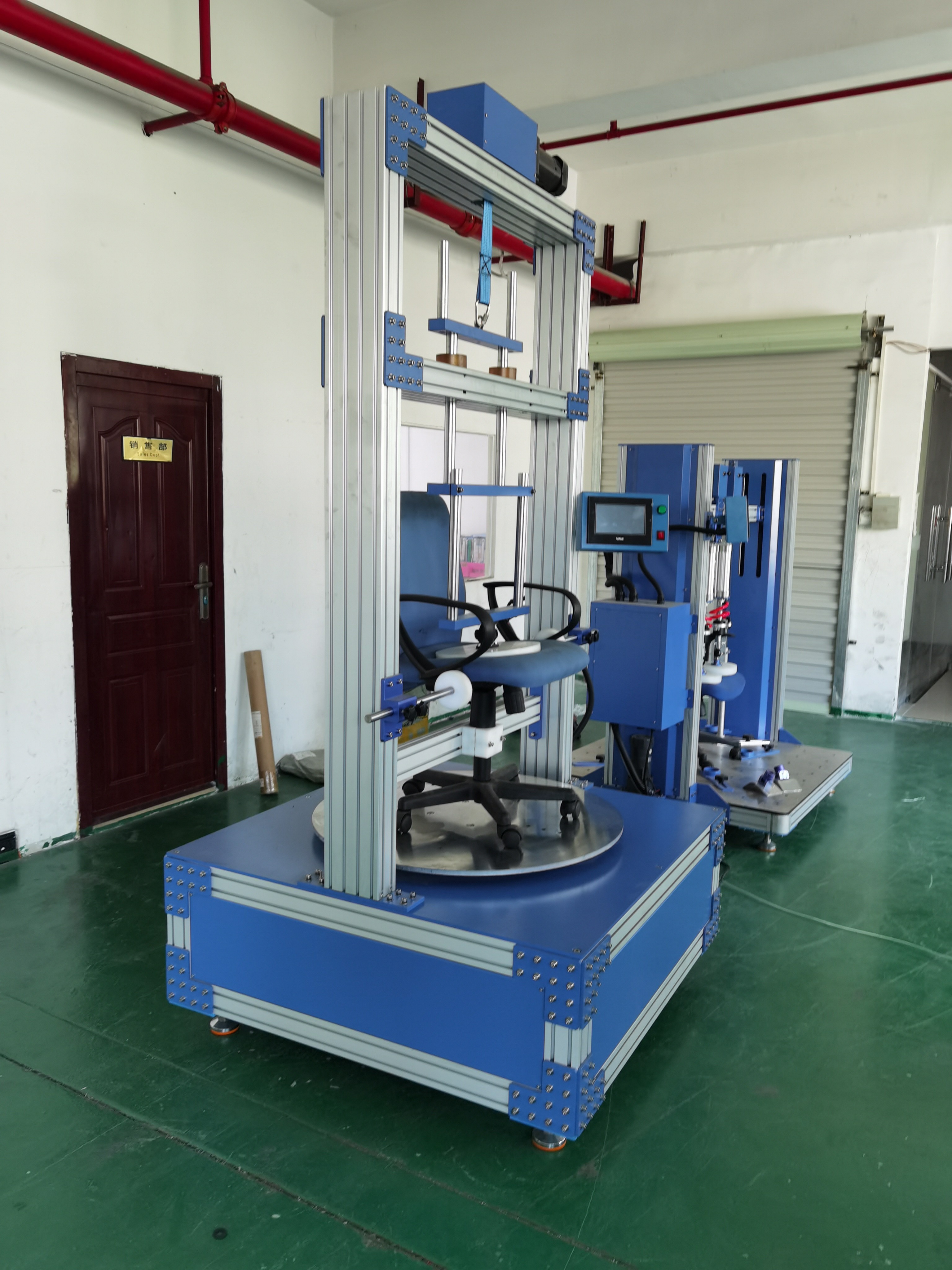

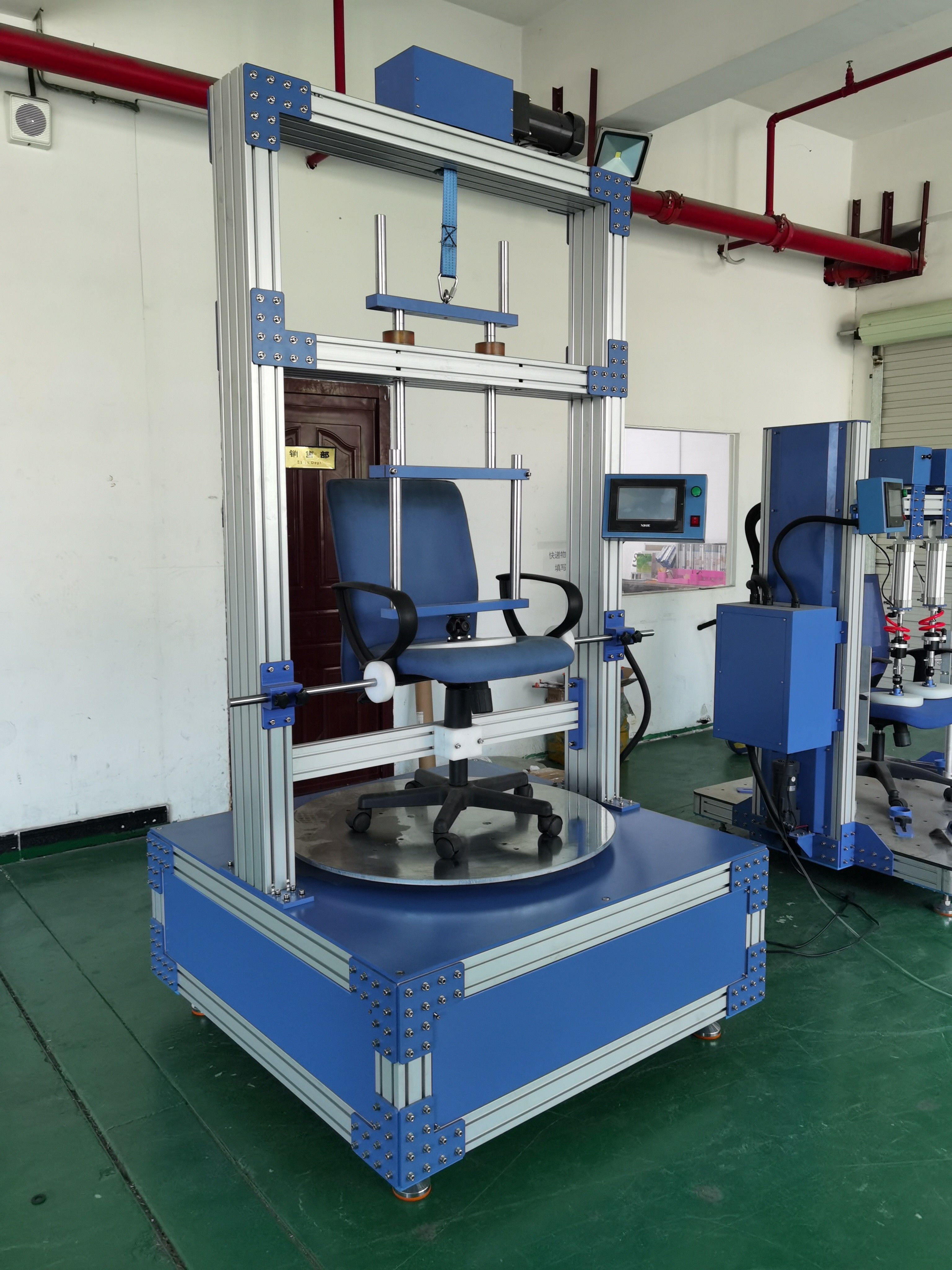

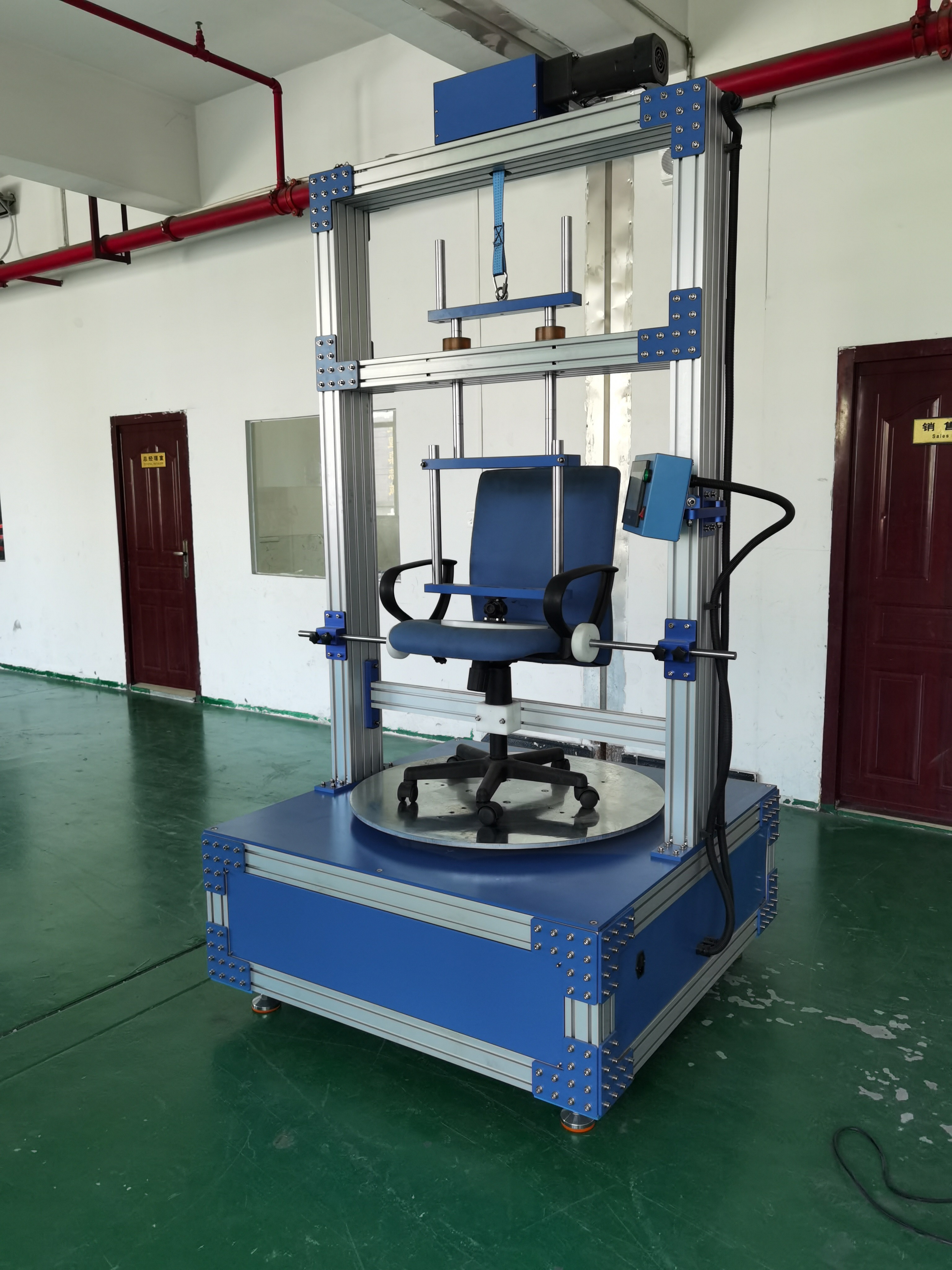

Испытательное изображение:
