BIFMA 5.1 Оборудование для испытаний мебели

BIFMA 5.1 Оборудование для испытаний мебели

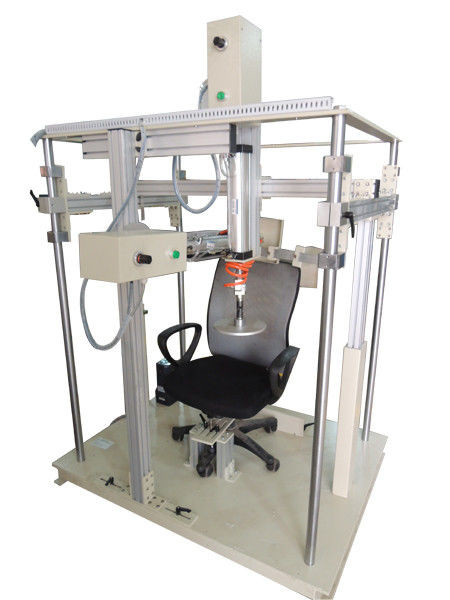

Данная машина предназначена для оценки способности стульев выдерживать усталость и износ, вызванные силой на спинке стула.

Технические параметры

i.статическое/прочное испытание сиденья и спинки,

ii.статическое испытание передней стороны сиденья

iii.статическое испытание на подложке рук вверх и вниз,

iv.страничное статическое испытание руки

v. статическое испытание на ногах вперед/боковые

vi.испытание воздействия на спину

vii.испытание столкновения сиденья

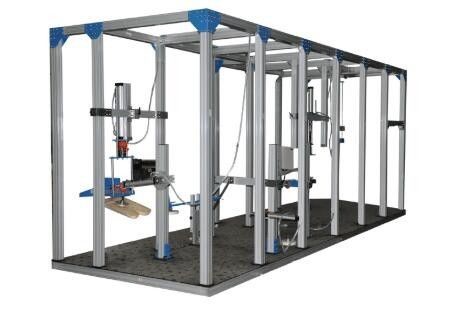

1. Машины для каркаса размером 2700×1990×2300 мм, экструдированный алюминий

2- Бекаланкуаса: однофазный, 220 В.

3- Я не знаю, что делать.

I. Статический испытатель сиденья и спины/прочность и статический испытатель передней кромки сиденья

a. Пневматический цилиндр с емкостью грузовых элементов 1000 Н (горизонтально) и 2000 Н (вертикально)

1 горизонтальный цилиндр и 1 вертикальный цилиндр

c. Механизм - сначала на сиденье накладывается указанная вертикальная нагрузка, и нагрузка сохраняется при наложении горизонтальной нагрузки. Сила должна сохраняться в течение 10±2 с или 2±1 с ((настраиваемая).Это составляет на цикле.

Регулируемое направление нагрузки (90° к спинке стула)

e. регулируемая высота

f. Погрузочная площадка - прикреплена к цилиндру и может свободно вращаться.

- Погрузочная площадка сиденья - прикреплена к вертикальному цилиндру (ссылка на приложение)

- Задняя загрузочная площадка - прикреплена к горизонтальному цилиндру (ссылка на приложение)

g. Электронный предопределенный счетчик (EPC) - 6-значный счетчик для прохождения цилиндра до 200 000 циклов

h. Сжатый воздух: ±6 кг/м2

i. Программирование PLC и код безопасности доступны

j. однофазный переменный ток 220 В

k. Скорость: регулируемая (10-20 циклов в минуту)

II. Статическое испытание подложки рук вверх и вниз

a. состоит из двух цилиндров. Оба цилиндра могут быть настроены на:

- Вертикальное положение с регулируемым горизонтальным расстоянием ((до 1 м) - для наложения вертикальной силы вниз ((до 900 Н) на подложку рук и поднятия стула с платформы.

b. Высота регулируется до 1 м.

в. Погрузочная площадка, прикрепленная к цилиндру: съемная, диаметром 100 мм, толщиной 50 мм, радиусом 12 мм с округлыми краями и плоской поверхностью.

d. 3 режима работы:

- Режим 1: работа только с 1-м цилиндром (для стула с односторонней подлокотником)

- Режим 2: работают только 2-й цилиндр ((для стула с односторонней подлокотником)

- Режим 3: работают оба цилиндра одновременно

e. Необходимый цикл: 10 раз

f. Сила должна сохраняться в течение 10±2 с.

III. Испытание статической нагрузки на подложку рук в сторону

a. Состоит из горизонтального цилиндра с двумя загрузочными подушками (диаметр 100 мм), установленными в противоположных направлениях (см. приложение).

b. Цилиндр закреплен на вертикальном столбе и регулируется по высоте (500-1000 мм)

c. Конструкция цилиндра и грузовой площадки может помещаться между двумя подложками рук (минимальное расстояние 400 мм), так что боковая сила (макс.900N) может быть применена к подложке рук одновременно через грузовую площадку.

g. Необходимый цикл: 10 раз

h. Сила должна сохраняться в течение 10±2 с.

IV. Статический испытатель с ногами вперед/боковые

a. Состоит из 1 цилиндра, который может устанавливаться в горизонтальное и вертикальное положение.

b. Нагрузочная ячейка: мощность 1000N

c. Высота регулируется до 1 м

d. Погрузочная площадка, прикрепленная к цилиндру: диаметр 100 мм, толщина 50 мм, радиус 12 мм, округлые края и плоская поверхность.

e. Применение силы: 10 раз, поддержание в течение 10±2 с.

V. Испытатель удара спины/руки

a. Ударный молоток

- Подвесный и вращающийся маятник для свободного падения

- регулируемый в высоту (300-1000 мм)

- Строительство - ссылка на приложение

b. Шкала измерения высоты

- стоять на полу и передвигаться

- Дальность: 1,5 м.

в. Резиновый коврик

- Размер: 1,5 × 1,5 × 0,002 м

- Твердость: (85±10) IRHD согласно ISO 7619-2:2010, проверенные аккредитованной лабораторией

VI. Испытатель удара сиденья

a. Пневматический цилиндр

- удерживать, освобождать и поднимать ударный прибор

- Высота: регулируемая высота до 2 м от пола

- прикрепляется к ударному устройству и позволяет ударному устройству свободно падать на испытательную поверхность на высоте до 300 мм (регулируемый)

b. Ударный элемент - ссылка на приспособление

i. Испытание статичности/прочности сиденья и спины, BS EN 1728:2012(пункты 6.4 и 6.17)

ii. статическое испытание передней кромки сиденья ((BS EN 1728:2012(пункт 6.5)

iii.Статическое испытание на подложке рук вверх и вниз (BS EN 1728:2012(пункты 6.11 и 6.13)

iv.Статическое испытание боковой стороны руки (BS EN 1728:2012(пункт 6.10)

v.Статическое испытание ног вперед/сбоку (BS EN 1728:2012(пункты 6.15 и 6.16)

vi. Испытание обратного столкновения (BS EN 1728:2012(пункт 6.25)

vii.Испытание столкновения сиденья (BS EN 1728:2012(пункт 6.24)

a. Толщина пробки 12 мм

b. Переносной боковой испытатель - для нескольких сидячих мест

- дополнительный цилиндр с погрузочной площадкой диаметром 100 мм и отдельной погрузочной площадкой 100 мм

- Обе погрузочные площадки должны быть закреплены на стальной стержней (длина 2 м) в противоположном направлении.

- Расстояние между двумя загрузочными площадками регулируется вдоль стержня.

- Применение силы на подложку рук не должно препятствовать пруту.

Включает входный/выходный порт на панели управления и интегрирует систему.

d. ПЛК-программа кода безопасности дибекалкана

Спецификация

Стандарты испытаний

• Проверка механизма наклона ANSI/BIFMA X5.1-2011 10С.
• ANSI/BIFMA X5.1-2011 15 Испытание долговечности спинки - циклическое - тип I
• ANSI/BIFMA X5.1-2011 16 Испытание долговечности спинки - циклическое - типа II и типа III
