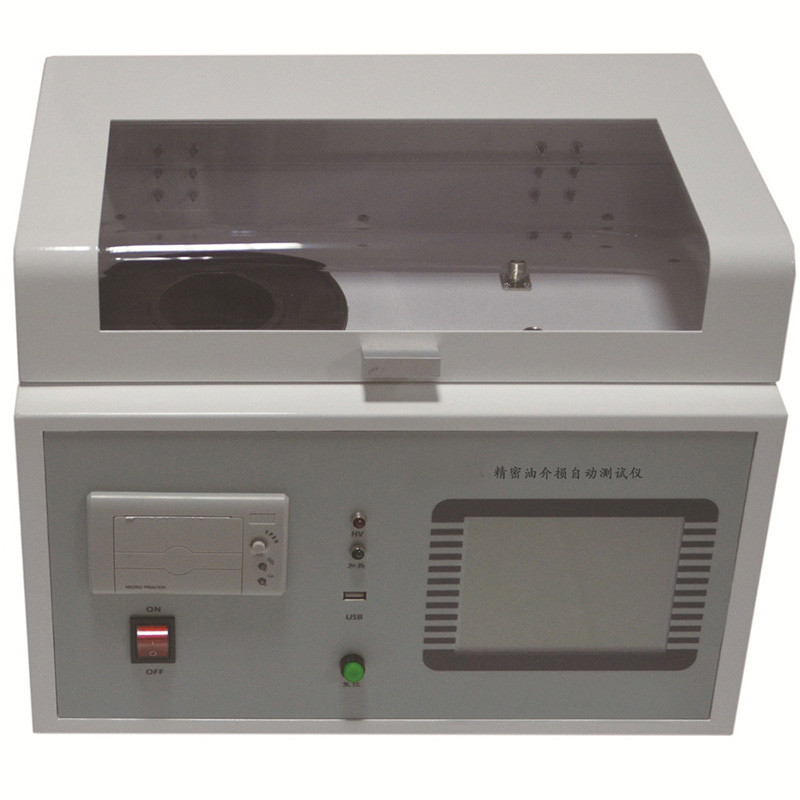

IEC 60247 Изоляционный испытатель диэлектрических потерь и сопротивления масла

ВведениеИспытатель диэлектрических потерь и сопротивления изолирующего масла

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsОн полностью соответствует национальному стандарту GB/T 5654-2007 и стандарту питания DL/T421.
Стандарт питания DL/T421; внутренняя интеграция чашки с маслом для диэлектрических потерь, контроллера температуры, датчика температуры, испытательного моста для диэлектрических потерь, питания для испытаний переменного тока, стандартного конденсатора,испытатель высокого сопротивления, и т.д.
испытательный источник питания, стандартный конденсатор, счетчик высокого сопротивления, источник высокого напряжения постоянного тока и другие основные компоненты.
Нагревательная часть использует самый передовой метод высокочастотного индукционного нагрева, который имеет преимущества неконтакта между масляным стаканом и нагревательным телом, равномерного нагрева,Быстрая скорость и удобный контроль.
Удобно и другие преимущества. питание испытания переменного тока принимает метод преобразования AC-DC-AC, эффективно избегая колебаний напряжения и частоты на диэлектрике
Даже если генератор генерирует электричество, инструмент также может работать правильно.
газонаполненный трехпольный конденсатор, на диэлектрическую потерю и емкость конденсатора не влияют температура и влажность окружающей среды,обеспечение постоянной точности прибора после длительного использования.
Это гарантирует, что точность прибора остается неизменной после длительного использования.
Прибор оснащен большим экраном (320 × 240) с сенсорным экраном, внутренней цифровой технологией, все интеллектуальные автоматические измерения и множественными режимами измерения.
(320 × 240) сенсорный экран, полное меню на китайском языке, на каждом этапе есть китайский запрос, результаты испытаний можно распечатать.
Оператору не нужно профессиональное обучение, чтобы умело пользоваться им.

Характеристика

(1) Нефтяная чашка имеет трехэлектродную структуру, соответствующую национальному стандарту GB/T5654-20077/IEC 60247, с расстоянием между полюсами 2 мм,который может устранить влияние отклоняющейся емкости и утечки диареи на результаты испытаний диэлектрических потерь.
(2) Прибор использует среднечастотный индукционный нагрев и алгоритм управления температурой PID.равномерное отопление, быстрая скорость и удобное управление, так что температура строго контролируется в пределах предварительно установленного диапазона погрешности температуры.
(3) Внутренний стандартный конденсатор представляет собой газонаполненный трехэлектродный конденсатор SF6, на диэлектрическую потерю и емкость конденсатора не влияют температура и влажность окружающей среды,чтобы точность прибора была гарантирована и после длительного использования.
(4) Испытательный источник питания переменного тока использует метод преобразования AC-DC-AC, эффективно избегая влияния напряжения и колебаний частоты на точность испытания диэлектрического тока,даже если генератор вырабатывает электричество, прибор также может работать правильно.
(5) Идеальная функция защиты. При перенапряжении, перенапряжении, высоко напряженном коротком замыкании прибор может быстро отключить высокое напряжение и выдать предупредительное сообщение.Когда датчик температуры не работает или не подключен, выходит предупредительное сообщение.
В среднечастотной индукционной нагревательной печи установлено реле, ограничивающее температуру.
(6) Легкое настройка параметров испытания.
500 ~ 2200 В, диапазон настройки напряжения постоянного тока 300 ~ 500 В.
(7) Использование большого экрана LCD дисплея, с подсветкой, четкий дисплей.прибор может автоматически выполнять испытание;И автоматически хранить и распечатывать результаты тестов.
(8) Часы в режиме реального времени, дата и время испытания могут быть сохранены, отображены и напечатаны с результатами испытаний.
(9) Функция калибровки пустой электродной чашки.Измерять электрическую емкость и диэлектрический коэффициент потери пустой электродной чашки для оценки состояния очистки и сборки пустой электродной чашкиДанные калибровки автоматически сохраняются для облегчения точного расчета относительной емкости и сопротивления постоянного тока.

Технические параметры

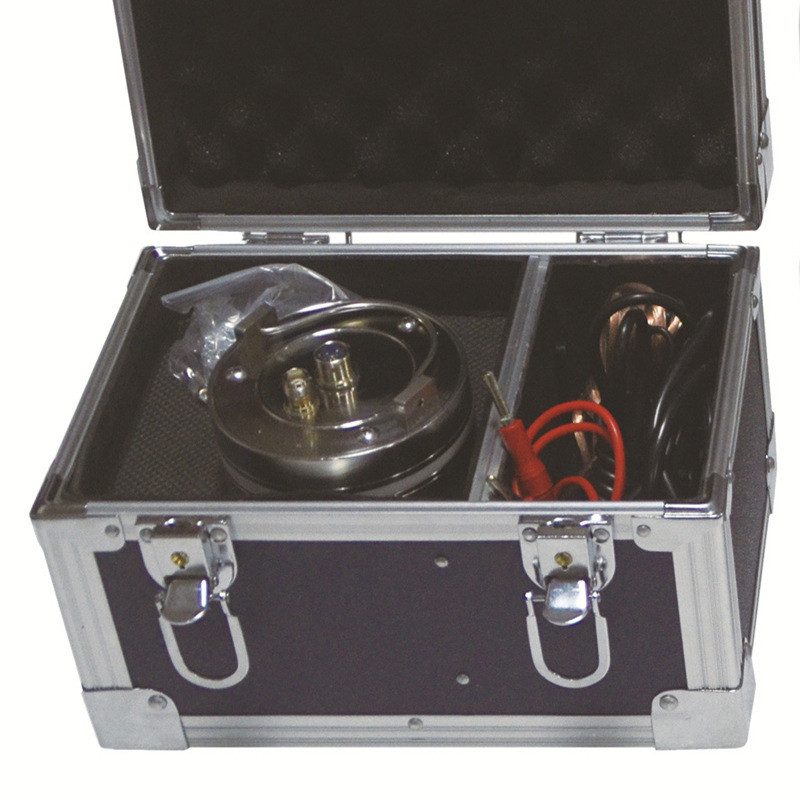

he основные технические параметры масляной чашки

(1) Расстояние между высоким и низким давлением 2 мм
(2) Электрическая мощность пустой чашки 60±2PF
(3) Максимальное испытательное напряжение промышленной частоты 2000V
(4) Диэлектрические потери в пустой чашке tgδ<1×10-4
(5) Мощность жидкости около 40 мл
(6) Материал электродов из нержавеющей стали
(7) Объем 70 мм ((D) × 120 мм ((H)
