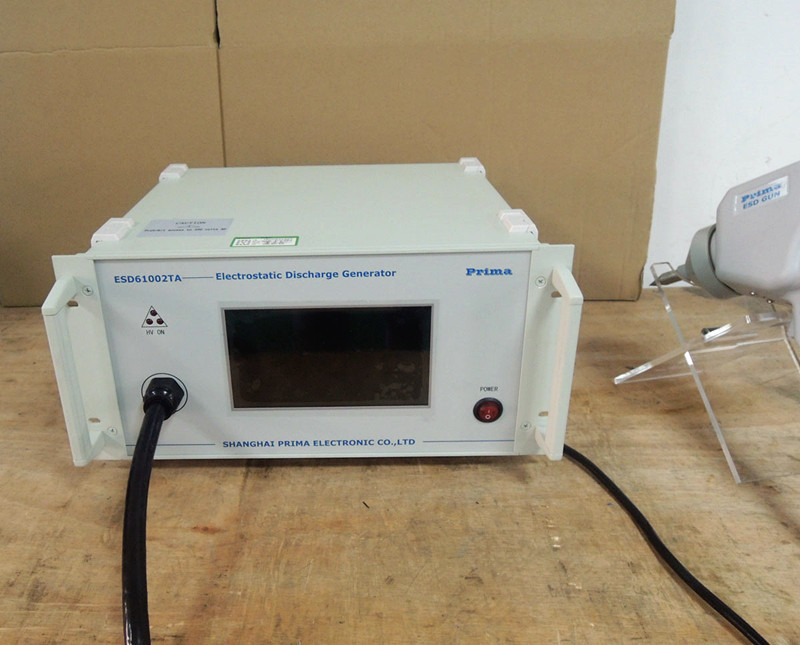

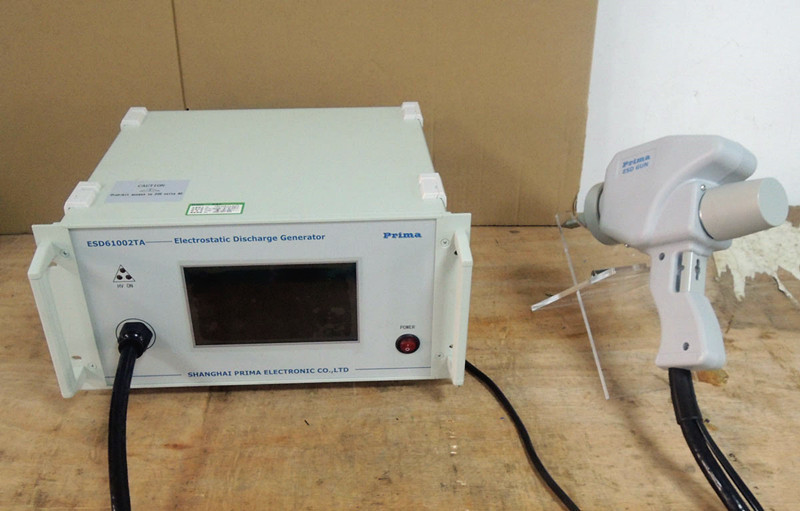

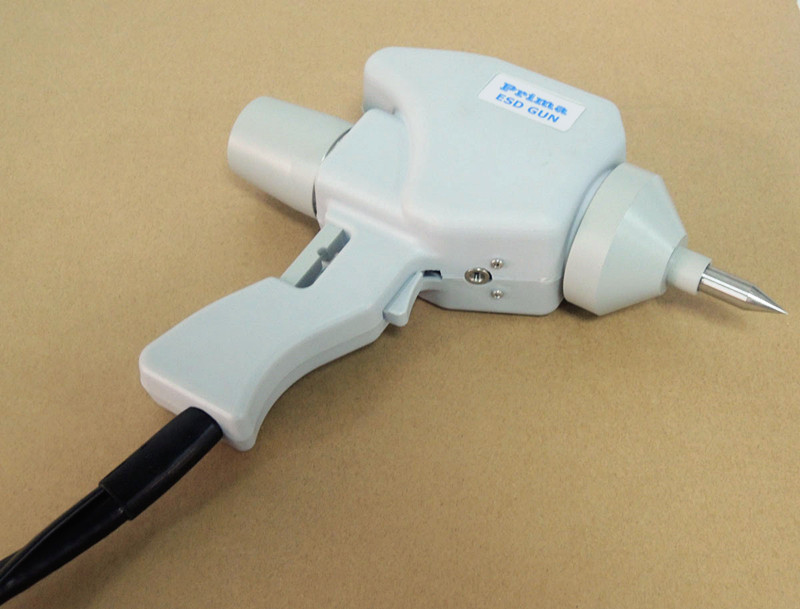

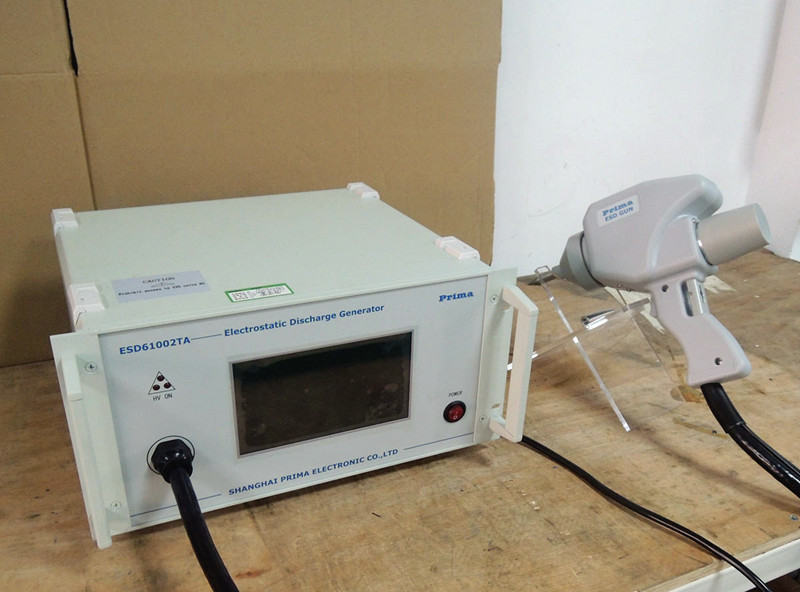

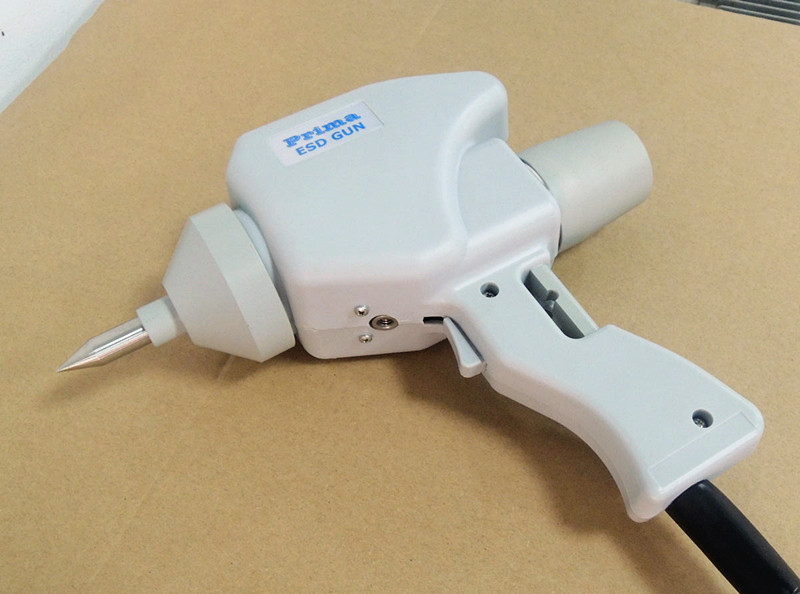

Испытательное оборудование имитатора ESD/тестер электростатической разрядки
Внедрение продукции
Для защиты оборудования от электростатического повреждения и надежности продукта и системы, особенно из-за применения микро- электрических компонентов, оно имеет значение для изготовления или потребителей для рассмотрения электростатического повреждения.
Электростатическая проблема имеет что-то с окружающими средами и условиями использования. Она может произвести электростатическое пока используя искусственное волокно особенно. Например, пока оператор шагая на ковер земли в лаборатории, обязанность может произвести между его телом и волокном из-за трения; adaptationally, переключатель обязанности может произойти между оператором и его стулом. Оператор может получить обязанность сразу или статическим электричеством. Для последнего, проведенного ковра не смогите произвести все защитные функции, за исключением оператора принимает некоторые измерения соединяться с землей.
Диаграмма 1 обеспечивает что различное волокно произведет различное электростатическое под условием различной влажности.
Стандартное введение IEC61000-4-2
Потому что стандарт IEC61000-4 основной стандарт выданный IEC, он приспосабливает тесты EMC всех видов электрических и электронных оборудований. Необходимо ввести подводн-стандартное (IEC61000-4-2) как тест электростатической разрядки. Эта глава содержит содержание о макияже оборудования, требованиях производительности тестера электростатической разрядки, и оформляет заказ формы волны.
Основные требования производительности тестера
|
Емкость запоминающего устройства (Cs+Cd)
Разрядное сопротивление (Rd)
Зарядное сопротивление (Rc)
HV выхода: 8KV (оценка)
15KV (оценка)
Искривление индикатора напряжения тока выхода
Полярность
Прошлый раз
Режим разрядки: одиночный
Форма волны разряда тока
|
150pF±10%
330±10%
50MΩ~100MΩ
Использованный для разрядки контакта
Использованный для разрядки воздуха
±5%
+/-
5s по крайней мере
1s по крайней мере
Увиденная диаграмма 3
|
