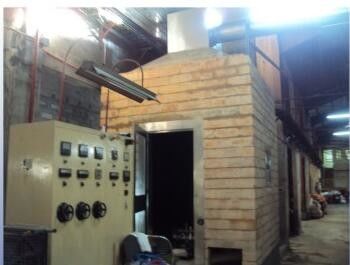

Оборудование для испытаний воспламеняемости Вертикальн-подноса кабеля UL с экраном касания цвета 5.7inch
Применение
Применитесь для того чтобы проверить тест огня вертикальн-подноса для определять значения распространения пламени кабеля и отпуска дыма когда кабели подвергаются к пламенеющему источнику зажигания. (Он ничего к цели кабелей, как электричество, радиосвязи etc.)
Главные компоненты
Основа состоит из системы борьбы с пожарами источника & поставки зажигания, клобука собрания & системы управления потока выпускного короба, инструментирования измерения давления газа, аппаратур измерения дыма & измерительной системы температуры, измерительной системы etc высоты пламени.
Стандарты
Согласно статье 9,6 & 9,7 из UL1685-2007, UL2556-2007
Основной параметр
| Комната теста |
Кирпичи огнестойкости для стен и которая плотность 1698kg/m3, краска брызг интерфейс черная, и наружный размер комнаты W2438×D2438×H3353mm |
| Дверь |
Железный каркас нержавеющей стали и дверь связывать проволокой-стекла, общий размер W0.9× H2.0m |
| Клобук собрания дыма |
Что сделанное нержавеющей сталью, каждой стороной быть склоняемые 400, клобук как длина куба и каждой стороны 914mm, сетка пыли под клобуком и длина каждой стороны 610mm |
| Обзорный иллюминатор |
Что как длина квадрата и каждой стороны 457mm, расстояние от более низкой стороны окна, который нужно справиться, расстояние 1295mm 1143mm от права окна к стене |
| Воздуховоды |
который размер 559×343mm, 914×305mm, 2438×343mm |
| Выпускной короб |
L9000×φ406mm, устанавливают их на центризованное внутри на правильную сторону клобука куба |
| Поднос кабеля |
H2400mm, rundle как квадрат которого размер L305×W25×D25, и расстояние обоих rundles 299mm |
| Горелка |
L341mm×D30mm с 242 отверстиями |
| Газовые флюсы |
13.2L/min, 0.1Mpa для давления газа |
| Очистите проверку |
Скорость подачи трубопровода дыма чувства счетчика- расходомера перепада давления, обеспечивает основу для контроля скорости вентилятора |
| Светлая пропускаемость |
чувство фотоэлемента плотность дыма во время пылать |
| Высота пламени |
Ультракрасное шоу видимого света настоящая высота реального времени пламени |
| Специальное программное обеспечение |
Притяжка вверх по кривой подачей типуна, плотность дыма, высота пламени, и сформировать таблицу автоматически, через печатание принтера |
| Система управления |
экран касания цвета 5.7inch, PLC от японского Panasonic, SCM, ОБЪЯВЛЕНИЕ 16 битов высокопроизводительное преобразовать etc |
Как продукты защиты от огня испытаны?
Много тестов огня испытаны официальными лабораториями для аттестации продукта. Однако, некоторые изготовители продуктов защиты от огня также поддерживать их собственные объекты и тесты бега для целей НИОКР перед идти к расходу и выдержке теста на объекте третьей стороны.
