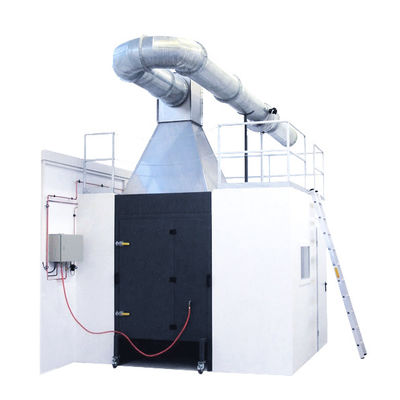

EN13823Оборудование для испытаний на огнестойкость по методу одиночного источника горения (SBI)
Описание прибора
Предназначен для испытаний огнестойкости строительных материалов / изделий по методу одиночного источника горения (SBI). Испытания на реакцию на огонь строительных изделий – Строительные изделия, кроме напольных покрытий, подвергающиеся термическому воздействию одиночного источника горения.
Особенности:
1. Основные компоненты машины импортные: например, оборудование для анализа углекислого газа и кислорода.
2. Стиль и производительность интерфейса оператора эквивалентны британским FTT, некоторые характеристики лучше.
3. Простота обслуживания, быстрая замена деталей в дальнейшем по сравнению с FTT минимум на 50-70% меньше, проблем с обслуживанием не будет.
4. С импортным интегрированным шкафом управления.
Технические характеристики
1. Состав: данное испытательное оборудование включает камеру сгорания, комнату управления, 2 небольшие тележки, вытяжную трубу, фиксированную раму, систему сбора дымовых газов, интегрированное измерительное устройство, устройство сбора и анализа данных, устройство управления подачей газа.
2. Камера сгорания: длина (3,0 ± 0,2) м × ширина (3,0 ± 0,2) м × высота (2,4 ± 0,1) должна быть выполнена изиз кирпича.3. Стандартная камера сгорания, состоящая из кирпича и плиты силиката кальция класса А1, испытательная печь должна быть установлена на месте;
4. В верхней части помещения имеется сборный колпак и дымовая труба, соединяющая пробоотборные трубопроводы. Тепловыделение при сгорании и продукты сгорания образца отводятся из вытяжной трубы во время испытания.
5. В стене камеры сгорания предусмотрено отверстие для удобного входа тележки, под тележкой имеется пространство для естественного выхода воздуха; на передней поверхности вертикальной испытательной плиты с обеих сторон предусмотрены смотровые окна.
6. Источник воспламенения, расположенный на тележке, в правом углу вертикальной части на высоте 31 кВт пропановый горелка типа «песочница» (длина стороны 250 мм, высота 80 мм).
7. Положение тележки таково, что отверстие тележки на задней стороне тележки плотно закрывает отверстия в стене камеры сгорания. Для равномерного распределения воздушного потока по полу камеры сгорания на входе воздуха в нижней части тележки установлена перфорированная пластина (диаметр отверстий 8 мм, площадь отверстий составляет 60% от общей площади).
8. С регулируемым крепежным устройством, загрузка и выгрузка образцов очень удобны.
9. Горелка типа «песочница»: одна на полу тележки (основная горелка), другая закреплена на стойке рамы, пропан подается через горелку типа «песочница» и обеспечивает тепловую мощность 30,7 ± 2,0 кВт.
Измерение кислорода:
анализаторSIEMENSДиапазон измерения
| 0-10% |
Выходной сигнал |
| 4-20 мА |
Время отклика T90 |
| ≤2 сек |
Температура окружающей среды |
| 0-45 °C |
Относительная влажность |
| <90% (без конденсации) |
Линейность |
| <± 0,1% O2 |
Дрейф нуля |
| ≤2% / неделя |
Повторяемость |
| <± 1% внутренняя структура шкафа управления; |
Измерение углекислого газа (CO2) |
| Диапазон измерения |
|
| 0-10% |
Повторяемость |
| <± 1% внутренняя структура шкафа управления; |
Дрейф нуля |
| ≤2% / неделя |
Отклонение линейности |
| ≤2% / неделя |
Отклонение линейности |
| <± 1% |
Время отклика |
| T90≤2 секунды |
Система сбора данных может собирать данные о концентрации кислорода, концентрации монооксида углерода, температуре, плотности дыма, скорости тепловыделения, потере массы и т. д., может сохранять их. |
Стандарты испытаний
EN 13823
Испытания на реакцию на огонь строительных изделий – Строительные изделия, кроме напольных покрытий, подвергающиеся
термическому воздействию одиночного источника горения.
EN 13501-1
Классификация строительных продуктов и строительных элементов по огнестойкости.
Поставщик должен предоставить документацию о соответствии и сертификаты.
Объем поставки
Полная система SBI должна включать:
Испытательная комната SBI
- Полная испытательная комната в соответствии с требованиями EN 13823
- Негорючая конструкция
- Подходит для установки образца L-образной формы
- Внутренние размеры в соответствии с требованиями стандарта
- Дверь доступа и смотровое окно
- Система крепления образца
⸻
3. Система горелок
Система должна включать:
Измерение тепловыделения
- Система подачи пропана
- Система калибровки горелки
- Регулятор давления газа
- Измерение и контроль расхода газа
- Система аварийного отключения
Требуемая мощность горелки: примерно 30 кВт
5. Система измерения и анализа
Система должна включать:
Измерение тепловыделения
Требуемые параметры:
- Скорость дымообразования (SMOGRA)
- Общее тепловыделение (THR600s)
- Расчет FIGRA
Измерение дыма
Требуемые параметры:
- Скорость дымообразования (SMOGRA)
- Общее дымообразование (TSP600s)
Анализ газов
Требуется:
- Анализатор кислорода (O₂)
⸻Анализатор углекислого газа (CO₂)
- 6. Система сбора данных
Программное обеспечение должно обеспечивать:
- Мониторинг в реальном времени
- Автоматическая запись данных
- Генерация отчетов об испытаниях
- Кривые температуры-времени
- Кривые HRR
- Кривые дыма
- Автоматический расчет:
- FIGRA
- THR600s
- SMOGRA
-TSP600s
Минимальная частота дискретизации: ≤ 10 Гц
