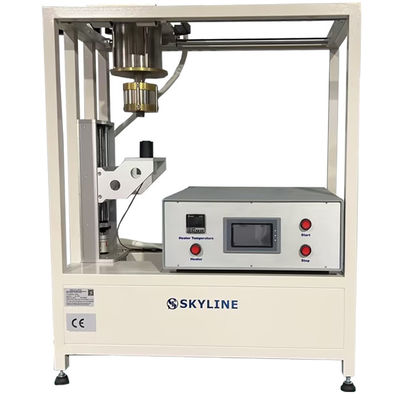

Введение продукта
Этот контактный тестер передачи тепла разработан в соответствии со стандартом EN702 и может соответствовать требованиям китайского стандарта AQ6103-2007 защитные перчатки для сварщиков.Результаты испытаний включают температуру контактаВремя начала испытания, пороговое время и т.д.
Метод испытания
при установленной температуре контакта,измерительная защитная ткань контактирует с нагревательной колонной при давлении 49N,время повышения температуры на 10oC от начальной температуры является пороговым временем,который используется для оценки теплозащитных свойств.
Особенности
1Контактный термотрансферный тестер использует высокотемпературный металлический нагревательный элемент, диаметр контакта ¢25.2±0.05 мм.
2Температура нагрева составляет около 500°C, HMI может показать это напрямую.
3Контактная площадь калориметра 25±0,05×D5±0,02 мм, диапазон измерения не менее 500oC.
4Контактная сила:49N, скорость контакта:5mm/s, калориметр управляется сервомотором, который автоматически поднимается и опускается.Весь тест-процесс автоматически контролируется программой.
5Платформа нагревательного элемента может быть перемещена горизонтально, что позволяет легко поместить образец и обеспечить безопасность оператора.
6. LCD дисплей, PLC автоматически записывает время начала, пороговое время, конечную температуру порогового времени, температуру в реальном времени.
Основные компоненты контактного тестера теплопередачи
|
Способ работы
|
Работа с сенсорным экраном
|
|
Программа
|
Проектировано AIC
|
|
ПЛК
|
Delta DVP 16EC00T3
|
|
Сенсорный экран
|
Вайнвью SK-043AE
|
|
Двигатель
|
Регулируемая скорость 5GU-90W/усиленная однофазная
|
|
Свинцовая шкива
|
Тайвань HIWIN
|
|
Контроллер температуры
|
Омрон
|
Требование к установке
Электрический: 230 вольт Номинальные 10 ампер
Температура окружающей среды: 25±5°C
Газоснабжение:Пропан и сжатый воздух
Устройство для испытаний тепловой трансмиссии.pdf
Что такое контактный тестер тепловой передачи?
Контактный тестер тепловой передачи предназначен профессионально для определения контактной тепловой передачи защитной одежды.защитные устройства для рук и материалы, из которых они состоят, предназначенные для защиты от высоких температур контактаТестер состоит из нагревательного цилиндра, рамы для хранения образца и калориметра.
