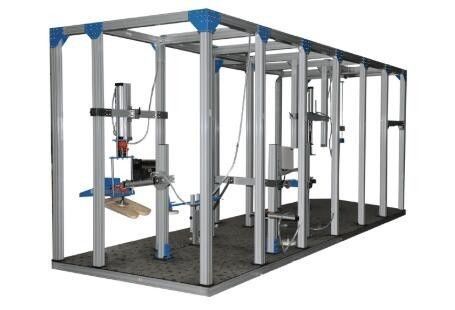

Машина испытания стойкости Бакрест оборудования для испытаний мебели БИФМА 5,1

Машина испытания стойкости Бакрест оборудования для испытаний мебели БИФМА 5,1

Эта машина оценить способность стульев выдержать напряжение вызывающее усталости и нести причиненный реарвард силой на бакрест стула.

Технические параметры

и.сеат и статик задней части/тест стойкости,

тест переднего края ии.сеат статический

иии.армрест вверх & ухудшающийся статический тест,

тест ив.арм косой статический

в.легс препровождают/косой статический тест

тест удара ви.бак

тест удара вии.сеат

1. Месин рамки Укуран: (2700×1990×2300) мм, прессованный алюминий

2. Бекаланкуаса: одиночная фаза, АК220В

3. Мемпуняи6стесенуджяняиту:

И. Место и тестер статик статик задней части/края стойкости & места переднего

a. Пневматический цилиндр с емкостью 1000Н (горизонтальным) & 2000Н ячейки загрузки (вертикальным)

b. 1 горизонтальный цилиндр & 1 вертикальный цилиндр

c. Механизм - определенная вертикальная нагрузка приложена сперва к месту и нагрузка поддержана когда горизонтальная нагрузка приложена. Сила будет поддержана для 10±2с или 2±1 с (адджуастабле). Это образовывает на цикле.

d. Регулируемое направление нагрузки (90° к бакрест стула)

e. Регулируемая высота

f. Пусковая площадка загрузки - прикрепленная в цилиндр и может сделать поворот свободно

- Усадите пусковую площадку загрузки - прикрепленную в вертикальный цилиндр (сошлитесь приложение)

- Задняя пусковая площадка загрузки - прикрепленная в горизонтальный цилиндр (сошлитесь приложение)

g. Электронтик предопределило встречное (EPC) - счетчика на один разряд 6 для того чтобы заштриховать цилиндр до 200 000 циклов

h. Воздух обжатия: ² ±6кг/м

i. Программирование & код защиты ПЛК доступные

j. АК 220В одиночной фазы

k. Скорость: регулируемый (цикл 10-20/минута)

ИИ. подлокотник вверх & ухудшающийся статический тест

a. Состоит из 2силиндер. Оба цилиндр можно установить на:

- Вертикальное положение с регулируемым горизонтальным расстоянием (до 1м) - придать вертикальную силу с наклоном вниз (до 900 н) на остатках руки и поднять стул с платформы.

b. Высота регулируемое до 1м.

c. Пусковая площадка загрузки прикрепленная в цилиндр: съемный, диаметр 100мм, 50 мм толщины, радиуса 12мм округлил края & плоскую поверхность.

d. режим деятельности 3:

- Режим 1: приведитесь в действие 1-ый цилиндр только (для стула с одним, который встали на сторону подлокотником)

- Режим 2: приведитесь в действие 2-ой цилиндр только (для стула с одним, который встали на сторону подлокотником)

- Режим 3: привел в действие оба цилиндр одновременно

e. Требуемый цикл: 10 раз

f. Сила будет поддержана для 10±2 С.

ИИИ. тест неподвижной нагрузки подлокотника косой

a. Состойте из горизонтального цилиндра имея фиксд пусковых площадок 2лоадинг (диаметр 100мм) на противоположном направлении (сошлитесь приложение).

b. Цилиндр фиксирован на вертикальном столбе и высоте регулируемых (500-1000мм)

c. Собрание цилиндра и пусковой площадки загрузки может приспосабливать между 2 остатками руки (мин.дистансе 400мм) так, что сидевай силу (макс.900Н) можно приложить к остаткам руки одновременно через пусковую площадку загрузки.

g. Требуемый цикл: 10тимес

h. Сила будет поддержана для 10±2 С.

ИВ. ноги препровождают/косой статический тестер

a. Состоит из 1 цилиндра который можно установить на горизонтальное и вертикальное положение.

b. Ячейка загрузки: емкость 1000Н

c. Высота регулируемое до 1м

d. Пусковая площадка загрузки прикрепленная в цилиндр: диаметр 100мм, толщина 50мм, радиус 12мм округлил края & плоскую поверхность.

e. Применение силы: 10 раз, поддержанный для 10±2с.

В. Назад/тестер удара руки

a. Молоток удара

- Вися и делая поворот падение молотка маятника бесплатно

- Высота регулируемая (300-1000мм)

- Конструкция - сошлитесь приложение

b. Масштаб измерения высоты

- положение & чернь пола

- ряд: 1.5м

c. Резиновая циновка

- Размер: 1,5 ×1.5 ×0.002м

- Твердость: (85±10) ИРХД согласно 7619-2:2010 ИСО, испытанному аккредитированной лабораторией

ВИ. тестер удара места

a. Пневматический цилиндр

- держать, выпускать и поднимать импактор

- Высота: Регулируемая высота до 2м от пола

- Прикрепленный в импактор и позвольте импактору упасть свободно на поверхность теста на высоте до 300 мм (регулируемый)

b. Импактор - сошлитесь приложение

i. Усадите и подоприте статик/тест стойкости, (1728:2012 ЭН БС, клаузе6.4&6.17)

ии. тест переднего края места статический (1728:2012 ЭН БС, клаузе6.5)

ИИИ. Подлокотник вверх & ухудшающийся статический тест, (1728:2012 ЭН БС, клаузе6.11&6.13)

ив. Тест руки косой статический (1728:2012 ЭН БС, клаузе6.10)

в.Легс препровождают/косой статический тест (1728:2012 ЭН БС, клаузе6.15&6.16)

ВИ. Задний тест удара (1728:2012 ЭН БС, клаузе6.25)

ВИИ. Усадите тест удара (1728:2012 ЭН БС, клаузе6.24)

a. Укупорьте толщину 12мм

b. Тестер портативной руки косой - для множественных посадочных мест

- дополнительный цилиндр прикрепил с пусковой площадкой загрузки диаметр 100 мм и 1 отделило пусковую площадку загрузки 100мм

- Обе пусковой площадки загрузки будут фиксированы на стальной штанге (длине 2 м) в противоположном направлении.

- Расстояние между пусковой площадкой загрузки 2 регулируемо вдоль штанги.

- Приложение силы к остаткам руки не будет помешано штангой.

c. Багикемудаханинтеграсисистем пульта управления пада порта И/О Мемпуняи.

d. Код защиты кодбесерта программы ПЛК дибекалкан

Спецификация

Стандарты испытания

• Тест механизма наклона АНСИ/БИФМА С5.1-2011 10 - Сиклик
• Тест стойкости Бакрест АНСИ/БИФМА С5.1-2011 15 - Сиклик - напечатайте И
• Тест стойкости Бакрест АНСИ/БИФМА С5.1-2011 16 - Сиклик - тип ИИ и тип ИИИ
