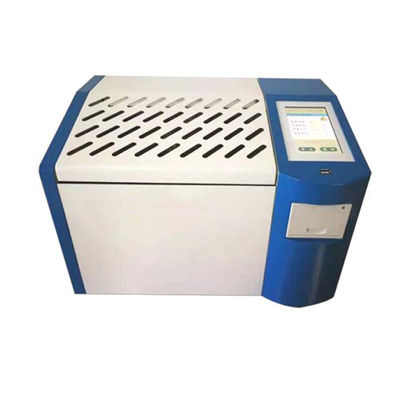

IEC 60247 Изоляционный испытатель диэлектрических потерь и сопротивления масла

ВведениеИспытатель диэлектрических потерь и сопротивления изолирующего масла

Измеритель диэлектрических потерь и сопротивления изоляционного масла разработан и изготовлен в соответствии с GB/T5654-2007/IEC 60247 "Меры относительной емкости,Фактор диэлектрических потерь и сопротивление постоянного тока жидких изоляционных материалов". Используется для измерения диэлектрического коэффициента потери и сопротивления постоянного тока изоляционного масла и других жидких изоляционных сред.Внутренняя интеграция основных компонентов, таких как чашка для масла с диэлектрической потерёй, контроллер температуры, датчик температуры, испытательный мост диэлектрической потери, испытательный источник питания переменного тока, стандартный конденсатор, счетчик высокого сопротивления, источник высокого напряжения постоянного тока и т. д.Инструмент использует все цифровые технологии, все интеллектуальные автоматические измерения, оснащенные цветным большим экраном LCD, полное китайское меню, каждый шаг имеет китайские указания, результаты испытаний могут быть автоматически сохранены и распечатаны,Оператор не нуждается в профессиональной подготовке, может быть квалифицированным пользователем..

Характеристика

(1) Нефтяная чашка имеет трехэлектродную структуру, соответствующую национальному стандарту GB/T5654-20077/IEC 60247, с расстоянием между полюсами 2 мм,который может устранить влияние отклоняющейся емкости и утечки диареи на результаты испытаний диэлектрических потерь.
(2) Прибор использует среднечастотный индукционный нагрев и алгоритм управления температурой PID.равномерное отопление, быстрая скорость и удобное управление, так что температура строго контролируется в пределах предварительно установленного диапазона погрешности температуры.
(3) Внутренний стандартный конденсатор представляет собой газонаполненный трехэлектродный конденсатор SF6, на диэлектрическую потерю и емкость конденсатора не влияют температура и влажность окружающей среды,чтобы точность прибора была гарантирована и после длительного использования.
(4) Испытательный источник питания переменного тока использует метод преобразования AC-DC-AC, эффективно избегая влияния напряжения и колебаний частоты на точность испытания диэлектрического тока,даже если генератор вырабатывает электричество, прибор также может работать правильно.
(5) Идеальная функция защиты. При перенапряжении, перенапряжении, высоко напряженном коротком замыкании прибор может быстро отключить высокое напряжение и выдать предупредительное сообщение.Когда датчик температуры не работает или не подключен, выходит предупредительное сообщение.
В среднечастотной индукционной нагревательной печи установлено реле, ограничивающее температуру.
(6) Легкое настройка параметров испытания.
500 ~ 2200 В, диапазон настройки напряжения постоянного тока 300 ~ 500 В.
(7) Использование большого экрана LCD дисплея, с подсветкой, четкий дисплей.прибор может автоматически выполнять испытание;И автоматически хранить и распечатывать результаты тестов.
(8) Часы в режиме реального времени, дата и время испытания могут быть сохранены, отображены и напечатаны с результатами испытаний.
(9) Функция калибровки пустой электродной чашки.Измерять электрическую емкость и диэлектрический коэффициент потери пустой электродной чашки для оценки состояния очистки и сборки пустой электродной чашкиДанные калибровки автоматически сохраняются для облегчения точного расчета относительной емкости и сопротивления постоянного тока.

Технические параметры
