Электронное оборудование для испытаний провода зарева испытательного оборудования ИЭК60695-5-10

Место происхождения Китай
Фирменное наименование SKYLINE
Сертификация CE
Номер модели СЛ-Е04
Количество мин заказа 1 единица
Упаковывая детали корпус из фанеры
Время доставки 5-8 рабочих дней
Условия оплаты T/T, Western Union,
Поставка способности 20/ Месяц
Подробная информация о продукции
СКИЛИНА: Испытательная камера для светящихся проводов Стандартный: IEC 60695-5-10
Материал: сталь Температурный диапазон: 500 ~ 750°C±10°C;750 ~ 960°C±15°C
Глубокая гладка: 7 мм ± 0,5 мм светящийся провод в пробы и через нее: 7 мм ± 0,5 мм.
Сила на пробы: 0,95 N ± 0,10 N Объем камеры: 0.5m3
Выделить:

Острый край тестер

,

электронная машина испытания
Описание продукта

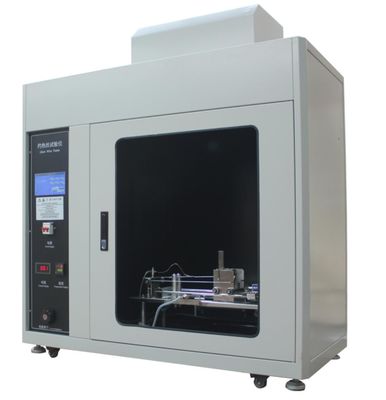

Электронное оборудование для испытаний провода зарева испытательного оборудования IEC60695-5-10

Применение
• Тестер провода зарева конструирован для того чтобы унести опасность пожара испытани по electro технические продукты в соответствии с обеспечениями международных стандартов.
• Блок управления поставлен со всеми контролями и измерять необходимыми, что точно установил температуру провода зарева. Течение провода непрерывно переменно посредством панел-установленного регулятора и проконтролировано встроенным амперметром.
• Цифровой индикатор температуры приспособлен который, совместно с поставленной термопарой, точно измеряет температуру провода зарева. Электрическая цепь блока управления полно защищена взрывателями и миниатюрным автоматом защити цепи и включает основы включено-выключено управление переключения и кнопки течения выхода. Сдержанный шкаф с большим смотровым окном и темным покрашенным интерьером.

Технические параметры

Диаметр провода зарева 4mm±0.04mmNi/Cr (80/20)
Диапазон температур 500 | 750℃±10℃; 750 | 960℃±15℃
Диаметр термопары тип k 0.5mm (Ni/Cr - Ni/Al), armored оболочка может выдержать temperature-40~ 1100°C
Опаляя время 30s±0.1s (таймер OMRON H5CN-XAN-Z цифровой, 0-9999s, заранее поставленная таблица)
Время света- 0-999.9 ± 0,1 s s, автоматическая запись, ручной перерыв
Увольняйте вне время 0-999.9 ± 0,1 s s, автоматическая запись, ручной перерыв
Утюжить в глубину ± 7mm 0,5 mm
Давление образца 1N ± 0,2 n
Скорость теста 18±3mm/s
Предпосылка теста черная предпосылка
Режим автоматического управления процесса теста независимые конвульсии
Камера ≥0.5m
Контроль используя одиночный микрокомпьютер обломока + управление экрана касания
Электропитание AC 220V, 50Hz


Накаляет тест Chamber.pdf провода
Компания Profile.pdf




Зарев-провод

Электронное оборудование для испытаний провода зарева испытательного оборудования ИЭК60695-5-10
материал Зарев-провода: Никель/хромий (> Cr ± Ni/20 1% 77%)
Диаметр: 4,0 mm ± 0,07 mm (перед гнуть)
  Новый зарев-провод будет обожжен для итога по крайней мере 10 h путем подвергнуться к течению по крайней мере 120 a перед быть использованным для испытательного пробега. Полная продолжительность отжига может быть достигана кумулятивно. Для избежания повреждения, термопара не будет установлена во время отжига. В конце отжига, будет подтвержена глубина отверстия кармана термопары.
Таймер 0-30s ±1s
Сила к образцу теста ± 0,10 N 0,95 N
зарев-провод в и через образец теста 7 mm ± 0,5 mm.
Скорость 10 mm/s к 25 mm/s
термопара тонкотянутой проволки

номинальный диаметр 1,0 mm. Провода термопары будут соответствующие для работы в непрерывном режиме на °C до 960 температур (например хромель/алюмель (тип k) – см. IEC 60584-1). Сваренный пункт будет расположен внутри оболочки как близко к подсказке как
осуществимый. Оболочка будет состоять из металла устойчивого к работе в непрерывном режиме на температуре по крайней мере 1 050 °C.
Диапазон температур 500-1000C°
Камера иметь том по крайней мере 0,5 m3, темная предпосылка, lx £ 20 освещения.
Начальный отчет о тарировки:

Требовать. И включит температуру против настоящей диаграммы в отчете также
Электронное оборудование для испытаний провода зарева испытательного оборудования ИЭК60695-5-10
деревянная доска (x2) плоский и ровный и имеющ минимальную толщину 10 mm


Стандарты
IEC60695 - 2 ДО 10/11/12/13, IEC60884-1, IEC60335-1, VDE0620



Что провод зарева способен?

Накаляет совместимость провода тест который обеспечивает безопасность и избегает неудач причиненных человеческими mishandling, перегрузками по току, или отказами короткого замыкания особенно внутри системы проводки прибора. … Тест провода зарева сделан необходимой под нормами бесопасности IEC 60335-1.
