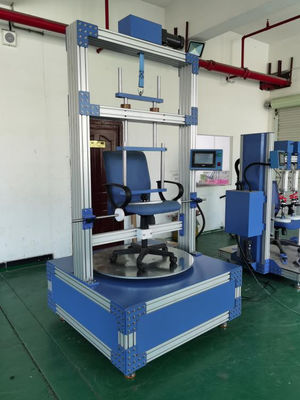

Машина для испытания спирального стула
Применение
Данное испытание применяется ко всем типам стульев с вращающимся сиденьем.
Цель испытания: Данная машина предназначена для оценки способности стула выдерживать нагрузки и износ, вызванные повторным вращением.
Спецификации
Согласно стандарту испытаний: BIFMA X5.1-2002, испытание No 9
1Применимость: данное испытание применяется ко всем типам стульев с вращающимся сиденьем.
Цель испытания: эта машина предназначена для оценки способности стула выдерживать нагрузки и износ, вызванные повторным вращением.
Механизм машины
| Масса нагрузки |
102 кг (225 фунтов) регулируемый |
| Скорость цикла |
5 ~ 15 оборотов в минуту |
| Оси испытания вращения |
± 360° |
| Испытательный цикл |
120Тысячу раз |
| Счетчик |
999,999 |
| Масса нагрузки |
регулируемый |
| Модуль управления |
ПЛК и ЖК-дисплей с сенсорным экраном |
| Сила |
1 ̊ Обменное давление 220 В 50 Гц 5 А |
Стандарты
В соответствии с нормами DIN 4551, EN 1728, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2
Ссылка Доктора. BIFMA X5.1-2017 Свертывающийся Испытание
Шаг испытания стула
- Стул должен быть закреплен на платформе, либо сиденье, либо платформа должны быть закреплены от вращения.
- Если сиденье регулируется, настроить его на максимальное положение сиденья.
- На сиденье должно быть помещено груз весом 122 кг (270 фунтов), так что центр тяжести груза находится на расстоянии от 51 до 64 мм (2 до 2,5 дюйма) вперед от центральной линии оси вращения, как показано на рисунке 1.
- Устройство для крутящегося на велосипеде должно регулироваться так, чтобы вращаться по меньшему из следующих параметров: доступный диапазон вращения или 360 градусов ± 10 градусов. Если доступный диапазон вращения менее 360 градусов,вращение испытательной машины должно регулироваться таким образом, чтобы вращающийся механизм касался, но не отменял тормоза;Ротация может быть двусторонней или однонаправленной.
- Для стульев, которые вращаются на 360 градусов, один цикл - это одно полное вращение. Для стульев, которые вращаются менее чем на 360 градусов, один цикл - это вращение от одной остановки к другой.
- Сидение или платформа вращаются в течение 60 000 циклов со скоростью от 5 до 15 оборотов в минуту.
- Если высота сиденья регулируется, установьте ее в самое низкое положение.
- Для всех стульев испытание продолжается еще 60 000 циклов, в общей сложности 120 000 циклов.
Испытательное изображение:
